Fertigung von Präzisionsdrehteilen bis Ø 1350 mm und Frästeilen in 5 Achsen für Antriebstechnik, Windkraft und Anlagenbau.
AZS GmbH
57368 Lennestadt-SaalhausenNeu auf Amplifa
Präzision und Innovation seit 1886

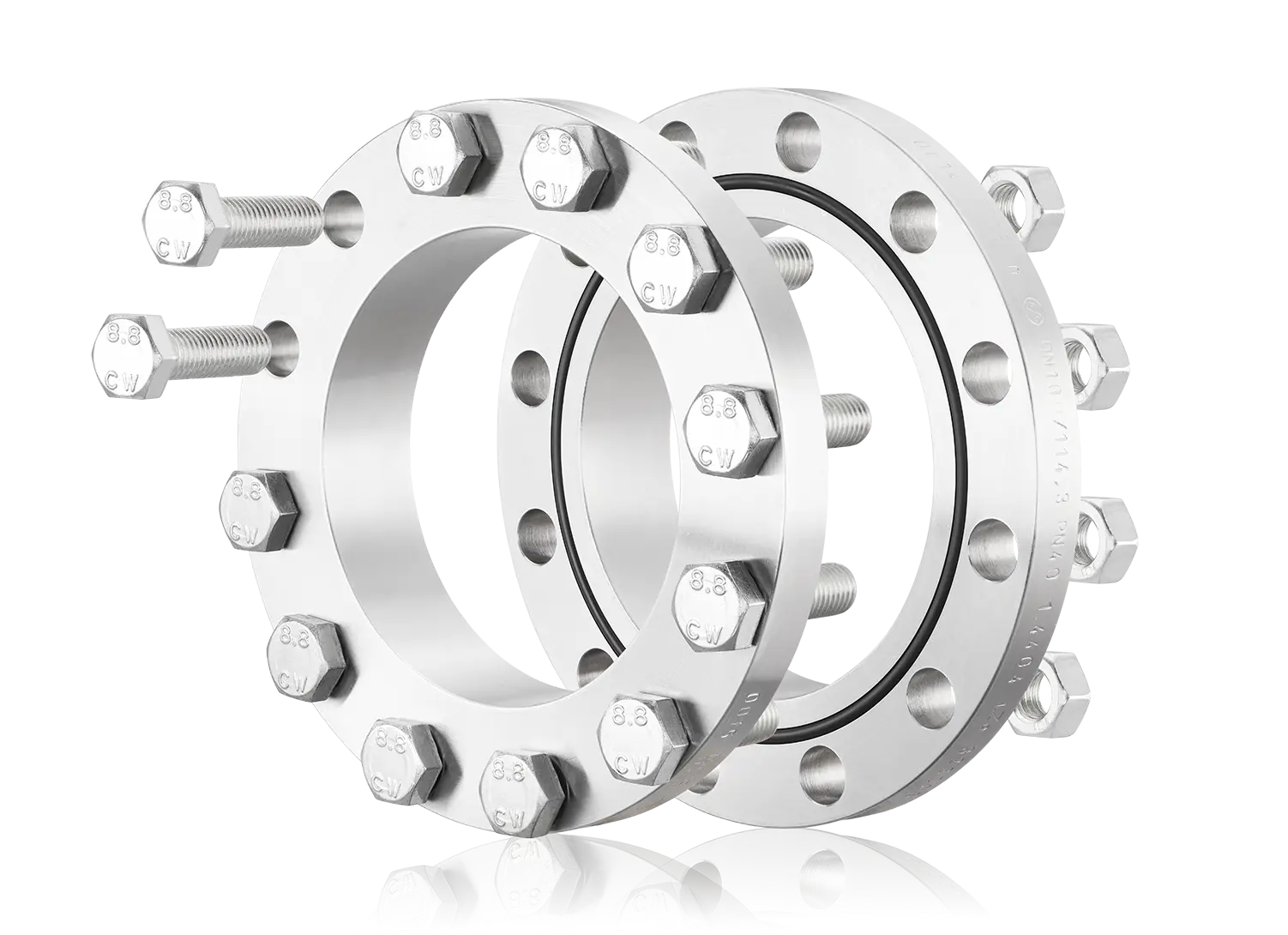

Die AZS GmbH ist ein familiengeführter Entwickler, Produzent und Dienstleister von Präzisionsdreh- und Frästeilen aus allen gängigen Materialien mit Sitz in Lennestadt-Saalhausen. Im CNC-Drehen fertigt das Unternehmen Einzelteile und Kleinserien von 30 mm bis 1350 mm im Durchmesser und Längen bis 2050 mm; das CNC-Fräsen erfolgt auf Maschinen mit Verfahrwegen bis 2100 x 1100 x 760 mm, davon 5-Achs programmierbar. Das Portfolio umfasst Sägen, Konstruktion und CAD/CAM-Programmierung, Wärmebehandlung sowie Veredelung wie Vergüten, Schleifen, Nitrieren, Härten, Verzinken, Chromatieren, Lackieren und Pulverbeschichten (KTL/RAL), ergänzt um Montage und Verpackung zu Baugruppen. Zu den bearbeiteten Werkstoffen zählen Bau-, Vergütungs- und Werkzeugstähle, V2A und V4A, Hastelloy, Inconel, Duplex- und Superduplex-Stähle, Guss, Aluminium und Buntmetalle. Abnehmerbranchen sind unter anderem Antriebstechnik, Windkraftanlagen, chemische Industrie und Anlagenbau. Neben der Lohnfertigung vertreibt die AZS GmbH die eigene, patentierte und TÜV-geprüfte Compac® Flansch-Produktlinie.
- Standort
- Lennestadt-Saalhausen
- Verfahren
- CNC-Drehen (Präzisionsdrehteile, Einzelteile und Kleinserien), CNC-Fräsen (5 Achsen programmierbar), Qualitätssicherung / Messung (3.1 und 3.2 umstempelberechtigt), Veredelung und Beschichtung (Vergüten, Schleifen, Nitrieren, Härten, Verzinken, Chromatieren,, Montage und Verpackung von Bau- und Normteilen zu Baugruppen, Beratung / Produktentwicklung, Zeichnungserstellung, Konstruktion, CAD/CAM-Programmierung, Sägen (Rohmaterialzuschnitt), CNC-Drehtechnik (Ø 30–1350 mm, Längen bis 2050 mm)
- Werkstoffe
- Bau-, Vergütungs- und Werkzeugstähle, V2A, V4A, Hastelloy, Inconel, Duplex Stähle, Superduplex Stähle, Guss
- Zertifikate
- DIN EN ISO 9001:2015, TÜV-Zertifikat Compac® Flansch, Umstempelgenehmigung 3.1/3.2, ISO 9001, Umstempelberechtigung 3.1/3.2
- Gegründet
- 1886
- Mitarbeiter
- ca. 30
- Branchen
- Antriebstechnik, Windkraftanlagen, Chemische Industrie, Anlagenbau
- 01
Beratung / Produktentwicklung
- 02
Konstruktion und CAD/CAM-Programmierung
- 03
Sägen (Rohmaterialzuschnitt)
- 04

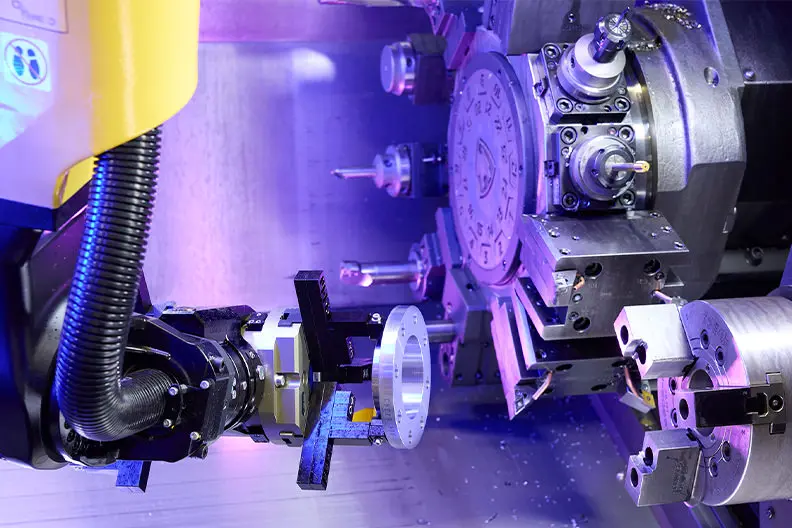

CNC-Drehen
- 05
CNC-Fräsen
- 06
Wärmebehandlung und Veredelung
- 07
Qualitätssicherung
- 08

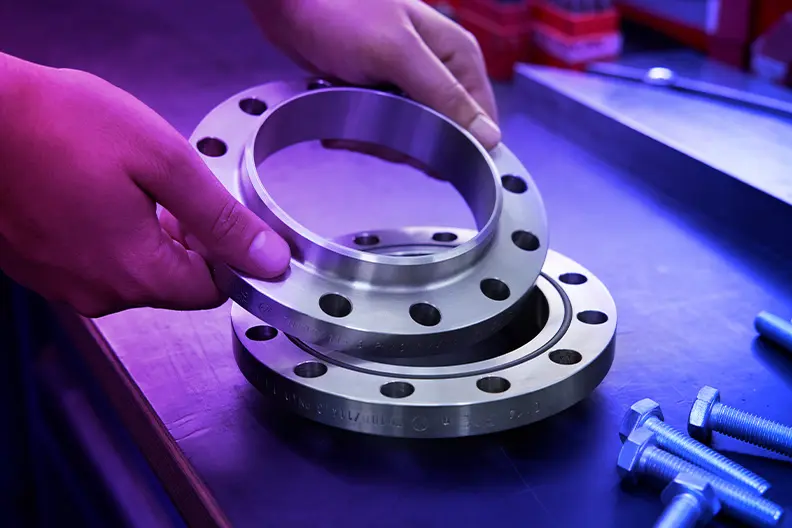

Montage und Verpackung
- 09
Logistik
Werkstoffe und Verfahren
Bau-, Vergütungs- und Werkzeugstähle
Standardwerkstoffe für hochbelastete Präzisionsdrehteile in Antriebstechnik und Anlagenbau.
V2A (Edelstahl)
Korrosionsbeständiger Edelstahl für Bauteile in chemischer Industrie und Anlagenbau.
V4A (Edelstahl)
Seewasser- und säurebeständiger Edelstahl für anspruchsvolle Umgebungen.
Hastelloy
Nickellegierung für höchste Korrosions- und Temperaturbeanspruchung.
Inconel
Nickelbasislegierung für thermisch hochbelastete Komponenten.
Duplex- und Superduplex-Stähle
Austenitisch-ferritische Stähle für hohe Festigkeit und Chloridbeständigkeit.
Guss
Bearbeitung von Gussteilen für verschiedene Anwendungen.
Aluminium
Leichtmetall für gewichtsoptimierte Bauteile.
Buntmetall
Kupferlegierungen wie Messing und Bronze für spezifische Anwendungen.

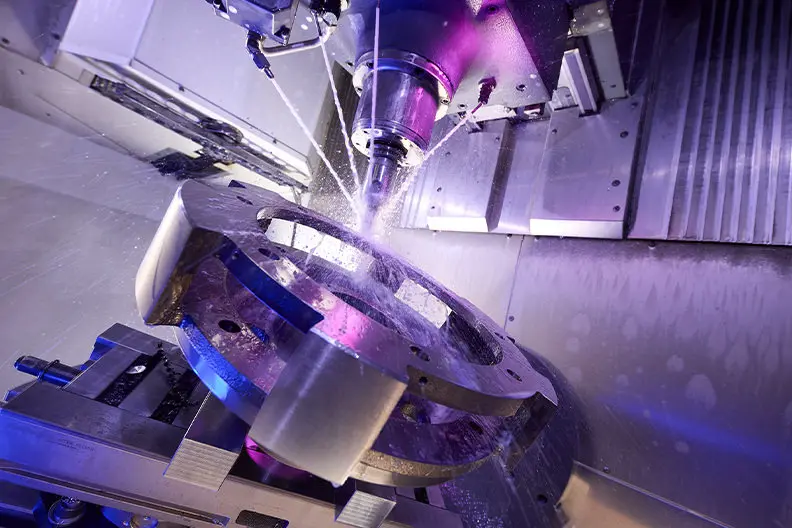

5-Achs-CNC-Fräsen
Programmierbare 5-Achs-Bearbeitung für komplexe Geometrien mit Verfahrwegen bis 2100 x 1100 x 760 mm.
Wärmebehandlung und Veredelung
Vergüten, Schleifen, Nitrieren, Härten, Verzinken, Chromatieren, Lackieren und Pulverbeschichten (KTL/RAL).
CAD/CAM-Programmierung
Moderne CAD/CAM-basierte Programmierung im Dreh- und Fräsbereich für hohe Präzision und Effizienz.

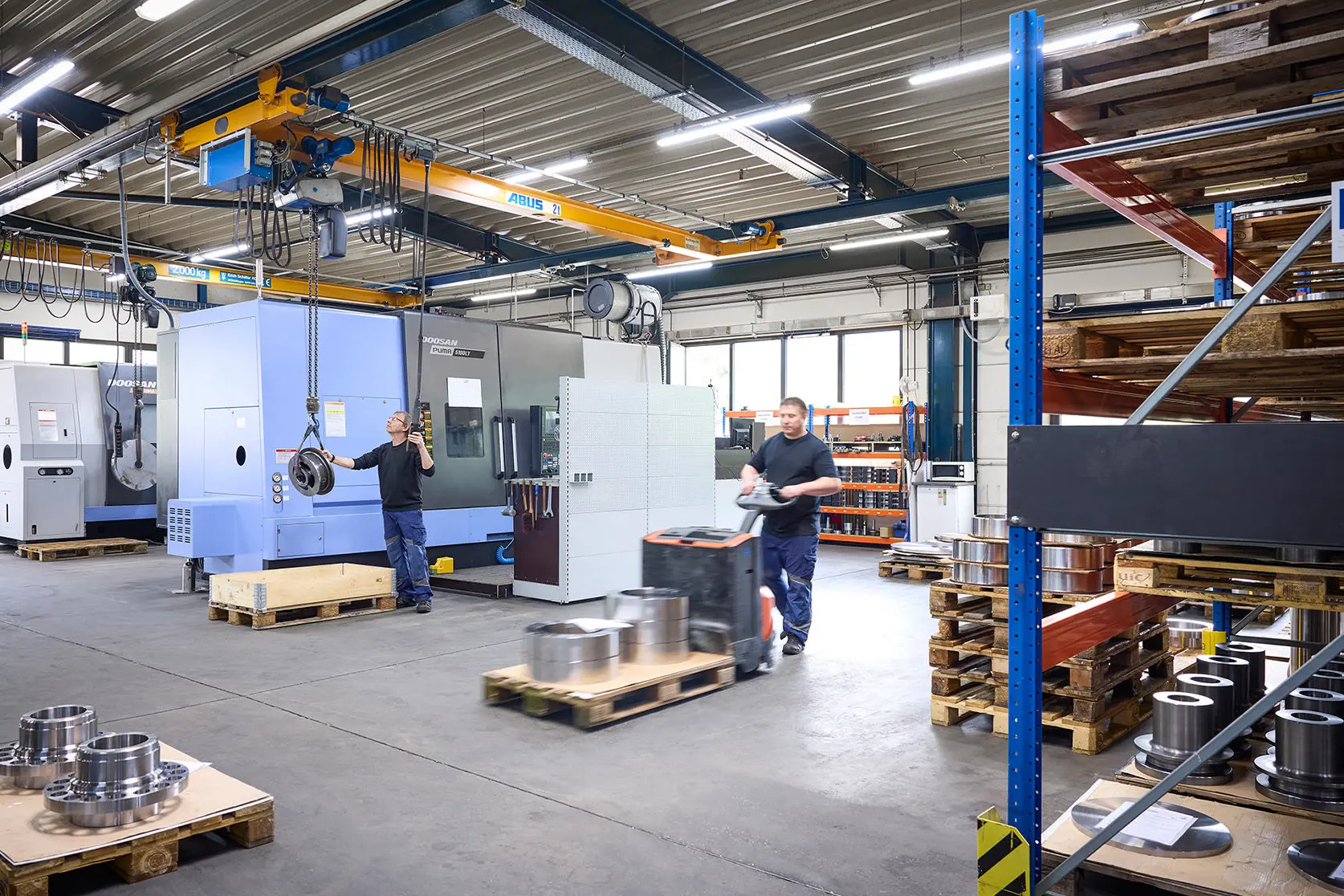

Standorte
Lennestadt-Saalhausen
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Drehteile bis Ø 1350 mm, Länge bis 2050 mm
- Losgröße
- Einzelteile und Kleinserien
- Werkstoffe
- Stähle, V2A, V4A, Hastelloy, Inconel, Duplex, Superduplex, Guss, Aluminium, Buntmetall

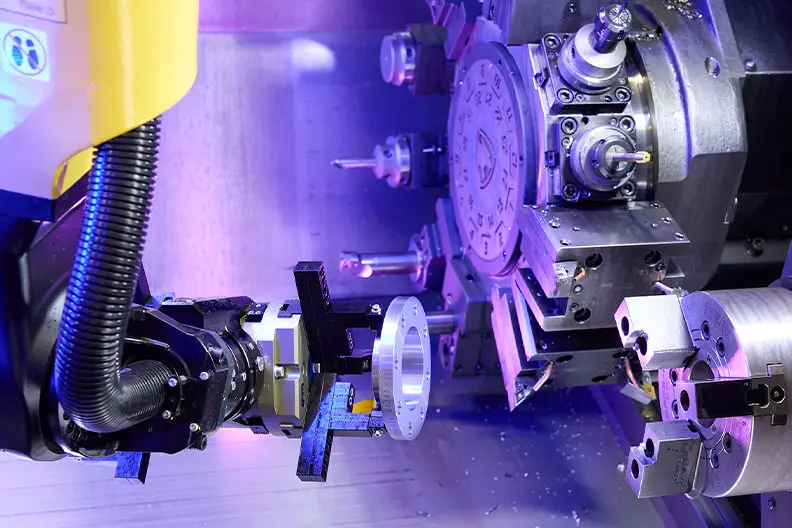

- CNC-Drehmaschinen (u. a. Doosan Puma 2600 Y/SYII/LM, Puma 5100 LYB, Puma V550M, Puma 450/500/800, Ravensburg KH 35)
- CNC-Fräsmaschinen (Mikron VCE 1600, Haas VF-9/50, VF-8/40, UMC 1000 5-Achs)
- Bandsägen/Kreissägeautomaten (Kasto HBA 420 AU, HBA 340-380 AU)
- Mitutoyo Koordinaten- und 3D-Messmaschinen
- Faro Gage MAX Messarme
Bauteile und Produkte

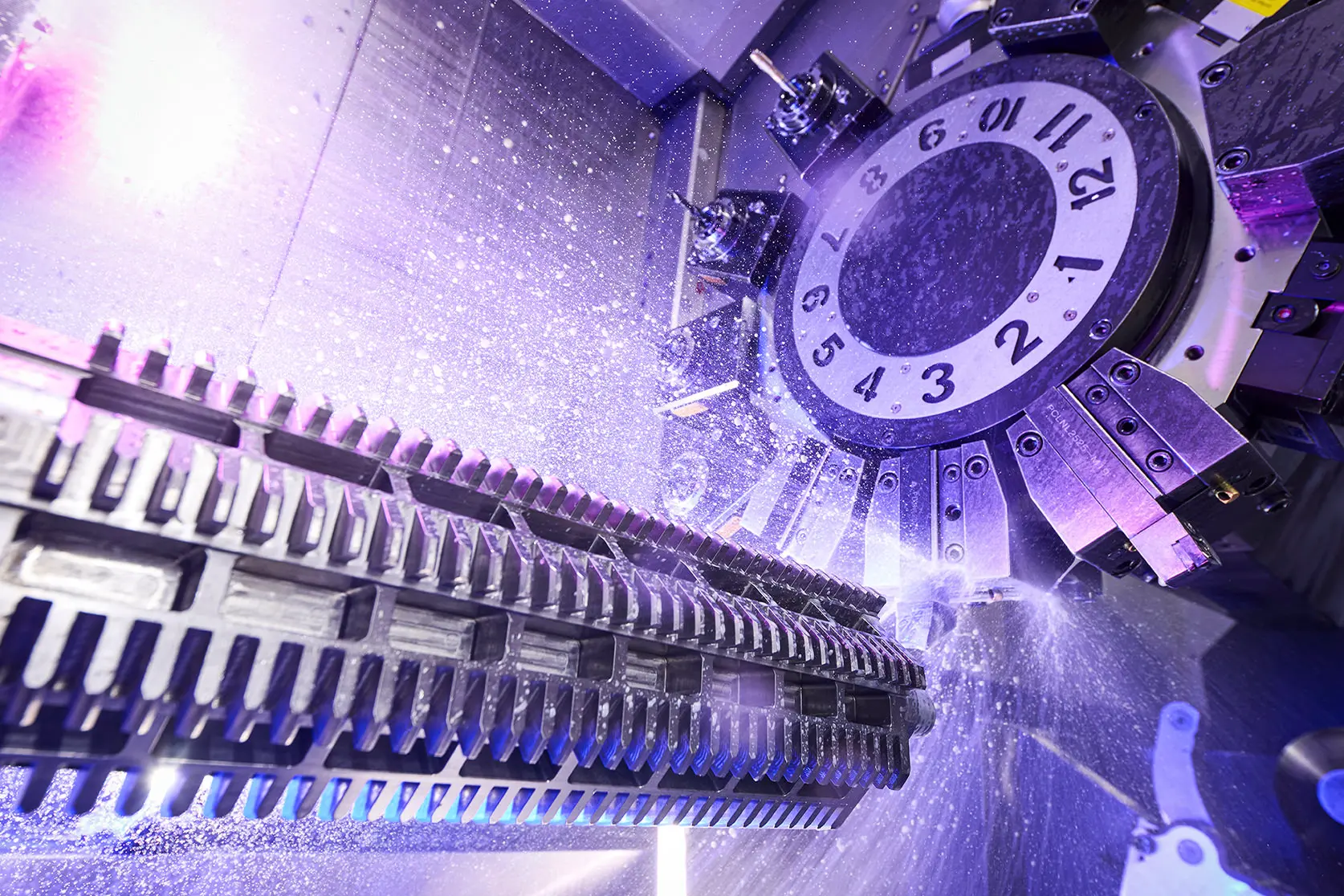

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Präzisionsdrehteile, Einzelteile und Kleinserien)Zerspanung | – | 2050 mm × Ø 1350,00 mm | – | Einzelteile – Kleinserien | Bau-, Vergütungs- und Werkzeugstähle, V2A, V4A, Hastelloy, Inconel, Duplex, Superduplex Stähle, Guss, Aluminium, Buntmetall |
| CNC-Fräsen (5 Achsen programmierbar)Zerspanung | – | 2100,00 mm (X-Achse) × 1100,00 mm (Y-Achse) × 760,00 mm (Z-Achse) | – | – | Bau-, Vergütungs- und Werkzeugstähle, V2A, V4A, Hastelloy, Inconel, Duplex, Superduplex Stähle, Guß, Aluminium, Buntmetall |
| Qualitätssicherung / Messung (3.1 und 3.2 umstempelberechtigt)Prüfung | Messgenauigkeit bis 2 µm | – | – | – | – |
| Veredelung und Beschichtung (Vergüten, Schleifen, Nitrieren, Härten, Verzinken, Chromatieren,Oberfläche | – | – | – | – | – |
| Montage und Verpackung von Bau- und Normteilen zu BaugruppenMontage | – | – | – | – | – |
| Beratung / Produktentwicklung, Zeichnungserstellung, Konstruktion, CAD/CAM-ProgrammierungEngineering | – | – | – | – | – |
| Sägen (Rohmaterialzuschnitt)Zerspanung | – | Ø 420 mm | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen | Doosan Puma 2600 Y | 2 | Dreh-Ø 400 mm, Drehlänge 750 mm, max. Bestückung 800 kg | – | Lennestadt-Saalhausen |

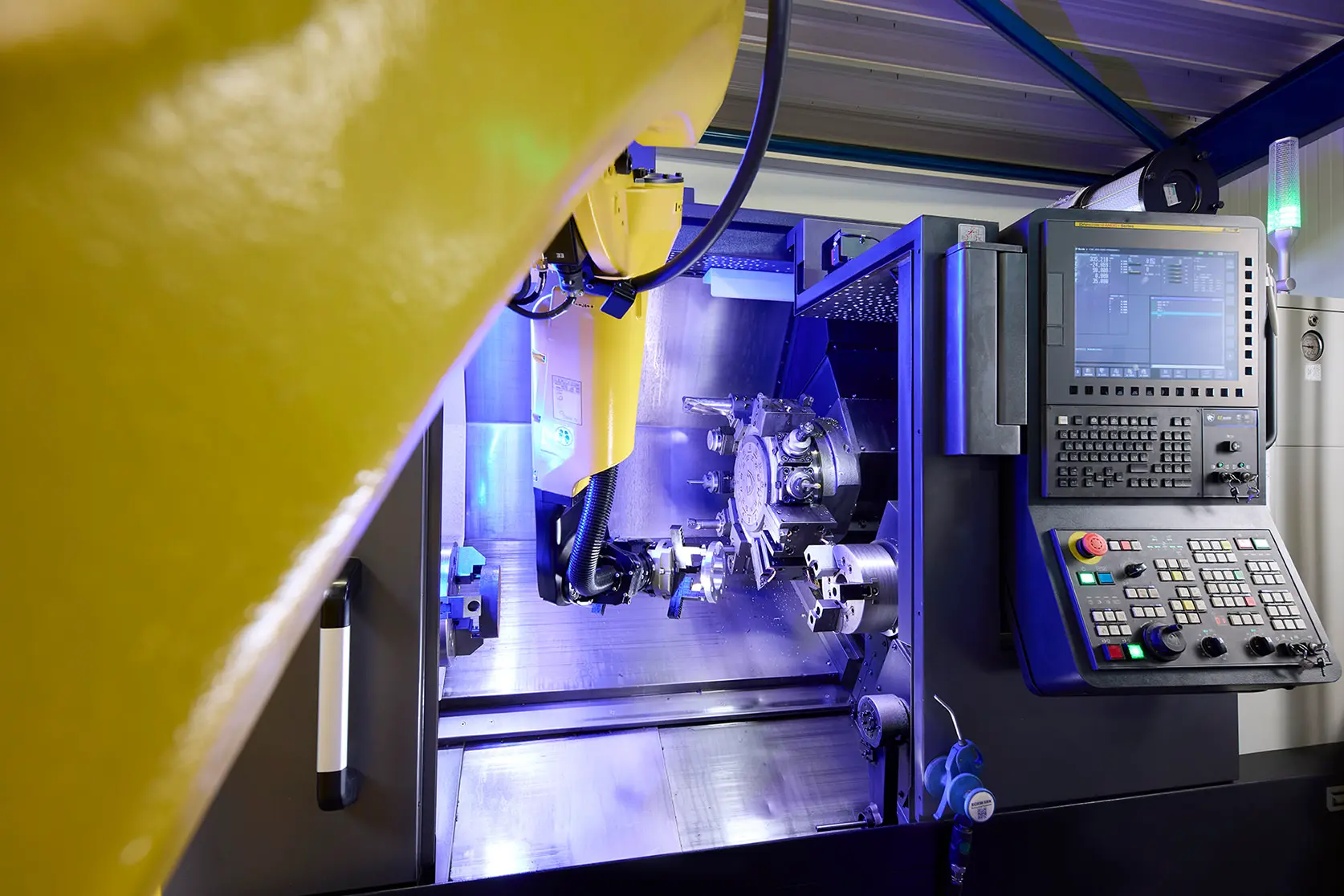

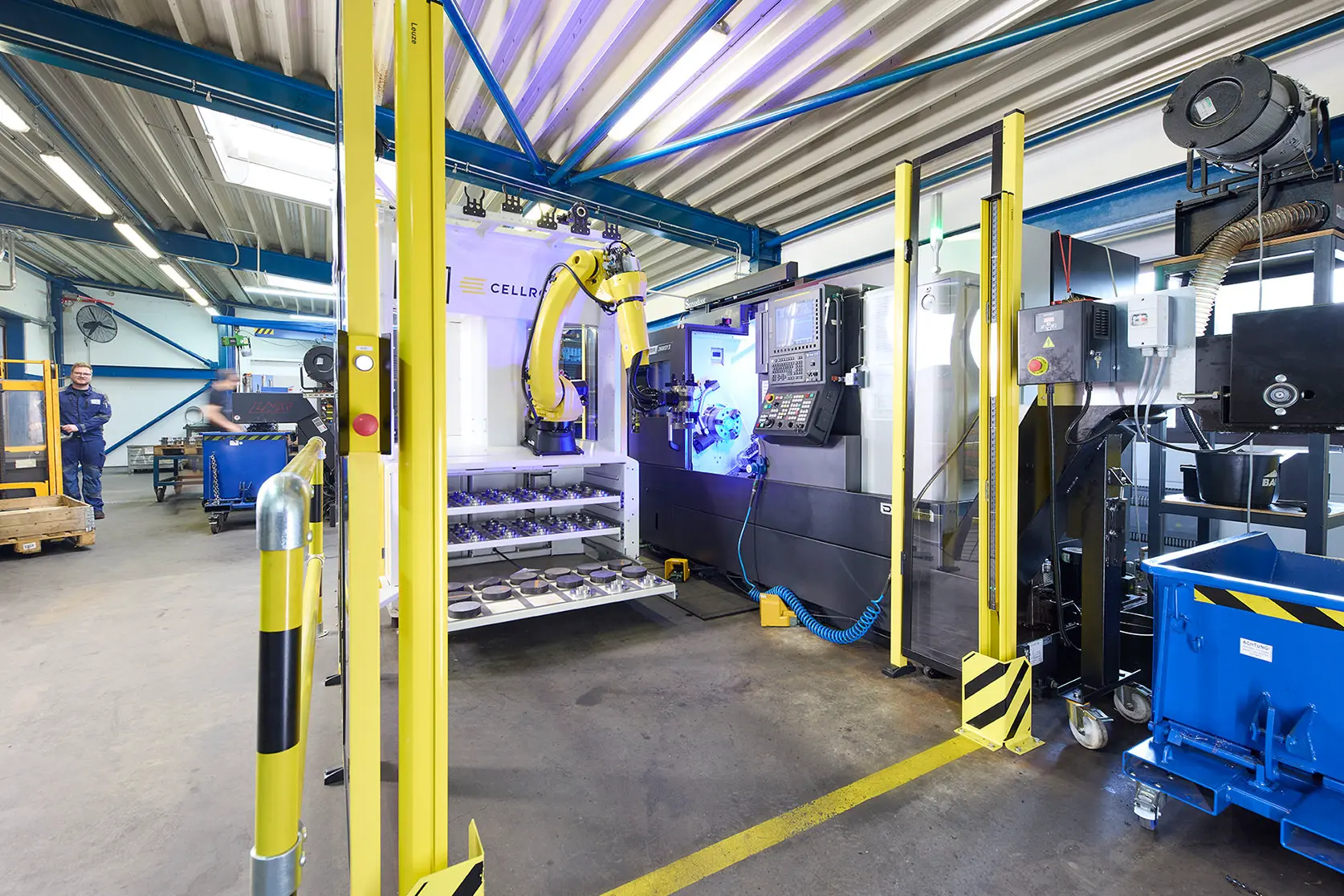

| CNC-Drehmaschine mit Gegenspindel und automatisierter Beladung (Cellro-Roboter bis Rohteilgewicht | Doosan Puma 2600 SYII | 1 | Dreh-Ø 400 mm, Drehlänge 760 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine mit Lünette und angetriebenen Werkzeugen | Doosan Puma 2600 LM | 1 | Dreh-Ø 400 mm, Drehlänge 1.280 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine mit Y-Achse und angetriebenen Werkzeugen | Doosan Puma 5100 LYB | 1 | Dreh-Ø 550 mm, Drehlänge 2.020 mm (lt. Website), max. Bestückung 2000 kg | – | Lennestadt-Saalhausen |
| Vertikaldrehzentrum mit 6-Pendelbacken-Futter und angetriebenen Werkzeugen | Doosan Puma V550M | 1 | Dreh-Ø 730 mm, Drehlänge 760 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine | Doosan Puma 450 B | 1 | Dreh-Ø 800 mm, Drehlänge 1.500 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine | Doosan Puma 500 | 1 | Dreh-Ø 900 mm, Drehlänge 1.575 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine | Doosan Puma 800 | 1 | Dreh-Ø 900 mm, Drehlänge 1.500 mm | – | Lennestadt-Saalhausen |
| CNC-Drehmaschine | Ravensburg KH 35 | 2 | Dreh-Ø 1.300 mm, Drehlänge 700 mm, max. Bestückung 2.000 kg | – | Lennestadt-Saalhausen |
| CNC-Fräsmaschine mit 4. Achse | Mikron VCE 1600 | 1 | x = 1.625 mm, y = 812 mm, z = 762 mm | – | Lennestadt-Saalhausen |
| CNC-Fräsmaschine mit 4. Achse | Haas VF-9/50 | 2 | x = 2.130 mm, y = 1.016 mm, z = 762 mm | – | Lennestadt-Saalhausen |
| CNC-Fräsmaschine mit 4. Achse | Haas VF-8/40 | 1 | x = 2.130 mm, y = 1.016 mm, z = 762 mm | – | Lennestadt-Saalhausen |
| 5-Achs-Bearbeitungszentrum | Haas UMC 1000 | 1 | x = 1.016 mm, y = 635 mm, z = 635 mm, B = 120° bis -35°, C = 360° | – | Lennestadt-Saalhausen |
| Koordinatenmessmaschine | Mitutoyo Euro-C 7106 | 1 | x = 705 mm, y = 1.005 mm, z = 605 mm | – | Lennestadt-Saalhausen |
| 3D-Messmaschine | Mitutoyo Euro-C 121210 | 1 | x = 1.200 mm, y = 1.200 mm, z = 1.000 mm | – | Lennestadt-Saalhausen |
| Mobiler Messarm | Faro Gage MAX | 2 | Messvolumen 1.200 mm, Genauigkeit E 5 + 8L/1000 (µm) nach ISO 10360-2 | – | Lennestadt-Saalhausen |
| Bandsäge/Kreissägeautomat | Kasto HBA 420 AU | 1 | Säge Ø 420 mm | – | Lennestadt-Saalhausen |
| Bandsäge/Kreissägeautomat | Kasto HBA 340-380 AU | 1 | Säge Ø 360 mm | – | Lennestadt-Saalhausen |
Zusatzleistungen
Qualitätssicherung

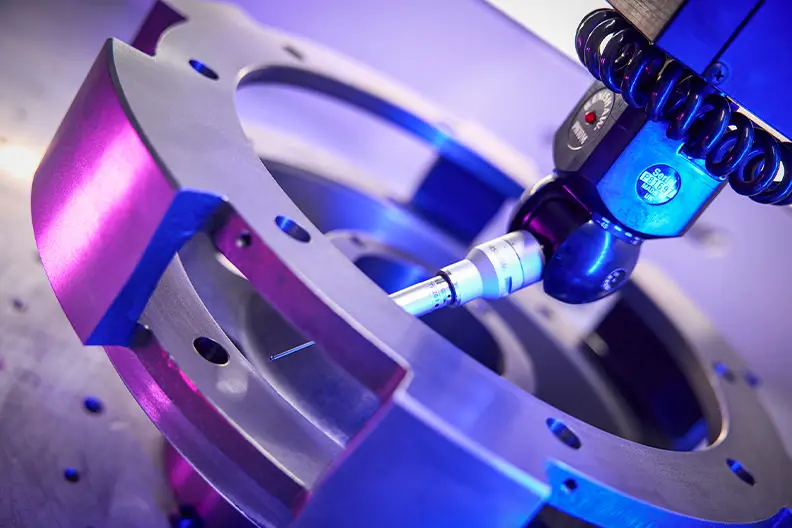

Jedes Teil durchläuft strenge Kontrollen; die AZS GmbH ist nach DIN EN ISO 9001:2015 zertifiziert und 3.1 sowie 3.2 umstempelberechtigt. Mit zwei stationären Mitutoyo-Messmaschinen im klimatisierten Prüfraum und zwei mobilen Faro Gage MAX Messarmen werden Messungen bis 2 µm sowie fertigungsbegleitende, dokumentenechte Prüfprotokolle ermöglicht.
| Nachweis | Lennestadt-Saalhausen |
|---|---|
| ISO 9001 | |
| Umstempelberechtigung 3.1/3.2 | |
| TÜV-Zertifikat Compac® Flansch |
Unternehmenshistorie
- 1886
Gründung der Firma Albert Zimmermann und Herstellung der 'Zimmermann Rad' Fahrräder in Saalhausen
- 1907
Fabrik brennt samt Wohnhaus bis auf die Grundmauern ab
- 1924
Übergabe an Paul und Franz Zimmermann; Handelsregister-Eintragung Albert Zimmermann & Söhne; Umstellung auf Drehteile aus Rundstahl und Stellringe
- 1939
Paul Zimmermann wird alleiniger Inhaber
- 1950
Anschaffung des ersten Kreissägeautomaten
- 1961
Dritte Generation: Alfons und Elfriede Zimmermann übernehmen das Unternehmen
- 1972
Anschaffung von programmgesteuerten Automaten
- 1983
Inbetriebnahme der ersten CNC-gesteuerten Drehmaschinen
- 1986
Anbaumaßnahmen auf insgesamt 1.200 qm überbaute Fläche
- 1994
Anbau einer Produktionshalle mit rund 830 qm
- 1995
Übergabe an die vierte Generation: Susanne Rameil, geb. Zimmermann; Geschäftsführer Hugo Rameil
- 2003
Seniorchef Alfons Zimmermann verstirbt
- 2006
Anbau einer Halle für die Abteilung Sägen mit rund 240 qm
- 2007
Jürgen Gödde wird Geschäftsführer
- 2013
Ausscheiden des Geschäftsführers Hugo Rameil
- 2016
Brand des Bürogebäudes; Verwaltungstrakt vollständig zerstört
- 2018
Frederick Rameil wird Geschäftsführer (fünfte Generation); Jürgen Gödde wird Technischer Leiter
- 2021
Umfirmierung zur AZS GmbH
