Metallbaubetrieb für Schweißkonstruktionen, CNC-Zerspanung, Laserfertigung und Stahlbau nach EN 1090 aus Olsberg.
Bauschlosserei Hillebrand GmbH & Co. KG
Olsberg, Deutschland · Zum Hohlen Morgen 4Neu auf Amplifa
Über Ideen aus Stahl Hillebrand
Die Bauschlosserei Hillebrand GmbH & Co. KG wurde 1986 in Olsberg im Sauerland gegründet und fertigt als Metallbauunternehmen Baugruppen und komplexe Konstruktionen aus Stahl, Edelstahl und Aluminium für Kunden aus Industrie, Gewerbe und Privatbereich. Das Leistungsportfolio umfasst Stahlbau und Sonderkonstruktionen, Schlosserei mit Treppen- und Geländerbau, Fahrzeugbau, Maschinenbau sowie Lohnarbeiten. In der eigenen Konstruktionsabteilung entstehen CAD-Konstruktionen, 3D-Aufmaße und Visualisierungen; seit 2014 existiert eine eigene Maschinenbauabteilung mit CNC-Drehen und -Fräsen inklusive 5-Achs-simultan-Bearbeitung. Die Fertigung erfolgt auf rund 2000 m² Werksfläche mit Schweißroboter, CNC-Abkantpresse, Microplasma-Schneidanlage, Walz- und Biegeanlagen sowie Baison-Lasermaschinen. Schweißkonstruktionen werden nach EN 1090 EXC3 mit Bauteilabmessungen bis 18000 x 4000 x 3500 mm und 5,0 t gefertigt. Das Unternehmen bildet selbst Fachkräfte in Metallbau, technischem Produktdesign und Feinwerkmechanik aus.
- Standort
- Olsberg
- Verfahren
- Schweißen MIG/MAG manuell (mit/ohne Impuls) bis 500 A, Vollautomatisiertes MIG/MAG-Schweißen am Roboter bis 550 A, WIG/Impuls-Schweißen, E-Handschweißen (für Baustelle oder Sonderzwecke), Bolzenschweißen bis M8 mit Spitzenzündung, Teilmechanisiertes Schweißen mit Traktortechnik, Induktives Tiefenwärmen (Vorwärmen und Richten von Stahlkonstruktionen), Flammspritzen (z. B. Zink für Korrosionsschutz)
- Werkstoffe
- Stahl / Baustahl, Feinkornstahl, Panzerstahl, Hochfeste Stähle, Edelstahl, Aluminium, Glas, Holz
- Zertifikate
- ISO 3834, DIN 2303, EN 1090 (EXC3, Korrosionsschutz), ISO 9001
- Gegründet
- 1986
- Branchen
- Industrie, Gewerbe, Privatkunden, Stahl-Wasserbau, Fahrzeugbau, Maschinenbau
- 01
3D-Aufmaß und CAD-Konstruktion
- 02
Blech- und Profilbearbeitung (Schneiden, Abkanten, Walzen, Biegen)
- 03
CNC-Drehen und -Fräsen
- 04

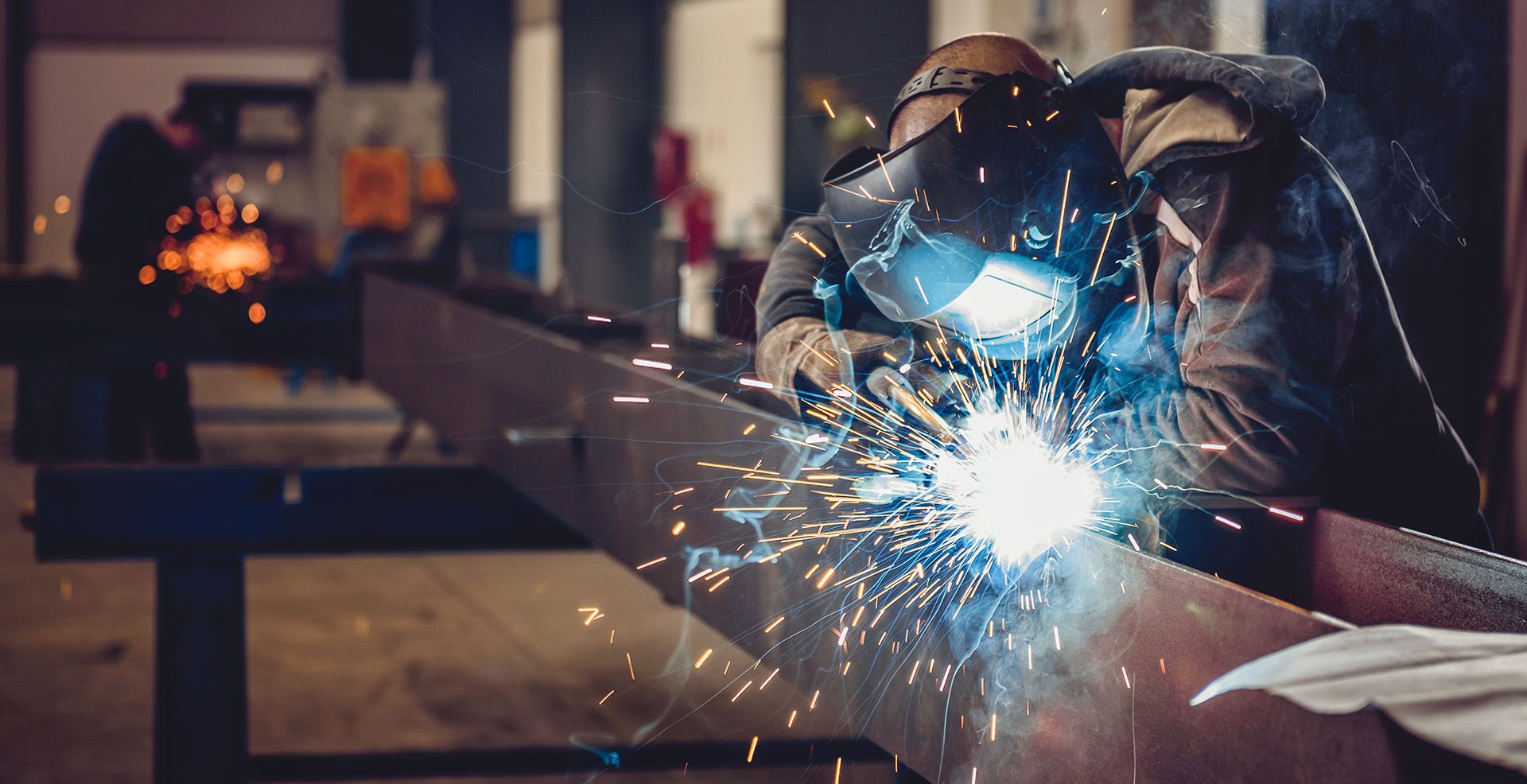

Schweißen (manuell, roboterunterstützt)
- 05
Oberflächenbearbeitung (Schleifen, Strahlen, Beizen, Lackieren)
- 06
Montage und Lohnarbeiten
Werkstoffe und Verfahren
Baustahl (S235)
Grundwerkstoff für Blechbearbeitung, Schweißkonstruktionen und Stahlbau.
Feinkorn- und hochfeste Stähle
Einsatz für Sonderkonstruktionen und Schweißkonstruktionen mit erhöhten Anforderungen.
Panzerstahl
Werkstoff für Schutzausführungen und Schweißkonstruktionen.
Edelstahl
Fertigung von Geländern, Türen und Bauteilen inklusive Rohrschleifen und Beizen.
Aluminium
Bearbeitung beim Schweißen, CNC-Zerspanen und Microplasmaschneiden (1,5 bis 30 mm).
Glas
Sonderkonstruktionen und Structural Glazing, auch mit integrierten PV-Modulen.
Holz und Stein
Stufenmaterial für Treppenkonstruktionen in Kombination mit Stahl-Unterkonstruktionen.
Standort Olsberg
Olsberg
DEHauptsitz mit Fertigung und Konstruktionsabteilung
- Stückgewicht / Größe
- Schweißkonstruktionen bis 5,0 t (manuell) bzw. 1,0 t
- Losgröße
- Einzelstücke bis Kleinserien
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Glas, Holz, Stein
- Schweißroboter MIG/MAG bis 550 A (Spanndurchmesser bis 1000 mm, Spannlänge bis 3000 mm)
- 2 CNC-Drehmaschinen (800 x 300 mm; 1000 x 400 mm mit automatischem Teilevorschub)
- 3-Achs-Fräsmaschine
- 5-Achs-Fräsmaschine
- CNC-Abkantpresse bis 300 t, Abkantlänge bis 4100 mm
- Microplasma-Schneidanlage 3000 x 1500 mm
- Schlagschere bis 6,0 mm, 3000 mm
- 3D-Rohrwalzanlage und 2D-Walzanlage
- Dornbiegemaschine
- Rohrlaser, Plattenlaser und Laserschweißgerät (Baison, Demo)
- CAM-System Esprit (Hexagon)
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Schweißen MIG/MAG manuell (mit/ohne Impuls) bis 500 AFügen | – | – | – | – | Stahl, Aluminium, Edelstahl, hochfeste Stähle, Feinkornstahl, Sonderstähle |
| Vollautomatisiertes MIG/MAG-Schweißen am Roboter bis 550 AFügen | – | 3000 mm × 1000 mm × 1000 mm | 1,0 t | – | Stahl, Aluminium, Edelstahl |
| WIG/Impuls-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| E-Handschweißen (für Baustelle oder Sonderzwecke)Fügen | – | – | – | – | Stahl |
| Bolzenschweißen bis M8 mit SpitzenzündungFügen | – | – | – | – | Stahl |
| Teilmechanisiertes Schweißen mit TraktortechnikFügen | – | – | – | – | Stahl |
| Induktives Tiefenwärmen (Vorwärmen und Richten von Stahlkonstruktionen)Wärmebehandlung | – | – | – | – | Stahl |
| Flammspritzen (z. B. Zink für Korrosionsschutz)Oberfläche | – | – | – | – | Stahl, Zink |
| Schweißkonstruktionen nach EN 1090 EXC3Fügen | – | 18000 mm × 4000 mm × 3500 mm | 5,0 t | – | Baustahl, Edelstahl |
| Fräsen manuellZerspanung | – | 1000 mm × 600 mm × 650 mm | – | – | Stahl, Edelstahl, Aluminium |
| Fräsen mit Rundtisch max. D=1200 mmZerspanung | – | 1200 mm | – | – | Stahl, Edelstahl, Aluminium |
| CNC-FräsenZerspanung | – | 1020 mm × 450 mm × 500 mm | – | – | Stahl, Edelstahl, Aluminium |
| CNC-FräsenZerspanung | – | 2200 mm × 400 mm × 350 mm | – | – | Stahl, Edelstahl, Aluminium |
| 5-Achs simultan FräsenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Drehen manuellZerspanung | – | 350 mm × 600 mm | – | – | Stahl, Edelstahl, Aluminium |
| CNC-DrehenZerspanung | – | 300 mm × 800 mm | – | – | Stahl, Edelstahl, Aluminium |
| CNC-Drehen mit automatischem TeilevorschubZerspanung | – | 400 mm × 1000 mm | – | Kleinserie | Stahl, Edelstahl, Aluminium |
| Schlagscheren bis 6,0 mm, Länge bis 3000 mmUmformung | – | 3000 mm | – | – | S235 |
| Microplasmaschneiden 3000 x 1500 mmZerspanung | – | 3000 mm × 1500 mm | – | – | Baustahl 1,0 bis 50 mm, Edelstahl 1,0 bis 40 mm, Aluminium 1,5 bis 30 mm |
| Schleifen + Kantenverrundung bis 1400 mm BreiteOberfläche | – | 1400 mm | – | – | Stahl, Edelstahl |
| CNC-Abkanten bis 300 t, max. Abkantlänge 4100 mmUmformung | – | 4100 mm | – | – | Stahl, Edelstahl, Aluminium |
| Walzen manuell bis 4,0 mm x 1250 mmUmformung | – | 1250 mm | – | – | Stahl |
| 3D-Walzen (Rechteck und Quadrat bis 50 mm Querschnitt; Rundrohr ø17,3 bis ø42,4 mm)Umformung | – | 50 mm | – | – | Stahl, Edelstahl |
| 2D-Walzen (Flachstahl, IPE bis 140 mm, UNP bis 140 mm)Umformung | – | 140 mm | – | – | Stahl |
| Dornbiegen (Baustahl, Edelstahl; Rundrohr ø17,3 bis ø42,4 mm)Umformung | – | – | – | – | Baustahl, Edelstahl |
| Rohrschleifen Edelstahl ø14-76 mm, auch mit BögenOberfläche | – | 76 mm | – | – | Edelstahl |
| Blechschleifen Edelstahl 3000 x 750 mmOberfläche | – | 3000 mm × 750 mm | – | – | Edelstahl |
| Glasperlenstrahlen für EdelstahlbauteileOberfläche | – | – | – | – | Edelstahl |
| Elektrolytisches Beizen für Edelstahl-SchweißnähteOberfläche | – | – | – | – | Edelstahl |
| Lackieren und Beschichten (1K/2K, lösemittelhaltig und Wasserbasis, Airless/Airmix mitOberfläche | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Stahlbau / SonderkonstruktionenMontage | – | – | – | – | Stahl, Edelstahl, Aluminium, Glas, Holz, Stein |
| Treppenkonstruktionen (Fluchttreppen, Sondertreppen, freitragende Treppen)Montage | – | – | – | – | Stahl, Edelstahl, Holz, Glas, Stein |
| Geländerbau (Innen/Außen, Stahl oder Edelstahl, feuerverzinkt oder pulverbeschichtet)Montage | – | – | – | – | Stahl, Edelstahl, Glas |
| Spezialtüren (Forster-Profile, Brand-/Rauchschutz-/Edelstahltüren)Montage | – | – | – | – | Stahl, Edelstahl |
| Structural Glazing / Sonderkonstruktionen aus GlasMontage | – | – | – | – | Glas, Stahl, Edelstahl |
| Schweißkonstruktionen aus Feinkornstählen, PanzerstählenFügen | – | – | – | – | Feinkornstahl, Panzerstahl, hochfeste Stähle |
| 3D-CAD Konstruktion, 3D-Aufmaß, CAD-Konstruktionen, Visualisierung, FertigungszeichnungenEngineering | – | – | – | – | – |
| Laserfertigung (Rohrlaser, Plattenlaser, Laserschweißgerät von Baison; auch Vertrieb)Zerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Konstruktionen für erneuerbare Energien (Carports/Geländer mit PV-Verglasung)Montage | – | – | – | – | Stahl, Glas |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Schweißroboter (MIG/MAG, vollautomatisiert bis 550 A) | – | 1 | Spanndurchmesser bis 1000 mm, Spannlänge bis 3000 mm | – | Olsberg |
| CNC-Drehmaschine (autom. Spann- und Vorschubeinheiten) | – | 2 | CNC 800 x 300 mm; CNC 1000 x 400 mm mit autom. Teilevorschub | – | Olsberg |
| 3-Achs-Fräsmaschine | – | 1 | – | – | Olsberg |
| 5-Achs-Fräsmaschine | – | 1 | – | – | Olsberg |
| CNC-Abkantpresse bis 300 t | – | 1 | max. Abkantlänge 4100 mm | – | Olsberg |
| Microplasma-Schneidanlage | – | 1 | 3000 x 1500 mm | – | Olsberg |
| Schlagschere | – | 1 | bis 6,0 mm Blechdicke, Länge bis 3000 mm | – | Olsberg |
| 3D-Rohrwalzanlage | – | 1 | Rechteck/Quadrat bis 50 mm; Rundrohr ø17,3-42,4 mm | – | Olsberg |
| 2D-Walzanlage | – | 1 | Flachstahl bis 140x30 mm bzw. 50x50 massiv, IPE/UNP bis 140 mm | – | Olsberg |
| Dornbiegemaschine | – | 1 | Rundrohr ø17,3-42,4 mm | – | Olsberg |
| Rohrlaser | Baison | 1 | – | – | Olsberg (Demo) |
| Plattenlaser | Baison | 1 | – | – | Olsberg (Demo) |
| Laserschweißgerät | Baison | 1 | – | – | Olsberg (Demo) |
| CAM-System (Esprit) | Hexagon Esprit | – | – | – | Olsberg |
Zusatzleistungen
Qualität und Zertifizierung
Die Fertigung erfolgt zertifiziert nach EN 1090 mit Korrosionsschutzbeschichtungen; Schweißarbeiten sind nach ISO 3834 und DIN 2303 zertifiziert. Die Programmierung der CNC-Maschinen erfolgt über das CAM-System Esprit von Hexagon zur Sicherung von Präzision und Effizienz.
| Nachweis | Olsberg |
|---|---|
| EN 1090 (EXC3, Korrosionsschutz) | |
| ISO 3834 | |
| DIN 2303 | |
| ISO 9001 |
Firmengeschichte
- 1986
Gründung durch Wolfgang Hillebrand als Bauschlosserei
- 2014
Aufbau der Maschinenbauabteilung mit CNC-Drehen und -Fräsen inkl. 5-Achs-simultan-Fräsen
