CNC-Zerspanung von Fräs- und Drehteilen sowie PET-Blasformen für Einzel-, Klein-, Mittel- und Nullserien
Braeucker CNC-Zerspanungstechnik
Gummersbach (Bernberger Straße 10)Neu auf Amplifa
Über Braeucker CNC-Zerspanungstechnik
Braeucker CNC-Zerspanungstechnik ist ein mittelständisches Familienunternehmen mit Sitz in Gummersbach-Niederseßmar, das seit 1960 besteht. Das Unternehmen fertigt Fräs- und Drebteile sowie komplette Konstruktionen nach Kundenwunsch. Die Spezialisierung umfasst Einzel-, Klein-, Mittel- und Nullserien, Musterfertigungen sowie die Herstellung von PET-Blasformen für die Verpackungsindustrie. Gefräst wird auf modernen Bearbeitungszentren von Hedelius und Hermle im Bereich von 2-, 2,5- und 3D-Bearbeitung, beim Drehen kommen vier TRAUB-Maschinen einschließlich eines Drehfräszentrums mit Y-Achse und Gegenspindel zum Einsatz. Ergänzend werden WIG- und MAG-Schutzgasschweißen, Sägen, Bohren sowie CAD/CAM-Konstruktion mit hyperCAD-S und hyperMILL (CATIA-Schnittstelle) angeboten. Zu den Kunden zählen Unternehmen aus Automotive, Verpackungsindustrie, Maschinenbau und Energieanlagenbau wie BPW, Gizeh PET oder Hitachi Power Europe.
- Standort
- Gummersbach
- Verfahren
- Fräsen, Fräsen Vollmaterial, 2, 2,5 und 3D-Fräsbearbeitung, Drehen, Drehfräsen, Rückseitenbearbeitung, Bohren, Sägen (Kaltkreissäge, Bandsäge)
- Werkstoffe
- Fräsen (2-, 2,5- und 3D), Drehen und Drehfräsen, Schutzgasschweißen, CAD/CAM-Konstruktion, PET-Blasformen, Sägen und Bohren
- Zertifikate
- Messprotokoll-Ausgang
- Gegründet
- 1960
- Branchen
- Automotive, Verpackungsindustrie (PET), Maschinenbau, Energieanlagen
- 01
CAD/CAM-Konstruktion
- 02
Sägen/Zuschnitt
- 03
CNC-Fräsen
- 04
CNC-Drehen/Drehfräsen
- 05
Schweißen (WIG/MAG)
- 06
Fertigteil
Fertigungsverfahren und Maschinenpark
Fräsen (2-, 2,5- und 3D)
Bearbeitung auf Hedelius C 60 und Hermle C 600 V mit Arbeitsbereichen bis 2000 × 620 × 520 mm inklusive Messprotokoll-Ausgang.
Drehen und Drehfräsen
Vier TRAUB-Maschinen mit Spindeldurchlass bis 80 mm, angetriebenen Werkzeugen, C-Achse, Gegenspindel und Stangenlademagazinen.
Schutzgasschweißen
WIG- und MAG-Schutzgasschweißen zum Fügen von Bauteilen und Baugruppen.
CAD/CAM-Konstruktion
Konstruktion und NC-Programmierung mit hyperCAD-S, hyperMILL und CATIA-Schnittstelle von OPEN MIND.

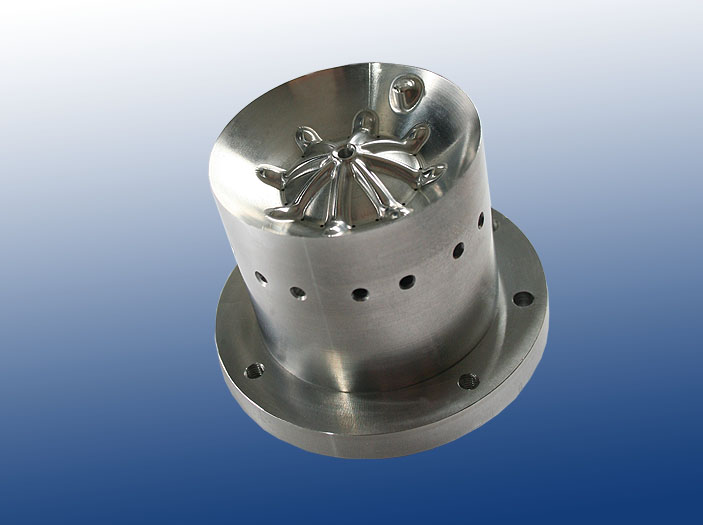

PET-Blasformen
Herstellung von PET-Blasformen für die Verpackungsindustrie.
Sägen und Bohren
Zuschnitt auf Kaltkreissäge (Ø 315 mm) und Bandsägevollautomat (Ø 250 mm) sowie Bohrmaschinenbearbeitung.
Standort
Gummersbach
DEHauptsitz und Fertigung
- Losgröße
- Einzelstück bis Mittelserie, Null- und Musterserien
- TRAUB TND 400 TX 8F CNC-Drehmaschine
- TRAUB TNS 30/42D TX 8D mit Gegenspindel und Stangenlademagazin DN 42
- TRAUB TNA 480 TX 8D, Spindeldurchlass 80 mm
- TRAUB TNC 65 DGY TX 8F Drehfräszentrum mit Y-Achse
- Hedelius Bearbeitungszentrum C 60 (X 2000/Y 620/Z 520 mm)
- Hermle Bearbeitungszentrum C 600 V (X 600/Y 350/Z 400 mm)
- Konventionelle Drehmaschine, Spitzenweite 1000 mm
- Arboga Säulenbohrmaschine
- Kaltkreissäge Ø 315 mm
- Jaespa Bandsägevollautomat Ø 250 mm
- Castolin WIG- und Lorch MAG-Schutzgasschweißgeräte
- OPEN MIND CAD/CAM (hyperCAD-S, hyperMILL)

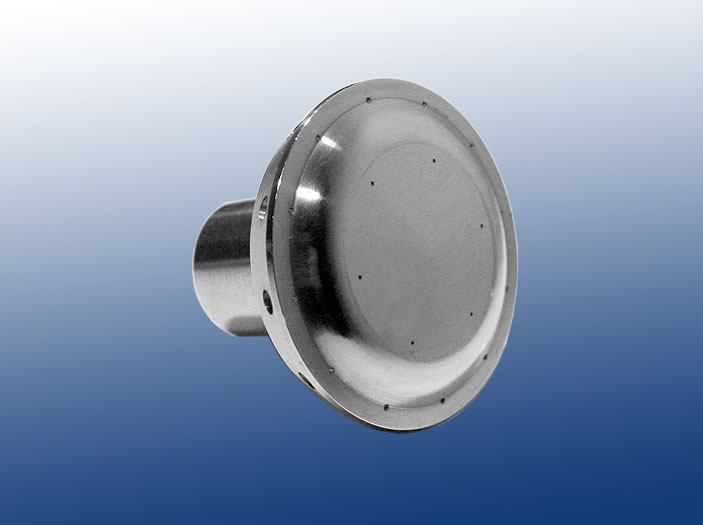

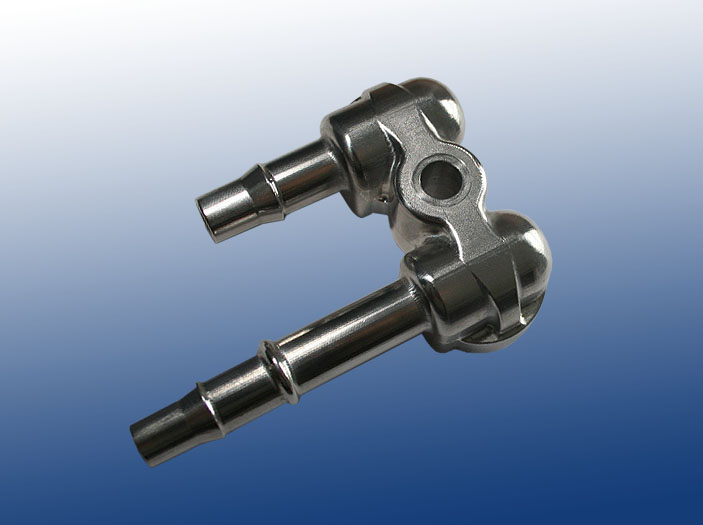

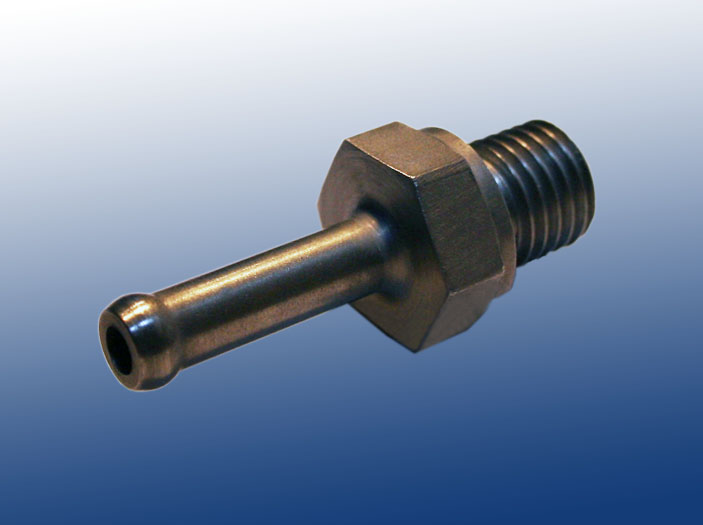

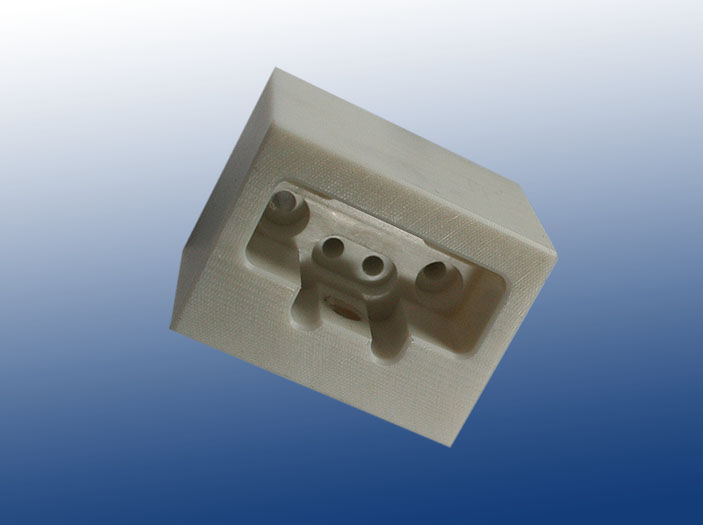

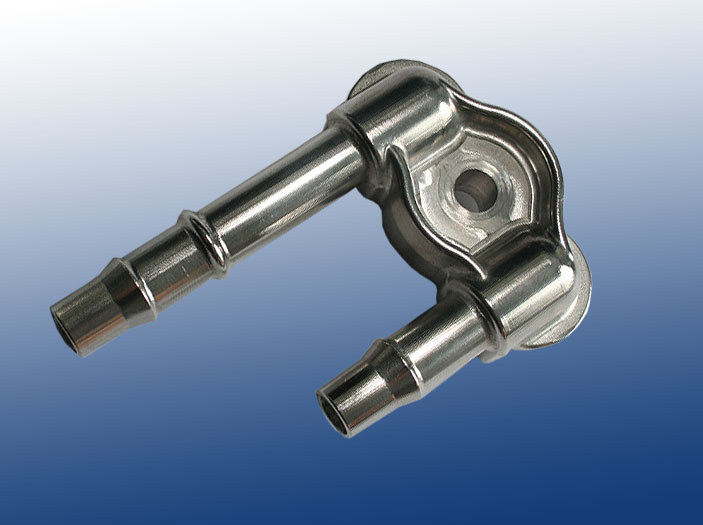

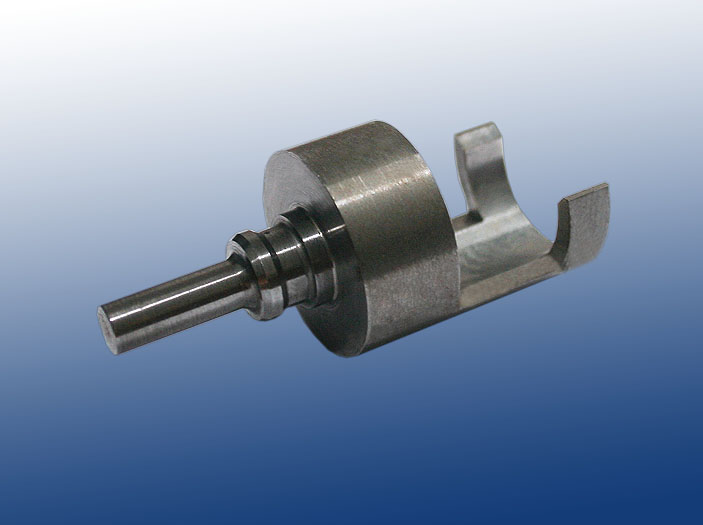

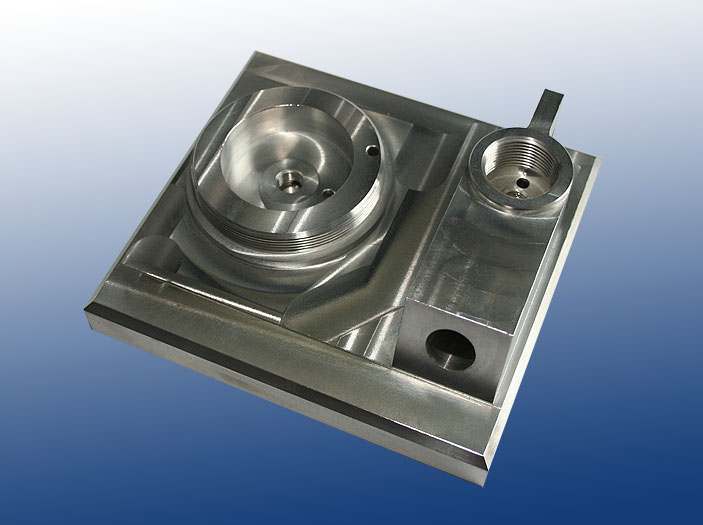

Gefertigte Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| FräsenZerspanung | – | 2000 mm × 620 mm × 520 mm | – | Einzelstück – Mittelserie | – |
| Fräsen VollmaterialZerspanung | – | – | – | – | – |
| 2, 2,5 und 3D-FräsbearbeitungZerspanung | – | 2000 mm × 620 mm × 520 mm | – | – | – |
| DrehenZerspanung | – | – | – | – | – |
| DrehfräsenZerspanung | – | – | – | – | – |
| RückseitenbearbeitungZerspanung | – | – | – | – | – |
| BohrenZerspanung | – | – | – | – | – |
| Sägen (Kaltkreissäge, Bandsäge)Zerspanung | – | – | – | – | – |
| WIG-SchutzgasschweißenFügen | – | – | – | – | – |
| MAG-SchutzgasschweißenFügen | – | – | – | – | – |
| CAD / CAM Konstruktion (hyperCAD-S, hyperMILL, CATIA Schnittstelle)Engineering | – | – | – | – | – |
| Herstellung von PET-BlasformenWerkzeugbau | – | – | – | – | – |
| Musterfertigungen und Konstruktionen nach KundenwunschEngineering | – | – | – | Einzelserie – Mittelserie | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC Drehmaschine | TRAUB TND 400 TX 8F | 1 | Spindeldurchlass 60 mm, Drehfutter 200 mm Durchmesser, 12-fach Revolver, angetriebene Werkzeuge, | – | Gummersbach |
| CNC Drehmaschine | TRAUB TNS 30/42D TX 8D | 1 | Spindeldurchlass 42 mm, Doppelschlitten, Gegenspindel, angetriebene Werkzeuge, C-Achse, | – | Gummersbach |
| CNC Drehmaschine | TRAUB TNA 480 TX 8D | 1 | Spindeldurchlass 80 mm, 14-fach Revolver, Drehfutter 315 mm Durchmesser, angetriebene Werkzeuge, | – | Gummersbach |
| Drehfräszentrum | TRAUB TNC 65 DGY TX 8F | 1 | Y-Achse, Spindeldurchlass 60 mm, Doppelschlitten, Gegenspindel, angetriebene Werkzeuge, C-Achse, | – | Gummersbach |
| Bearbeitungszentrum (Fräsen) | Hedelius C 60 | 1 | X 2000 mm Y 620 mm Z 520 mm, Heidenhain iTNC 530, IKZ, Spindeldrehzahl 12000 1/min, Renishaw | – | Gummersbach |
| Bearbeitungszentrum (Fräsen) | Hermle C 600 V | 1 | X 600 mm Y 350 mm Z 400 mm, Heidenhain iTNC 530, IKZ, Spindeldrehzahl 16000 1/min, | – | Gummersbach |
| Konventionelle Drehmaschine mit Digitalanzeige | – | 1 | Spitzenweite 1000 mm, Spitzenhöhe 175 mm | – | Gummersbach |
| Säulenbohrmaschine | Arboga | 1 | – | – | Gummersbach |
| Kaltkreissäge | Berge u. Schmidt | 1 | Blattdurchmesser 315 mm | – | Gummersbach |
| Bandsägevollautomat | Jaespa | 1 | Schnittdurchmesser 250 mm | – | Gummersbach |
| WIG Schutzgasschweißgerät | Castolin | 1 | – | – | Gummersbach |
| MAG Schutzgasschweißgerät | Lorch | 1 | – | – | Gummersbach |
| CAD/CAM-Software | OPEN MIND hyperCAD-S, hyperMILL (CATIA Schnittstelle) | 1 | – | – | Gummersbach |
Zusatzleistungen
Referenzkunden
Qualität
Die Bearbeitungszentren sind mit Renishaw 3D-Funk-Tastsystem bzw. Infrarot-Messtaster ausgestattet und ermöglichen den Ausgang von Messprotokollen. Die Produktion erfolgt nach eigener Angabe auf hohem Qualitätsniveau mit fachlich qualifiziertem Personal.
| Nachweis | Gummersbach |
|---|---|
| Messprotokoll-Ausgang |
Historie
- 1960
Gründung der Firma Braeucker durch Hans-Theoder Braeucker; Sitz in Gummersbach-Niederseßmar.
