CNC-Fräsunternehmen mit Schwerpunkt 5-Achs-Fräsen für komplexe Präzisionsbauteile in Winnenden-Hertmannsweiler
CNC-EISEMANN – Steffen Eisemann
Winnenden-Hertmannsweiler (DE)Neu auf Amplifa
Über CNC-EISEMANN
CNC-EISEMANN ist ein Fertigungsunternehmen mit Sitz in Winnenden-Hertmannsweiler, das seit mehr als 15 Jahren im Bereich CNC-Bearbeitung tätig ist. Der Schwerpunkt liegt auf dem 5-Achs-Fräsen hochkomplexer Bauteile, ergänzt durch 3- und 4-Achs-CNC-Bearbeitung, Laserbearbeitung, Schleifen, Beschriften, Entgraten, Tieflochbohren und Rückwärtssenken. Bearbeitet werden Aluminium und Aluminiumlegierungen, Edelstahl, Stahl, Titan, Gussteile sowie Metall-Silikon-Verbindungen. Dank robotergestützter Automatisierung mit Palettensystem fertigt das Unternehmen vom Einzelstück über Kleinserien bis hin zu Großserien. Kunden kommen unter anderem aus Medizintechnik, Maschinenbau, Luft- und Raumfahrt, Automobilindustrie, Werkzeugmaschinenbau, Antriebs- und Getriebetechnik, Chemie, Lebensmittel- und Energieindustrie. Die Fertigung auf mehr als 1.000 qm wird durch ein eigenes Prüfmittelportfolio mit Koordinatenmessgerät ergänzt.
- Standort
- Winnenden
- Verfahren
- 5-Achs-Fräsen (CNC-Bearbeitungszentren), 4-Achsen-CNC-Bearbeitung / Profilbearbeitung (Fehlmann Picomax 100 CNC XL), 3-Achs-CNC-Bearbeitung (Fehlmann P90 Microtec, Hedelius C 50 1800), Industrielaser-Laserbearbeitung (Optogon L-Serie), Schleifen, Beschriften, Entgraten, Tieflochbohren
- Werkstoffe
- Aluminium, Aluminiumlegierungen, Edelstahl, Gussteile, Metall-Silikon-Verbindungen, Stahl, Titan, Aluminium und Aluminiumlegierungen
- Zertifikate
- Koordinatenmessung (3D), Höhenmessung (2D), ISO 9001
- Branchen
- Medizintechnik, Maschinenbau, Feinmechanik, Mechatronik und Optik, Werkzeugmaschinenbau, Luft- und Raumfahrtindustrie, Automobilindustrie und Fahrzeugbau
- 01
Auftragssteuerung / Arbeitsvorbereitung
- 02
CNC-Fräsen (3-, 4- und 5-Achsig)
- 03
Laserbearbeitung und Beschriften
- 04
Schleifen, Entgraten, Tellerfliehkraftbearbeitung
- 05
Tieflochbohren, Rückwärtssenken
- 06
Koordinatenmessung und Prüfung
Werkstoffe & Verfahren
Aluminium und Aluminiumlegierungen
Bearbeitung von Leichtmetallbauteilen u. a. für Maschinenbau und Medizintechnik.
Stahl
Zerspanung von Stahlbauteilen bis 3,2 t Gewicht.
Edelstahl
Bearbeitung korrosionsbeständiger Bauteile u. a. für Lebensmittel- und Chemieindustrie.
Titan
Hochfester Werkstoff für anspruchsvolle Bauteile z. B. Luft- und Raumfahrt.
Gussteile
Zerspanende Fertigbearbeitung von Gussteilen.
Metall-Silikon-Verbindungen
Bearbeitung von Metall-Silikon-Verbundwerkstoffen.
Standorte
Winnenden-Hertmannsweiler
DEFertigung und Verwaltung
- Stückgewicht / Größe
- bis 3,2 t / 3.200 x 1.100 x 930 mm
- Losgröße
- Einzelstück bis Großserie
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Titan, Gussteile
- Hermle C400 HS flex 5-Achs-Bearbeitungszentrum mit Handlingsystem (Paletten 500x400 / 400x400 mm)
- DMG MORI DMF 260 | 11 5-Achs-Fahrständer-BZ (2.600 x 1.100 x 900 mm)
- DMG MORI DMF 180 | 7 5-Achs-Fahrständerfräsmaschine (1.800 x 700 x 700 mm)
- Fehlmann Picomax 100 CNC XL 4-Achs-BZ, Profilbearbeitung bis 6.000 mm
- Fehlmann P90 Microtec 3-Achs-BZ
- Hedelius C 50 1800 vertikales 3-Achs-BZ
- Optogon L-Serie Industrielaser 20–100 W (1.000 x 750 x 400 mm)
- OTEC Serie CF Tellerfliehkraftmaschine
- Tesa Micro-Hite 3D Dual Koordinatenmessgerät
- Trimos Height Gauge V7 2D-Höhenmessgerät

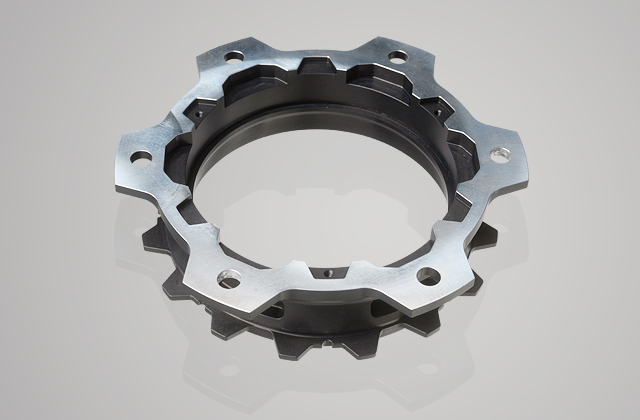

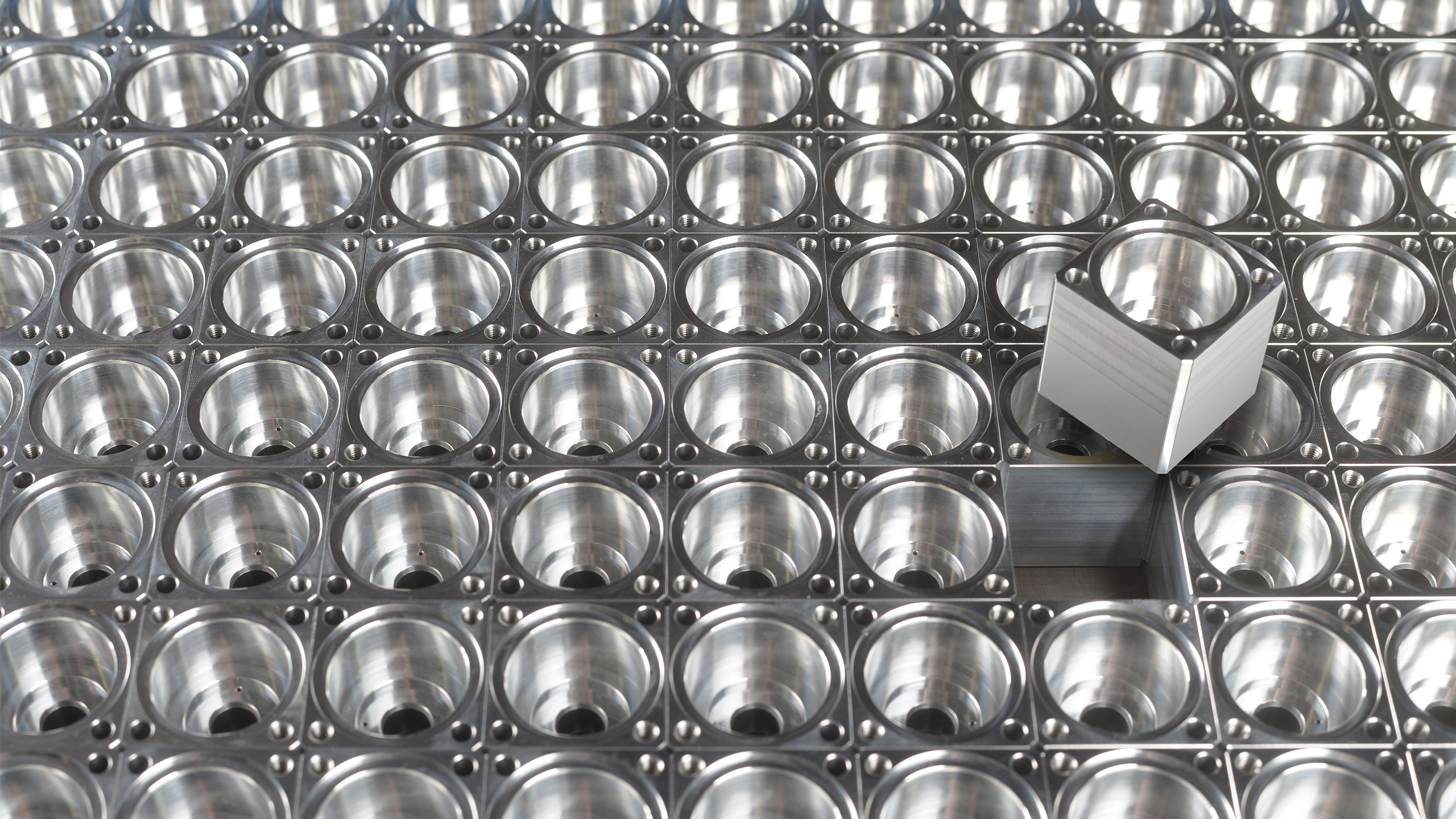

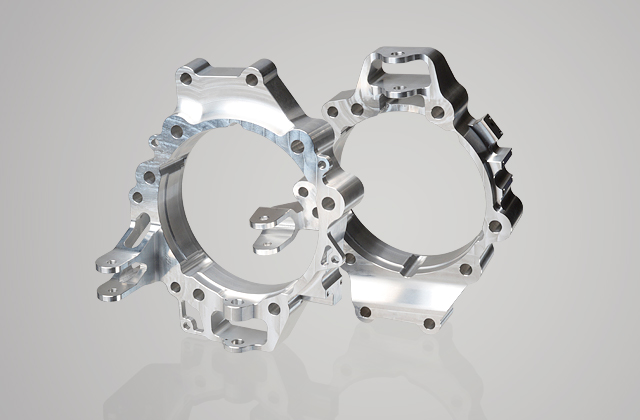

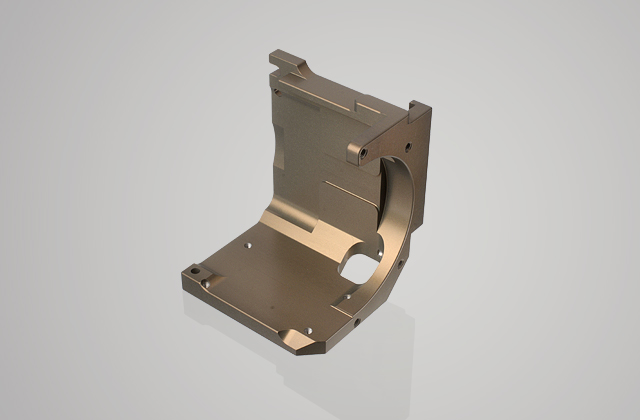

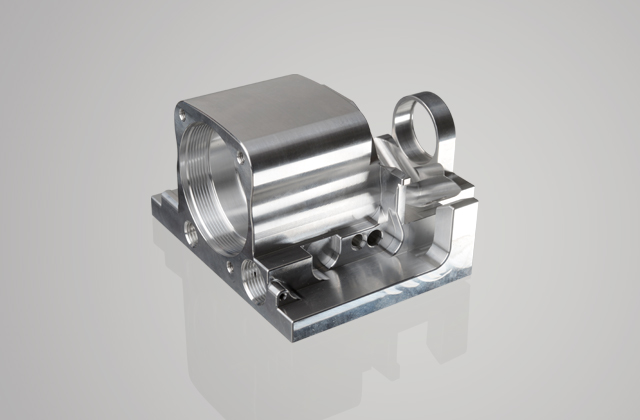

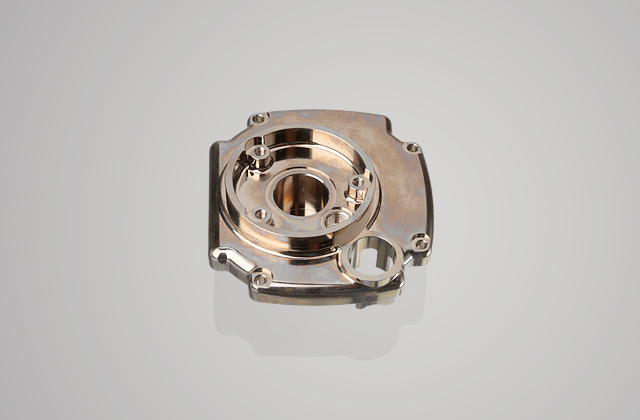

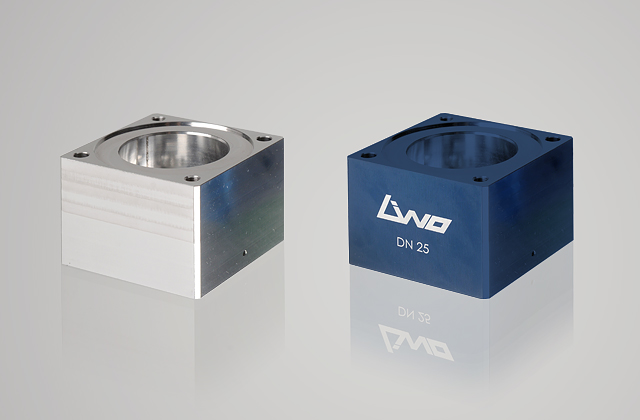

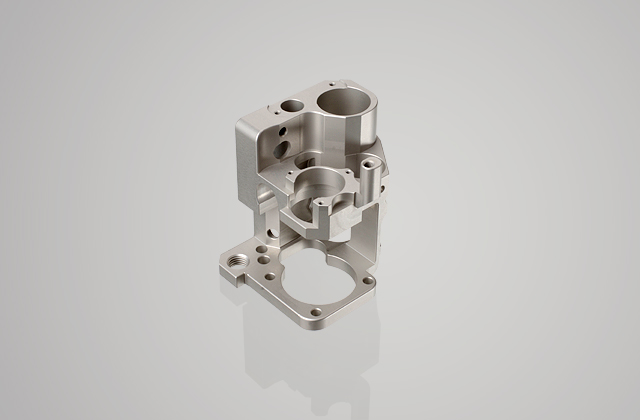

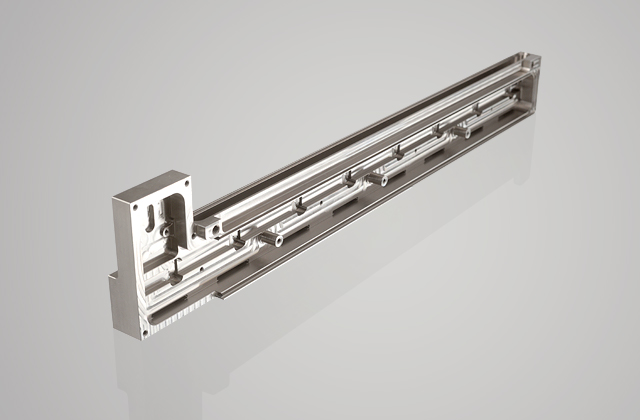

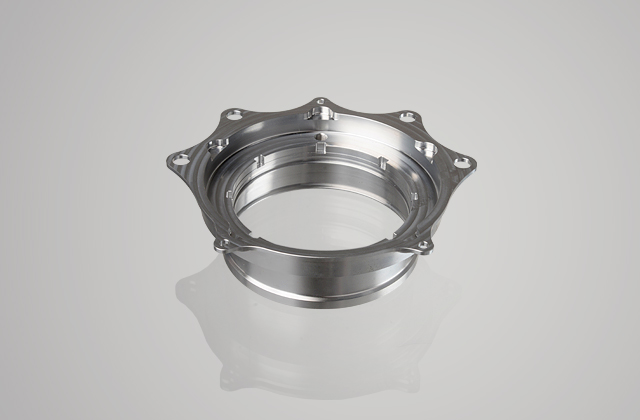

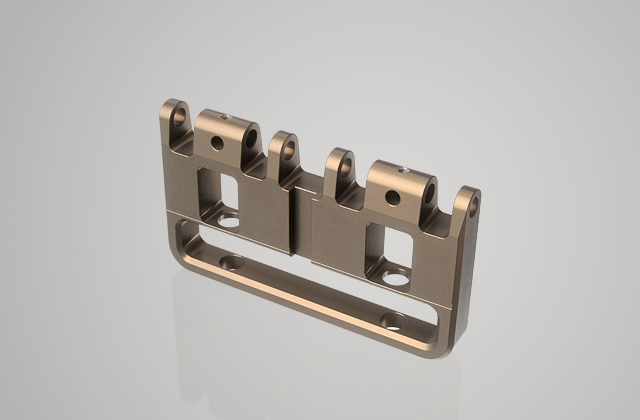

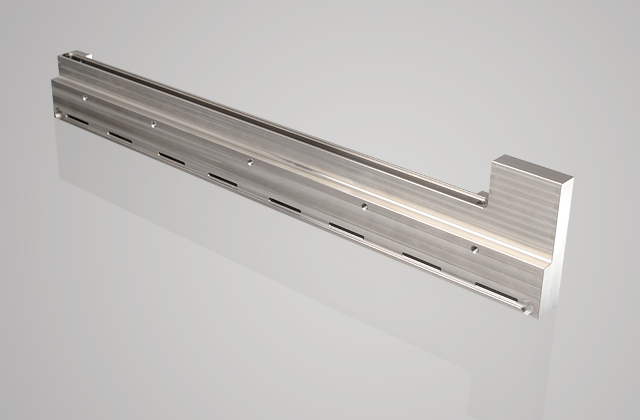

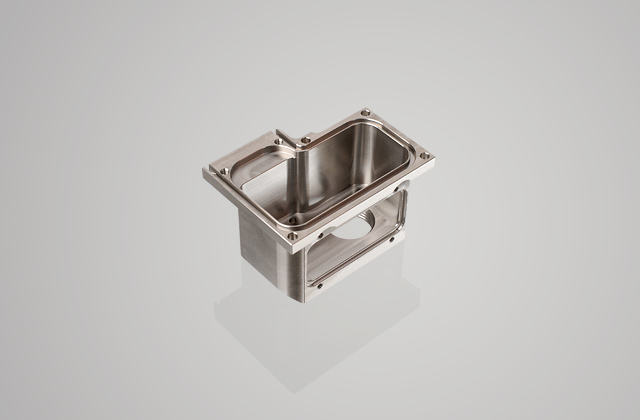

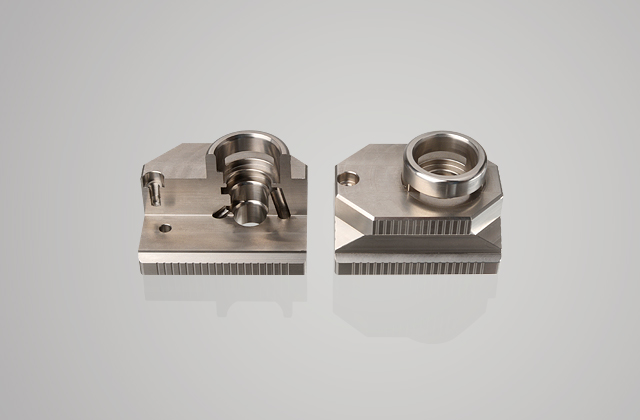

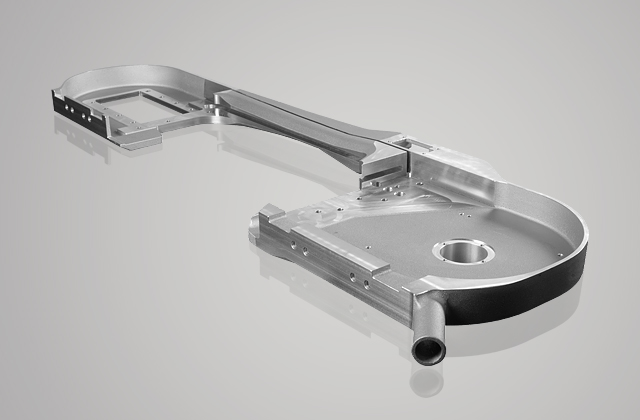

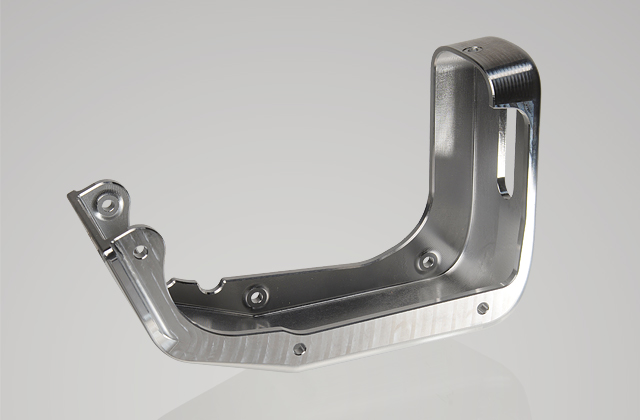

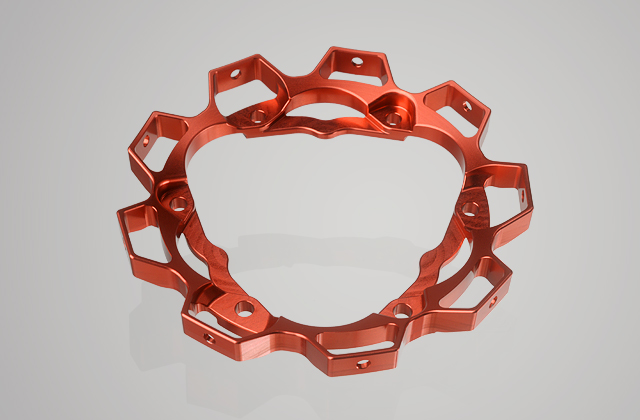

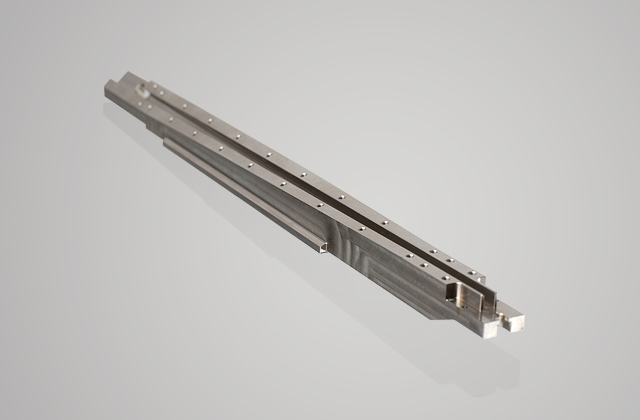

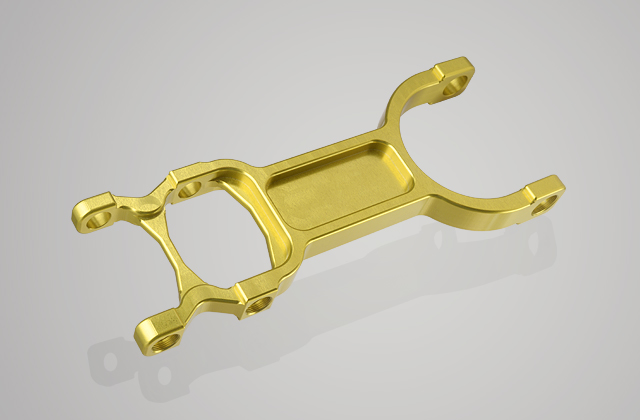

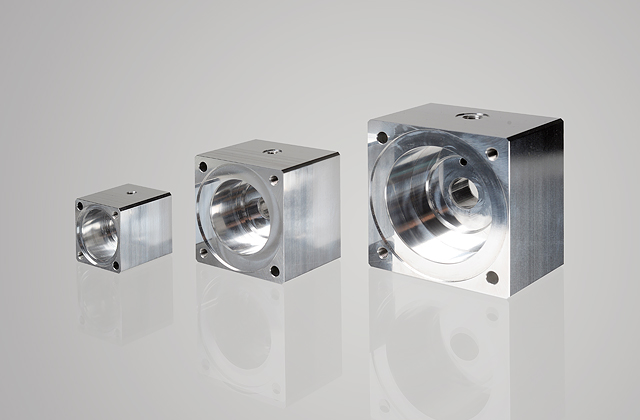

Bauteile

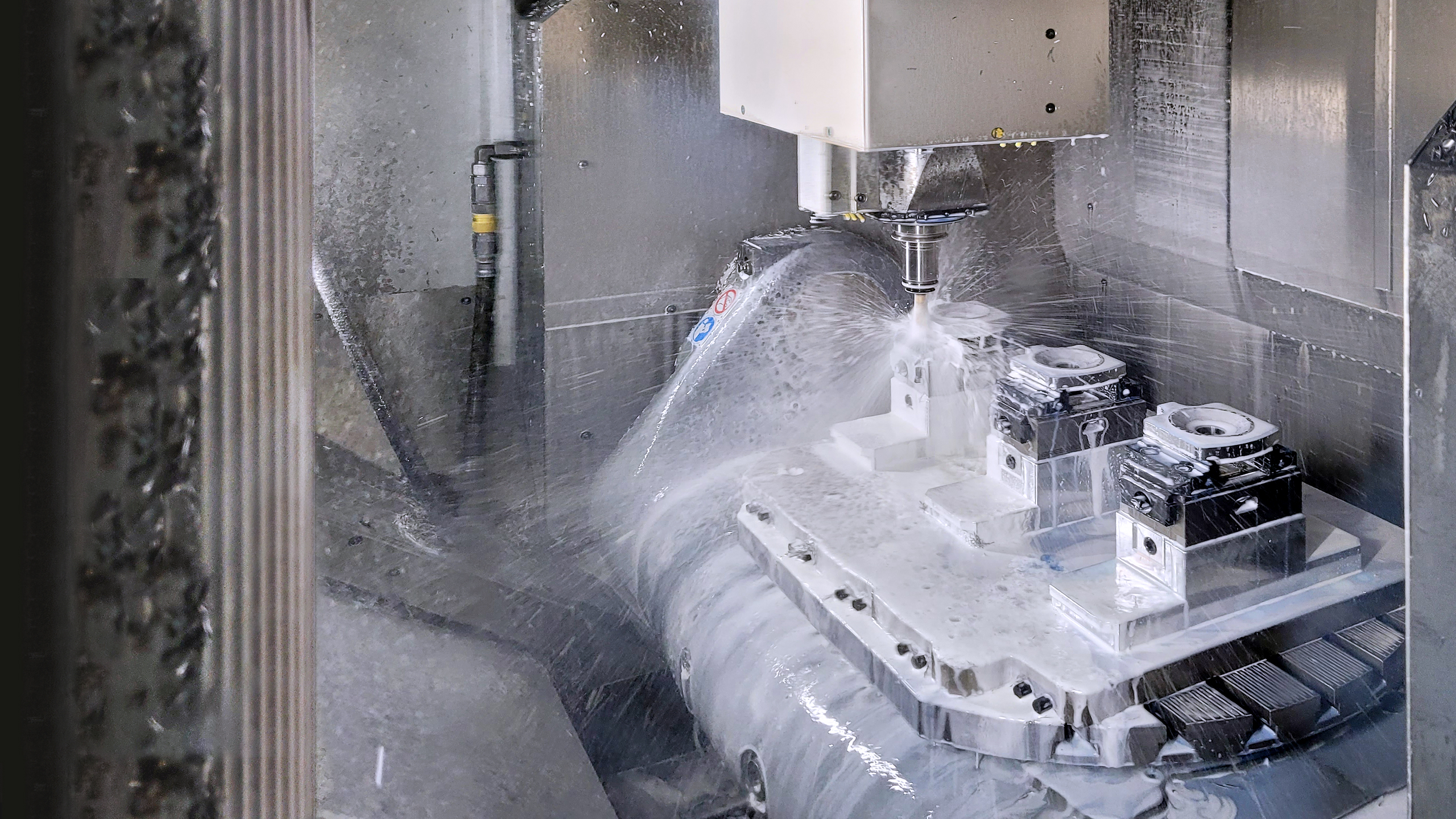

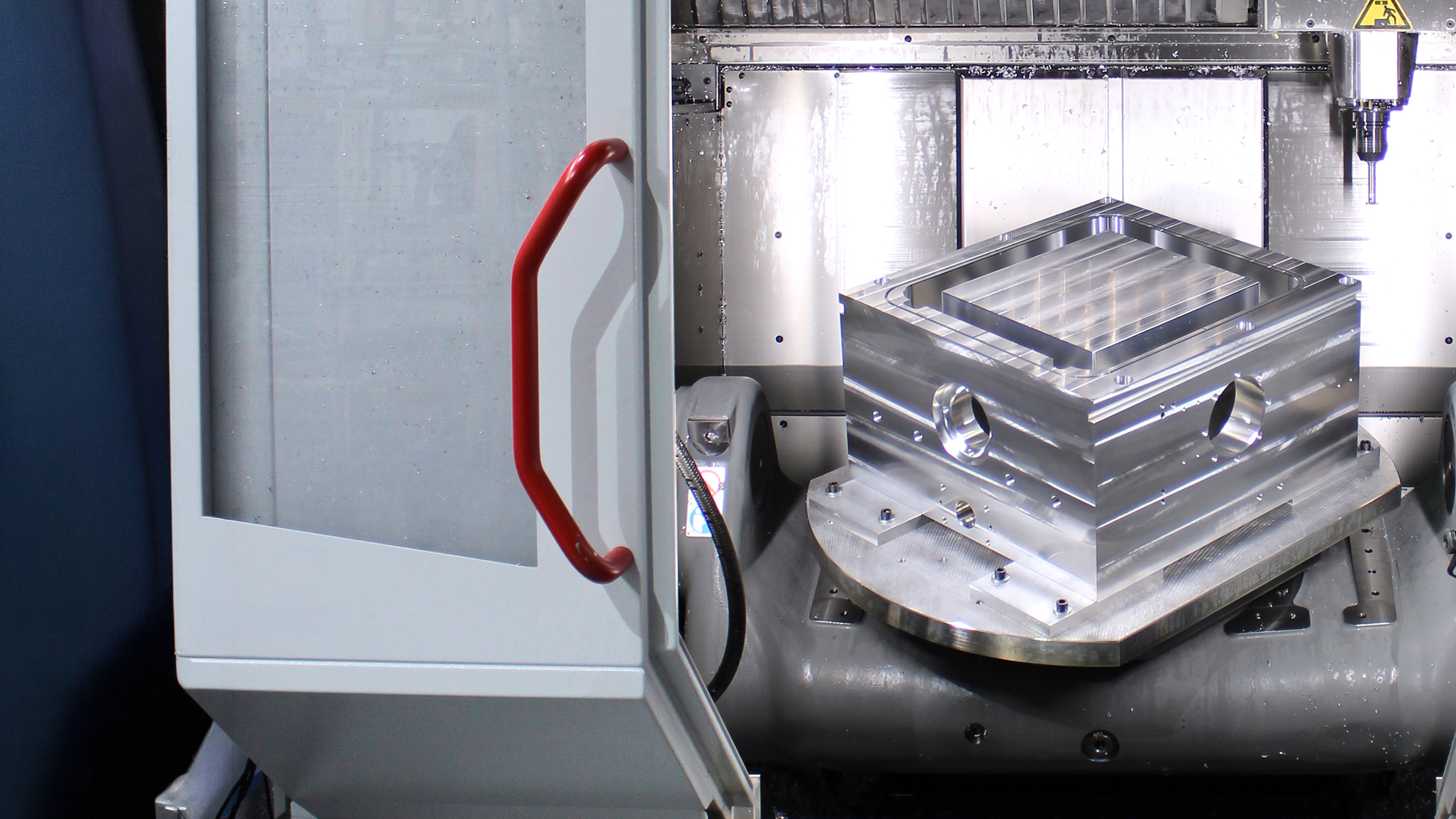

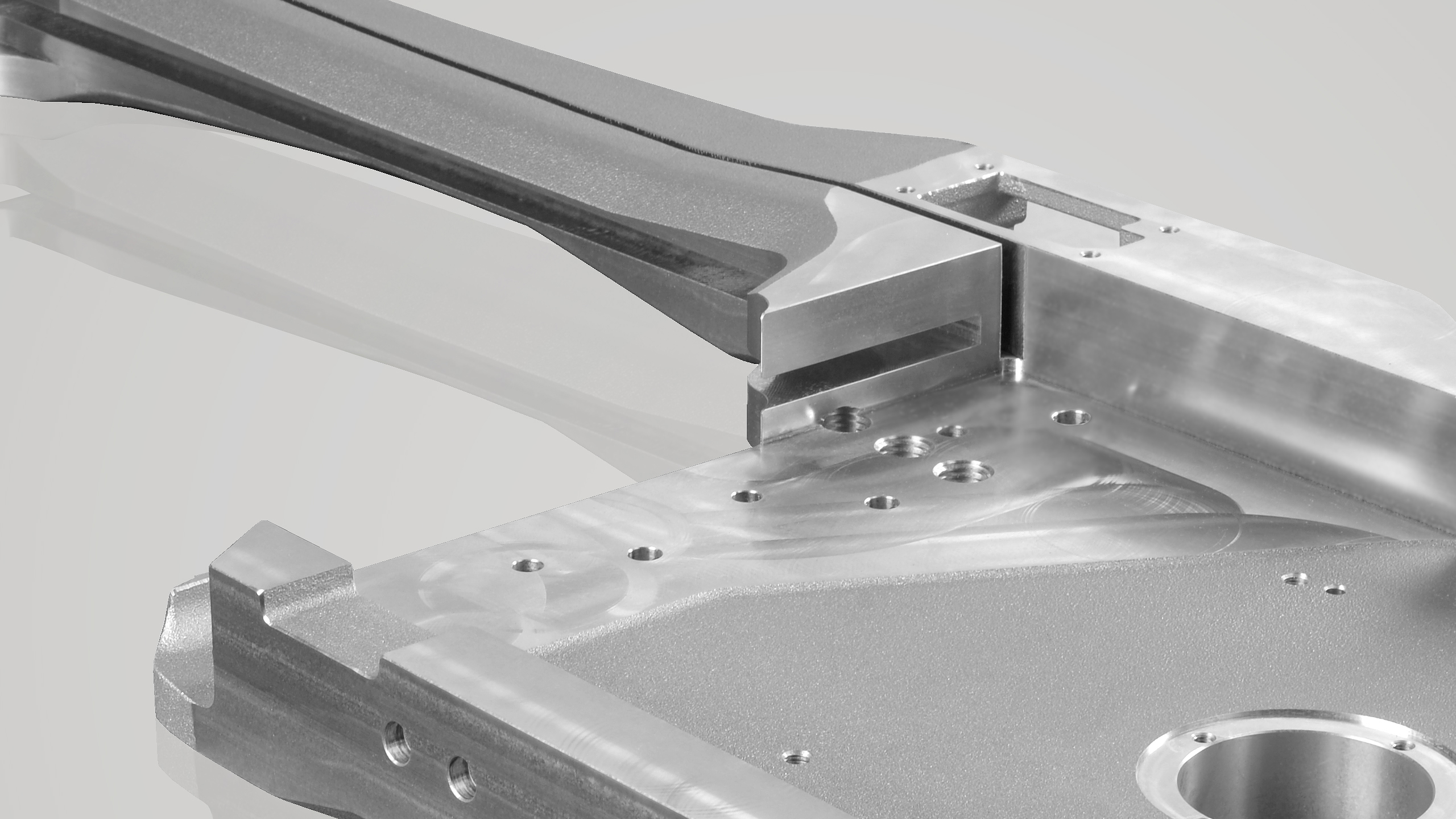

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 5-Achs-Fräsen (CNC-Bearbeitungszentren)Zerspanung | – | bis 3.200 mm (Max. Werkstück DMF 260|11) × 1.100 mm × 930 mm | 3,2 t | Einzelstück – Großserie | Aluminium und Aluminiumlegierungen, Edelstahl, Gussteile, Metall-Silikon-Verbindungen, Stahl, Titan |
| 4-Achsen-CNC-Bearbeitung / Profilbearbeitung (Fehlmann Picomax 100 CNC XL)Zerspanung | – | bis 6.000 mm (Profilbearbeitung) × 430 mm × 210 mm | – | – | Aluminium, Stahl, Edelstahl, Titan |
| 3-Achs-CNC-Bearbeitung (Fehlmann P90 Microtec, Hedelius C 50 1800)Zerspanung | – | 2.100 mm × 510 mm × 480 mm | 350 kg | – | Aluminium, Edelstahl, Stahl, Titan |
| Industrielaser-Laserbearbeitung (Optogon L-Serie)Oberfläche | – | 1.000 mm × 750 mm × 400 mm | 150 kg | – | – |
| SchleifenZerspanung | – | – | – | – | – |
| BeschriftenOberfläche | – | – | – | – | – |
| EntgratenOberfläche | – | – | – | – | – |
| TieflochbohrenZerspanung | – | – | – | – | – |
| RückwärtssenkenZerspanung | – | – | – | – | – |
| Tellerfliehkraftbearbeitung (OTEC Serie CF)Oberfläche | – | – | – | – | – |
| Koordinatenmessung / Messtechnik (Tesa Micro-Hite 3D Dual)Prüfung | – | 440 mm × 490 mm × 390 mm | 227 kg | – | – |
| Höhenmessung (Trimos Height Gauge V7)Prüfung | – | 2.122 mm | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-achsiges CNC-Bearbeitungszentrum mit Handlingsystem | Hermle C400 HS flex | 1 | Paletten: 4 x 500x400 mm, 12 x 400x400 mm; Transportgewicht 450 kg | – | Winnenden-Hertmannsweiler |
| 5-Achs-CNC-Fahrständer-Bearbeitungszentrum | DMG MORI DMF 260 | 11 | 1 | Verfahrweg 2.600 x 1.100 x 900 mm; Max. Werkstück 3.200 x 1.100 x 930 mm; Rundtisch Ø 1.400 x 930 | – | Winnenden-Hertmannsweiler |
| 5-Achs-CNC-Fahrständerfräsmaschine | DMG MORI DMF 180 | 7 | 1 | Verfahrweg 1.800 x 700 x 700 mm; Max. Werkstück 2.100 x 700 x 715 mm; Max. Gewicht 1.500 kg | – | Winnenden-Hertmannsweiler |
| Vertikales 4-Achsen-CNC-Bearbeitungszentrum | Fehlmann Picomax 100 CNC XL | 1 | Verfahrweg 2.140 x 430 x 210 mm; Profilbearbeitung bis 6.000 mm | – | Winnenden-Hertmannsweiler |
| Industrielaser | Optogon L-Serie | 1 | Max. Werkstück 1.000 x 750 x 400 mm; Laser 20–100 Watt | – | Winnenden-Hertmannsweiler |
| Koordinatenmessgerät | Tesa Micro-Hite 3D Dual | 1 | Messbereich 440 x 490 x 390 mm; Max. Gewicht 227 kg | – | Winnenden-Hertmannsweiler |
| Tellerfliehkraftmaschine | OTEC Serie CF | 1 | – | – | Winnenden-Hertmannsweiler |
| 3-Achs-CNC-Bearbeitungszentrum | Fehlmann P90 Microtec | 1 | Verfahrweg 700 x 420 x 600 mm; Max. Gewicht 350 kg | – | Winnenden-Hertmannsweiler |
| Vertikales 3-Achs-CNC-Bearbeitungszentrum | Hedelius C 50 1800 | 1 | Verfahrweg 1.800 x 510 x 480 mm; Pendelbetrieb 2 x 700 x 510 mm | – | Winnenden-Hertmannsweiler |
| 2D-Höhenmessgerät | Trimos Height Gauge V7 | 1 | Messbereich 407–1.810 mm; mit Verlängerung 719–2.122 mm | – | Winnenden-Hertmannsweiler |
Zusatzleistungen
Qualität
Die Qualitätssicherung erfolgt mit einem Tesa Micro-Hite 3D Dual Koordinatenmessgerät mit Palettierfunktion (Messbereich 440 x 490 x 390 mm, max. 227 kg) sowie einem Trimos Height Gauge V7 2D-Höhenmessgerät (Messbereich bis 2.122 mm).
| Nachweis | Winnenden-Hertmannsweiler |
|---|---|
| Koordinatenmessung (3D) | |
| Höhenmessung (2D) | |
| ISO 9001 |
Historie
Seit mehr als 15 Jahren Fertigungsunternehmen mit Schwerpunkt 5-Achs-Fräsen
