Hersteller von CBN- und Diamantwerkzeugen: Schleif-, Hon- und Abrichtwerkzeuge sowie PKD-/PCBN-Schneidwerkzeuge für die Serienfertigung.
EHWA Europe GmbH
Eschborn-Niederhöchstadt (DE) · Osan (KR) · Dongtan (KR) · Pyeongtaek (KR) · Seocheon (KR) · Weihai (CN) · Shanghai (CN) · Fujian (CN)Neu auf Amplifa
Über EHWA Europe
Die EHWA Europe GmbH ist die 2004 gegründete europäische Vertriebsgesellschaft der südkoreanischen Ehwa Diamond Co., Ltd., die seit 1975 CBN- und Diamantwerkzeuge herstellt. Das Programm umfasst drei Werkzeugfamilien: CBN- und Diamantschleif- und Honwerkzeuge (Außenrund-, Profil-, Einstech- und Doppelplanschleifscheiben, Honsteine), Abrichtwerkzeuge (Diamantabrichtrollen, Topfabrichter, statische Einkorn-, Form- und Mehrkornabrichter) sowie PKD-, PCBN- und Diamant-Schneidwerkzeuge zum Drehen, Fräsen, Bohren und Reiben. Die Werkzeuge werden kundenspezifisch auf Maschinenkonzept, Werkstückgeometrie und Prozessanforderung ausgelegt, Bindung und Körnung individuell abgestimmt – von Kunstharz- über Keramik- und Metallbindung bis Hybrid- und Galvanikbindung. Schwerpunktanwendungen sind Nockenwellen-, Kurbelwellen-, Lager- und CV-Gelenkschleifen, Werkzeug- und Wendeschneidplattenschleifen, Zylinderkurbelgehäusehonen, Bremsscheibenbearbeitung sowie Wafer- und Glasbearbeitung. Der europäische Sitz mit technischem Vertrieb befindet sich in Eschborn bei Frankfurt; produziert wird an den Standorten der EHWA-Gruppe in Korea, China, Thailand, Indonesien und den USA.
- Standort
- Eschborn-Niederhöchstadt
- Verfahren
- CBN- und Diamantschleifwerkzeuge (Außenrund-, Profil-, Einstech-, Doppelplanschleifen), Werkzeugschleifen (Nuten-, Profil-, Rundschleifen von Bohrern, Schaftfräsern)., Nockenwellenschleifen (CBN-Profilschleifen), Kurbelwellenschleifen, Einstechschleifen von Getriebeteilen, Lagerschleifen (Außen-, Innen- und Laufbahnschleifen; Horseshoe-Planschleifen), Schleifen von Wendeschneidplatten (Umfangs-, Frei- und Planflächen), Honsteine für Zylinderblock-/Pleuelstangenhonen (Grob-, Schlicht-, Feinschlicht-/Plateauhonen)
- Werkstoffe
- PKD (polykristalliner Diamant), PCBN / PKBN (CBN), Natur-Diamant, Mono-Diamant, CVD-Diamant, Hartmetall (VHM), Cermet, 100Cr6 (Lagerstahl)
- Zertifikate
- ISO 9001, ISO 14001, OSA (Organisation for the Safety of Abrasives)
- Gegründet
- 1975
- Branchen
- Automobil, Antriebstechnik, Wälzlager, Werkzeugindustrie, Medizintechnik, Luft- und Raumfahrt
- 01
Rohstoffauswahl: Industriediamant und CBN von namhaften Quellen
- 02
Werkzeugauslegung auf Maschine, Werkstück und Prozess
- 03
Herstellung der Schleif-, Abricht- und Schneidwerkzeuge (Sintern, Galvanik).
- 04
Beschichtung von Schneidwerkzeugen (TiN, TA, AC, EL, TNP)
- 05
Prozessnachweis aus freigegebenen Kundenprozessen
- 06
Nachschleif- und Wiederbelegungsservice
Schleifmittel, Bindungen und Schneidstoffe
CBN (kubisches Bornitrid)

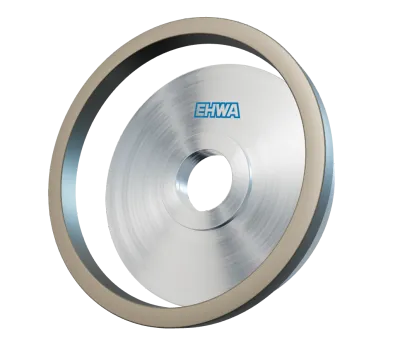

Körnung B46–B252 zum Schleifen gehärteter und hochlegierter Stähle, z. B. Nockenwellen- und Lagerschleifen.
Diamant (natur, mono, CVD, PKD)
Schleifmittel und Schneidstoff für Hartmetall, Keramik, Glas, Silizium sowie PKD-Schneidwerkzeuge für Aluminium und Verbundwerkstoffe.
Keramikbindung
Formbeständige Sinterbindung für Nockenwellen-, Kurbelwellen- und Lagerschleifen mit exzellenter Abrichtbarkeit.
Kunstharzbindung (Phenol, Polyimid)
Hohe Schnittleistung und geringe Schleifkräfte, u. a. für Werkzeug- und WSP-Schleifen.
Metallbindung (Bronzebasis)
Sehr hohe Verschleißbeständigkeit für Honsteine, Glasschleifen und Topfabrichter.
Hybridbindung
Kombination aus Metall- und Kunstharzbindung für hohe Abtragsleistung und leichtes Abrichten im Werkzeugschleifen.
Galvanische Bindung
Einschichtige Nickelbindung mit hoher Schleifleistung, für komplexe Profile und Wiederbelegung.
PKD- und PCBN-Wendeschneidplatten
Zerspanung von Aluminium, Guss und gehärtetem Stahl in Serie und Großserie.
Hartmetall
Werkstückwerkstoff beim Schleifen von Wendeschneidplatten mit Ra 0,15–0,25 µm.
Werkzeugbeschichtungen
Beschichtungen mit 2300–3500 Hv für Gusseisen, gehärteten Stahl und Lagerschalen.
Standorte
Eschborn-Niederhöchstadt
DEZentrale und Vertriebsniederlassung EHWA Europe
Osan
KRHauptsitz und Produktion Ehwa Diamond
Dongtan
KRForschungs- und Entwicklungszentrum
Pyeongtaek
KRProduktionsstandort
Seocheon
KRProduktionsstandort (seit 1993)
Weihai
CNProduktionsstandort (seit 1997)
Shanghai
CNProduktionsstandort (seit 2002)
Fujian
CNProduktionsstandort (seit 1993)
Werkzeuge und Bauteile
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CBN- und Diamantschleifwerkzeuge (Außenrund-, Profil-, Einstech-, Doppelplanschleifen)Oberfläche | Ra 0,15 – 0,25 µm (Prozessbeispiel). | bis Ø 650 mm (Schleifscheibe) | – | Serie / Großserie | CBN, Diamant, Kunstharzbindung, Keramikbindung (VEWN, VBTM), Metallbindung, Hybridbindung |
| Werkzeugschleifen (Nuten-, Profil-, Rundschleifen von Bohrern, Schaftfräsern).Oberfläche | ±0,01 mm (Nutbreite, Prozessbeispiel) · Ra 0,4 – 0,6 µm | 60 mm (Werkzeuglänge Beispiel) × Ø 75 – 400 mm (Scheibe) | – | Serie | Vollhartmetall K30 – K40, HSS, PM-Stähle, hochlegierte Werkzeugstähle, Diamant, CBN |
| Nockenwellenschleifen (CBN-Profilschleifen)Oberfläche | – | Ø 650 mm (Schleifscheibe) | – | Serie | Gusseisen mit Kugelgraphit (FCD), geschmiedeter Stahl |
| KurbelwellenschleifenOberfläche | – | – | – | – | hochlegierte Vergütungsstähle, Gusswerkstoffe mit harter Randzone |
| Einstechschleifen von GetriebeteilenOberfläche | – | Ø 350 mm | – | Großserie | Gehärtete Stähle |
| Lagerschleifen (Außen-, Innen- und Laufbahnschleifen; Horseshoe-Planschleifen)Oberfläche | – | bis Ø 650 mm | – | Serie | 100Cr6, hochlegierte Stahlsorten, Superlegierungen auf Nickelbasis, NE-Metalle, Glas |
| Schleifen von Wendeschneidplatten (Umfangs-, Frei- und Planflächen)Oberfläche | Ra 0,15 – 0,25 µm | Ø 75 – 400 mm, Sonderabmessungen auf | – | Serie / automatisierte Fertigungslinien | Hartmetall K20 – K40, Cermet, PKD/PCBN, Diamant, CBN |
| Honsteine für Zylinderblock-/Pleuelstangenhonen (Grob-, Schlicht-, Feinschlicht-/Plateauhonen)Oberfläche | – | Bohrungsdurchmesser Zylinderblock 75 – × Pleuelstange 40 – 55 mm | – | Serie | Grauguss, CGI, Stahl, PM-Werkstoffe, Vergütungsstahl |
| CBN-Schleifstifte – Sitz- und Bohrungsschleifen von InjektorkomponentenOberfläche | – | Werkstückdurchmesser 4 – 8 mm | – | Serie | Gehärteter Stahl für Diesel-Einspritzventile (> 60 HRC) |
| Honen und Schleifen von Bremsscheiben (CBN-Segmente, ZAPEX-G, Mevious)Oberfläche | – | – | – | – | Gusseisen (Reibring), beschichtete Bremsscheiben (TiC 250 µm, SUS 100 µm) |
| Bremsbelagschleifen (BSL- und Galvanikscheiben)Oberfläche | – | – | – | – | Bremsbelag, Reibflächen |
| Nuten- und GewindeschleifenOberfläche | – | – | – | – | Bohrer, Schaftfräser, CBN, Diamant |
| Kantenschleifen von Glas (Metallbindung M-Serie)Oberfläche | – | – | – | – | Automobilglas, Haushaltsgeräteglas, Optikglas, Quarz, Keramik, Stein, Ferrite |
| Läppen und Polieren harter WerkstoffeOberfläche | – | – | – | – | harte Werkstoffe, G45/G30/G15-Körnung |
| Drehen mit PKD-/PCBN/CBN-Wendeschneidplatten (Außenrund, Innenrund, Stechen/Kontur)Zerspanung | – | – | – | Serie / Großserie | Eisenwerkstoffe, Gusslegierungen, gehärteter Stahl, hochlegierte Stähle, Nicht-Eisenmetalle, Aluminiumlegierungen, Kupferlegierungen, Composite, Holz |
| Fräsen mit PKD-/PCBN-Schneidwerkzeugen (Kassettenfräser, Monoblockfräser, Schaftfräser)Zerspanung | – | – | – | Serie / Großserie | Aluminiumlegierungen (vc = 800 – 3.000 m/min), Aluminiumlegierung (Zylinderköpfe), Gusseisen (Zylinderblock), PKD/PCBN, Hartmetall |
| Bohren mit PKD-/PCBN-Werkzeugen (EDHHE, EDHDD, EDDS, EDTMS-Gewindefräser)Zerspanung | – | – | – | – | Aluminiumlegierungen, PKD, PCBN |
| Reiben (EDRS, EDRS + Spanbrecher, Stufenreibahle)Zerspanung | – | – | – | – | Aluminiumlegierungen, PKD |
| Diamantabrichtrollen (RR, RP, IP1, IP2, NP) und statische Abrichter (Einkorn-, Form-, Mehrkorn)Oberfläche | Enge Toleranzen im wenige-µm-Bereich | Rollendurchmesser ca. 120 – 200 mm | – | Serie | Naturdiamant, Monokristall, CVD, PKD |
| Metallgebundene Topfabrichter für Keramikbindungen (20.000 – 30.000 Abrichtungen)Oberfläche | – | – | – | – | Diamant, Metallbindung |
| Sonderanfertigungen: OKD-Kreissägen, Auflagelineale, Diamant-MesstasterZerspanung | – | – | – | – | PKD, Diamant |
| Waferbearbeitung (Back Grinding, Dicing, Microblades, CMP-Pad-Konditionierer, Trockenpolitur)Oberfläche | – | – | – | – | Silizium, SiC, Glas, Display |
| Diamantwerkzeuge für Glas, Display, LED und Solar (Trennen, Bohren, Schleifen, Polieren)Oberfläche | – | – | – | – | Glas, Keramik, Silizium, SiC |
| Beschichtung von Schneidwerkzeugen (TiN, TA, AC, EL, TNP)Oberfläche | – | – | – | – | Härte 2300 – 3500 Hv |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| WSP-Schleifmaschine | Agathon 400 PENTA | – | – | – | Kundenprozess (Referenzangabe) |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Die Produktion ist seit 1993 nach ISO 9001 zertifiziert; seit 2002 gilt ISO 14001 und seit 2003 die OSA-Zertifizierung (Organisation for the Safety of Abrasives). Prozessbelege und Messwerte stammen aus freigegebenen Kundenprozessen.
| Nachweis | Osan |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| OSA (Organisation for the Safety of Abrasives) |
