Freiformschmiede für Schmiedestücke, nahtlos gewalzte Ringe und einbaufertige Schmiedebauteile bis 20.000 kg Stückgewicht.
Hammerwerk Erft G. Diederichs GmbH & Co. KG
Bad Münstereifel-Arloff (DE)Neu auf Amplifa
Freiformschmiede mit Schmiedetradition seit 1950
Hammerwerk Erft ist eine eigentümergeführte Freiformschmiede mit Sitz in Bad Münstereifel-Arloff (Nordrhein-Westfalen). Das Unternehmen fertigt Freiformschmiedestücke von ca. 20 bis 20.000 kg Stückgewicht auf Freiformschmiedepressen (12–35 MN) und Dampfhämmer (400–3.000 kg Bärgewicht) sowie nahtlos radial-axial gewalzte Ringe mit Außendurchmesser von 250 bis 2.800 mm. Die Wertschöpfung umfasst Presswerk, Hammerwerk, Ringwalzwerk, eigene Wärmebehandlung (Vergüten, Normalglühen u. a.), mechanische Bearbeitung konventionell und CNC bis zur Fertigbearbeitung sowie zerstörende und zerstörungsfähige Werkstoffprüfung in-house. Werkstoffbasis sind zertifizierte Stähle (unlegiert, legiert, austenitisch, duplex), Nickelbasislegierungen, Kupfer und Buntmetalle; nahezu 100% recycelter Stahl wird eingesetzt. Abnehmerbranchen sind Getriebebau, Windkraft, Armaturenbau, Schiffsbau, Energie, Maschinenbau und Defence. Beliefert wird weltweit mit Schwerpunkt Westeuropa, ergänzt um Lohnschmieden und Eilservice für Havariefälle.
- Standort
- Bad Münstereifel-Arloff
- Verfahren
- Freiformschmieden (Presswerk, 12–35 MN), Freiformschmieden (Hammerwerk, Dampfhämmer 400–3.000 kg Bärgewicht), Radial-axiales Ringwalzen (nahtlos gewalzte Ringe, offenes Kaliber), Geschmiedete Ringe, Formwellen / Flanschwellen schmieden, Geschmiedete Stäbe (rund/quadratisch/rechteckig), Hohlschmieden (Hohlkörper), 3D-Schmieden von Scheiben, Lochscheiben, Nabenscheiben, Doppelnabenscheiben, Zapfen
- Werkstoffe
- Unlegierte und niedriglegierte Stähle, Einsatzstähle, Vergütungsstähle, Nitrierstähle, Werkzeugstähle, Wälzlagerstähle, Warmfeste Stähle, RSH Stähle
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, ISO 50001:2018, Zulassung ABS, Zulassung BV, Zulassung ClassNK, Zulassung DNV AMC, Zulassung DNV MSA, Zulassung DNV SPA High-Grade, Zulassung KR, Zulassung LRS, Zulassung TÜV 2014/68/EU und AD2000-Merkblatt W0, Zulassung RINA, Zulassung Türk Loydu, Zulassung TPG, ISO 9001:2015 (DNV), ISO 14001:2015 (DNV), ISO 50001:2018 (DNV), ABS, Bureau Veritas (BV), ClassNK, DNV AMC, DNV MSA, DNV SPA High-Grade, KR, Lloyd's Register (LRS), RINA, Türk Loydu, TÜV 2014/68/EU und AD2000-Merkblatt W0, TPG
- Gegründet
- 1950
- Branchen
- Getriebebau, Windkraft, Armaturenbau, Schiffsbau, Energie, Maschinenbau
- 01
Beratung zu Werkstoff und Güte
- 02
Prozessauslegung
- 03
Beschaffung zertifizierter Stahlerzeugnisse (nahezu 100% recycelter Stahl)
- 04
Freiformschmieden (Press- und Hammerwerk)
- 05
Radial-axiales Ringwalzen
- 06
Wärmebehandlung
- 07
Mechanische Bearbeitung bis Fertigbearbeitung
- 08
Werkstoffprüfung und Qualitätssicherung
- 09
Vertrieb und Lieferung

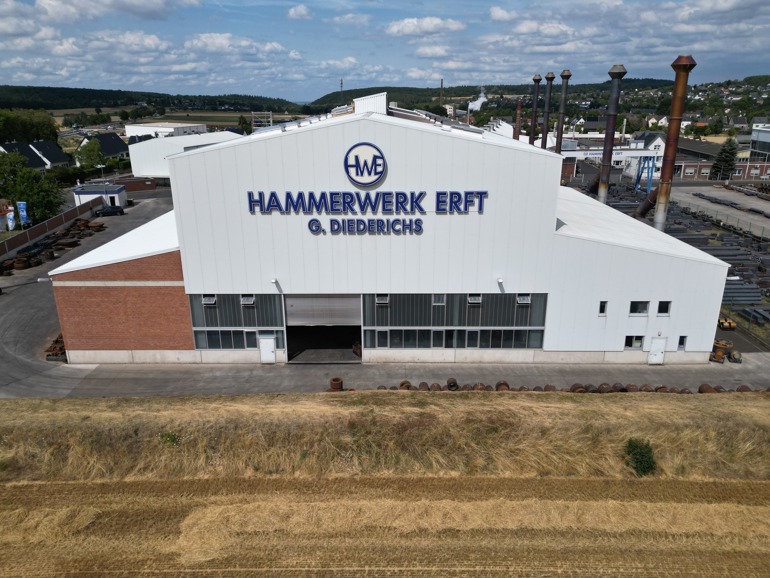

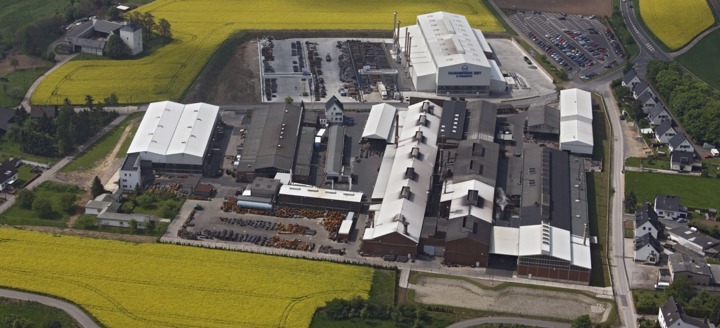

Standorte
Bad Münstereifel-Arloff
DEProduktionsstätte und Verwaltung: Presswerk, Hammerwerk, Ringwalzwerk, Wärmebehandlung, mechanische Bearbeitung,
- Stückgewicht / Größe
- Freiformschmiedestücke ca. 20–20.000 kg; Einsatzgewicht bis
- Losgröße
- Prototyp bis Großserie, kundenspezifisch
- Werkstoffe
- Unlegierte/legierte Stähle, Edelstähle, Nickelbasislegierungen, Kupfer, Buntmetalle
- Freiformschmiedepressen 12–35 MN
- Dampfhämmer 400–3.000 kg Bärgewicht
- Prozessgesteuerte Schmiedeöfen bis 250 t Kapazität
- Freifahrende Auto-Schmiedemanipulatoren bis 40 t
- Elektroölhydraulische Manipulatoren
- Ringwalzwerk radial-axial, offenes Kaliber
- Karusselldrehmaschinen bis 2.800 mm Drehdurchmesser
- Spitzendrehmaschinen bis 10.000 mm Drehlänge
- Spezialbohrdrehmaschinen für hohlgeschmiedete Wellen und Zylinder
- Bohr- und Fräsmaschinen
- Drehbänke (konventionell und CNC)
Bauteile

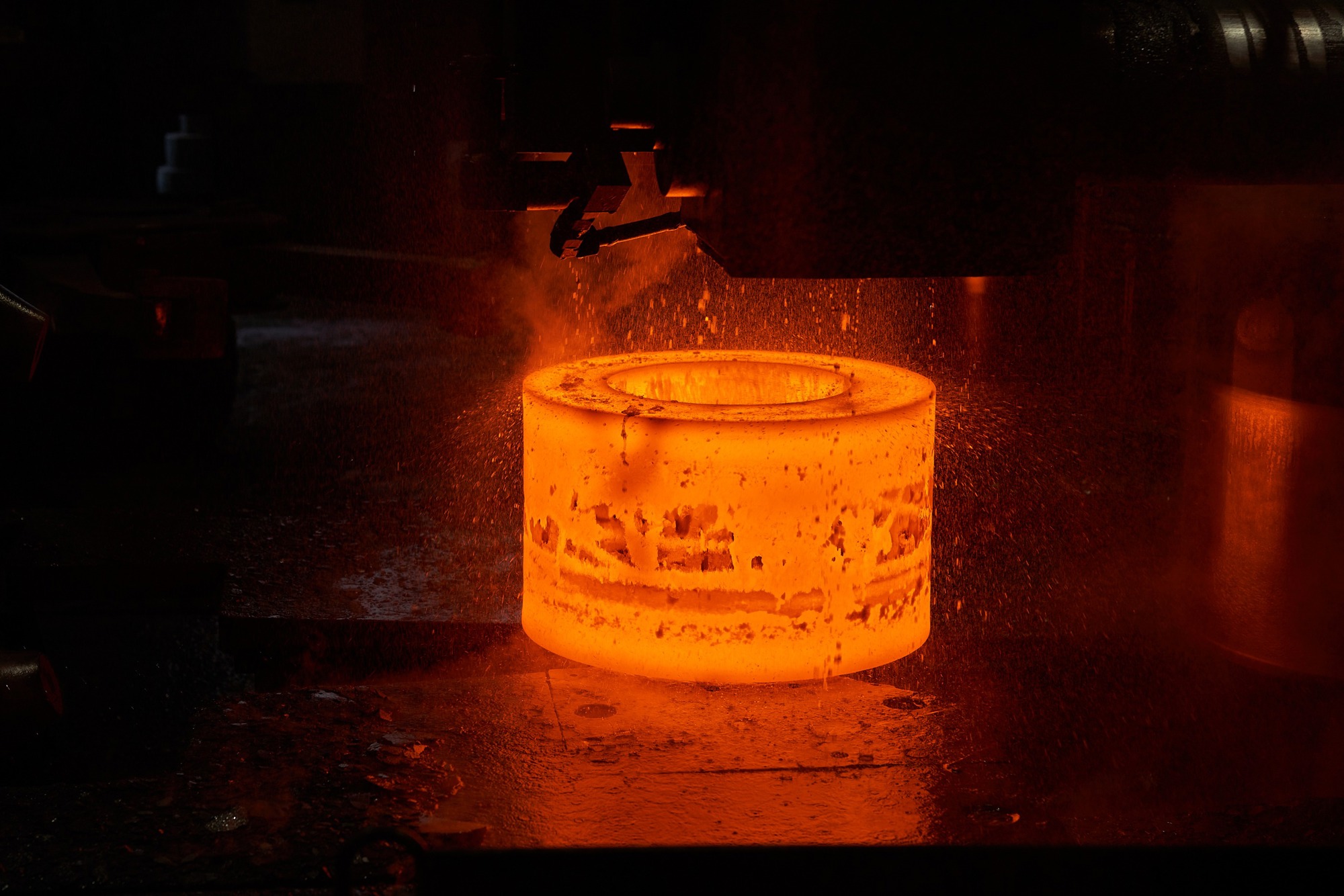

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Freiformschmieden (Presswerk, 12–35 MN)Umformung | – | – | ca. 20 kg – 28.000 kg Einsatzgewicht / 20.000 kg | – | Unlegierte und niedriglegierte Stähle, Einsatzstähle, Vergütungsstähle, Nitrierstähle, Werkzeugstähle, Wälzlagerstähle, Warmfeste Stähle, RSH Stähle, Austenite, Duplex-Stähle, Martensite und Weichmartensite, Hochlegierte Stähle, Nickelbasislegierung, Kupfer, Buntmetalle |
| Freiformschmieden (Hammerwerk, Dampfhämmer 400–3.000 kg Bärgewicht)Umformung | – | – | ca. 20 kg – ca. 20.000 kg | – | Unlegierte und niedriglegierte Stähle, Einsatzstähle, Vergütungsstähle, Nitrierstähle, Werkzeugstähle, Wälzlagerstähle, Warmfeste Stähle, RSH Stähle, Austenite, Duplex-Stähle, Martensite und Weichmartensite, Nickelbasislegierung, Kupfer |

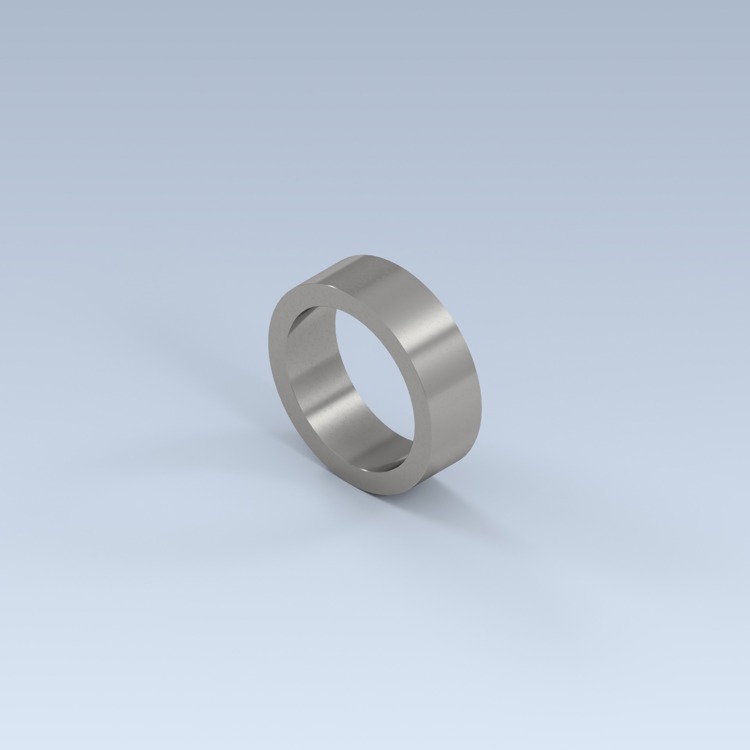

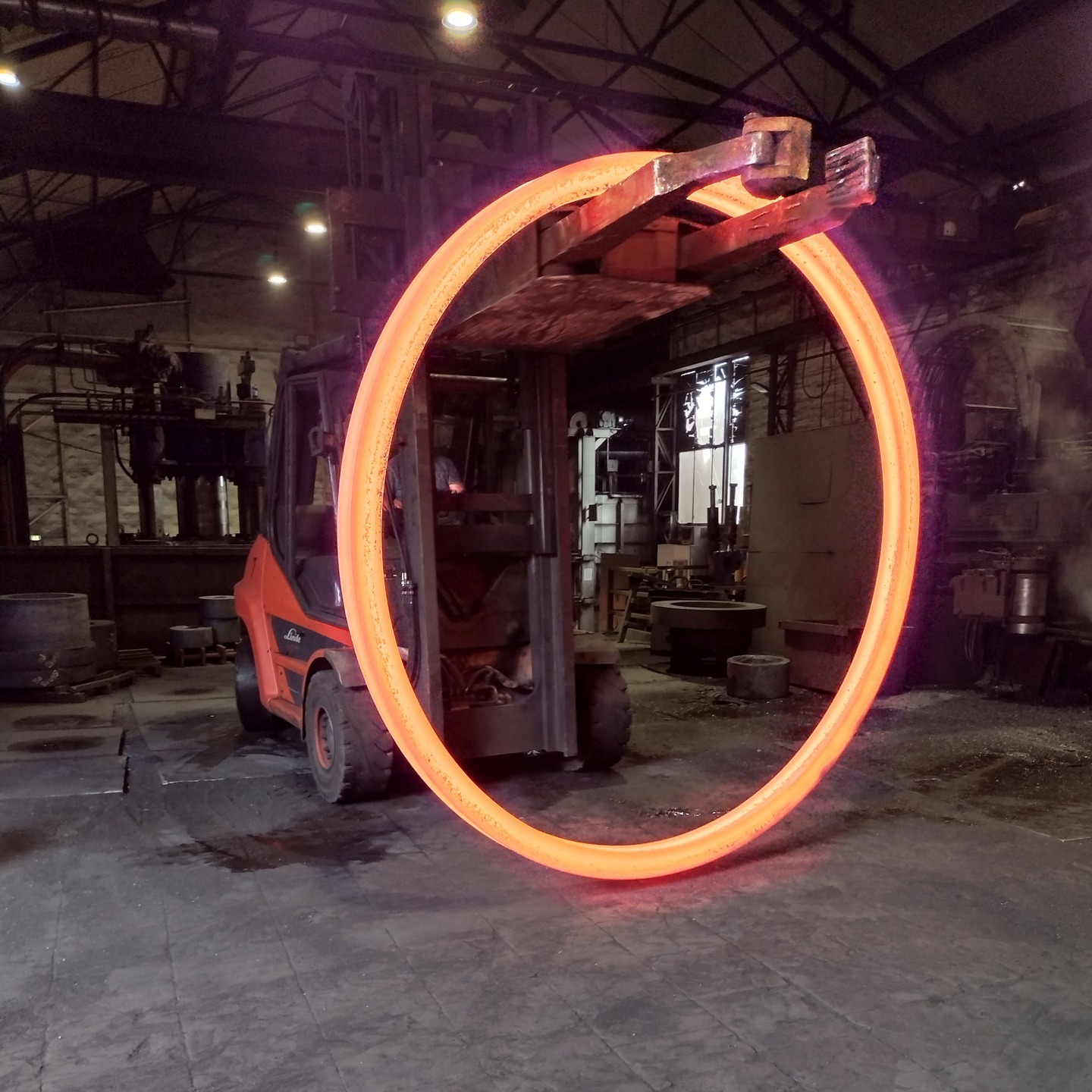

| Radial-axiales Ringwalzen (nahtlos gewalzte Ringe, offenes Kaliber)Umformung | – | Außendurchmesser 2.800 mm × Höhe 700 mm | ca. 15 kg – ca. 4.000 kg | – | Stähle, Buntmetalle |

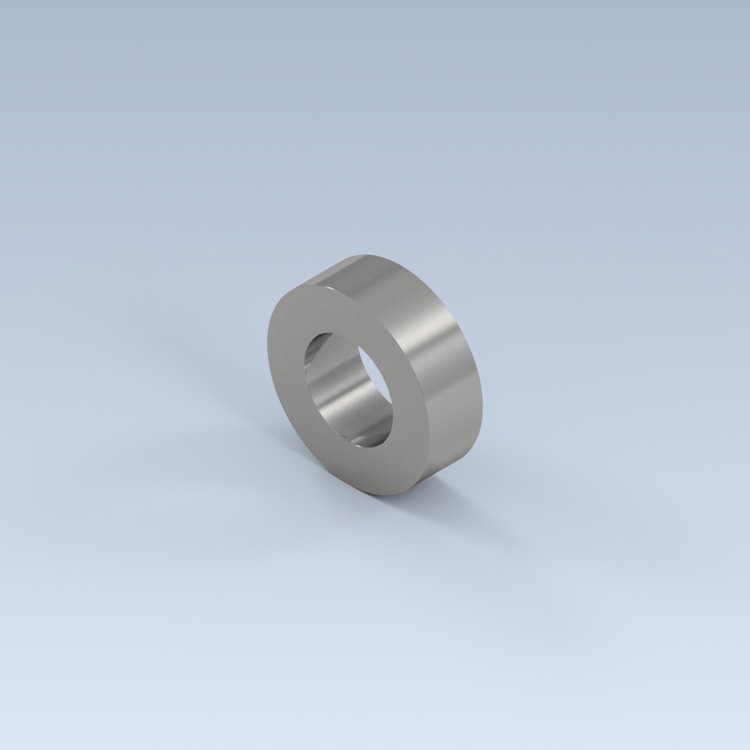

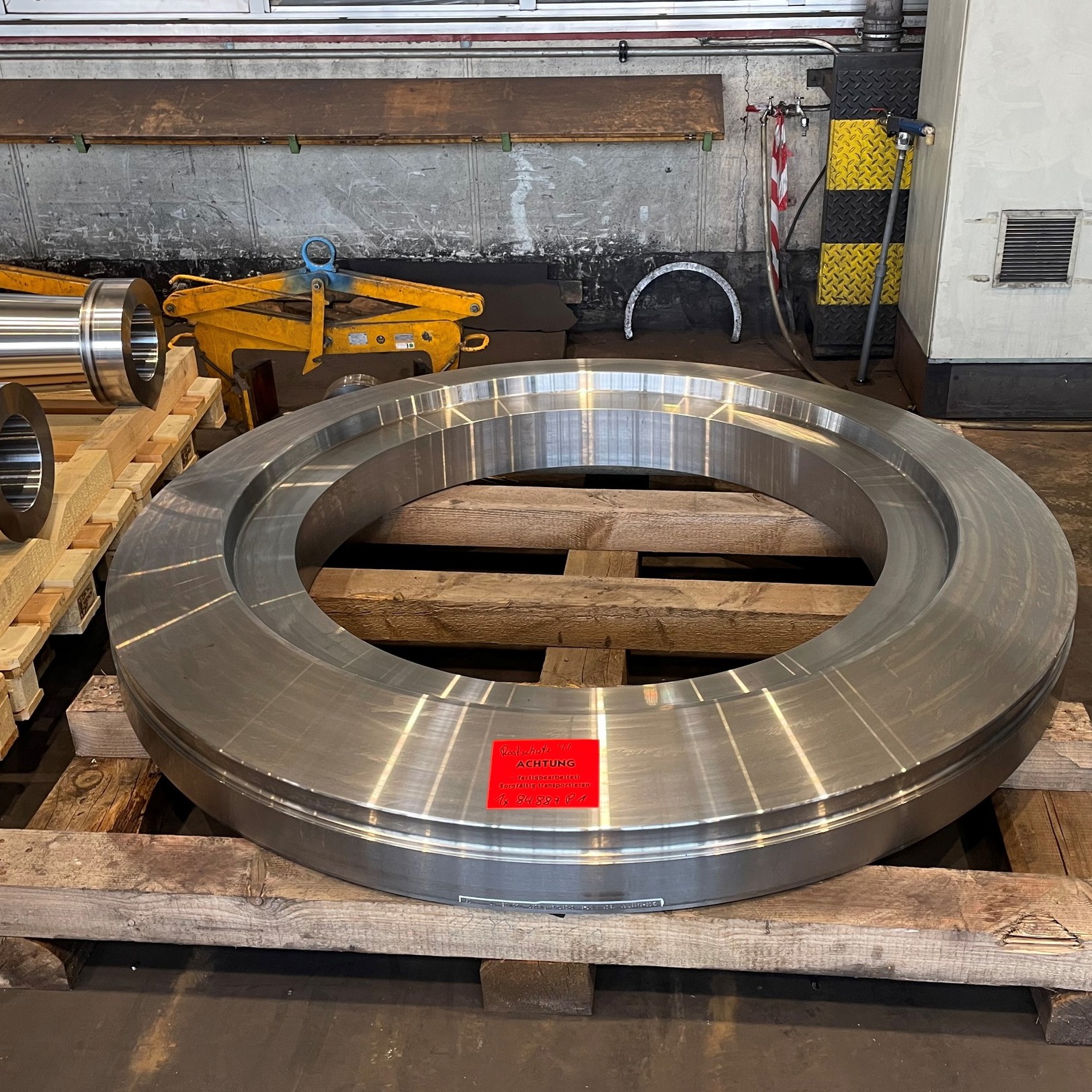

| Geschmiedete RingeUmformung | – | Durchmesser ca. 2.500 mm | ca. 700 kg – ca. 18.000 kg | – | Stähle, Buntmetalle |
| Formwellen / Flanschwellen schmiedenUmformung | – | Flanschdurchmesser ca. 1.800 mm | ca. 20 kg – ca. 20.000 kg | – | Stähle |
| Geschmiedete Stäbe (rund/quadratisch/rechteckig)Umformung | – | bis ca. 1.000 mm Dicke | ca. 20 kg – ca. 20.000 kg | – | Stähle |
| Hohlschmieden (Hohlkörper)Umformung | – | ca. 3.000 mm | ca. 18.000 kg | – | Stähle |
| 3D-Schmieden von Scheiben, Lochscheiben, Nabenscheiben, Doppelnabenscheiben, ZapfenUmformung | – | – | ca. 20 kg – ca. 18.000 kg | – | Stähle |
| Stauchteile (mit Hilfsgesenken schmieden)Umformung | – | – | – | – | Stähle |
| Lohnschmieden (inkl. Prozessauslegung, Schmieden, Wärmebehandlung)Umformung | – | – | – | – | Hochlegierte Stähle, Austenitische Stähle, Nickelbasislegierung, Kupfer |
| VergütenWärmebehandlung | – | – | – | – | Stähle |
| NormalglühenWärmebehandlung | – | – | – | – | Stähle |
| BG-/BF-GlühenWärmebehandlung | – | – | – | – | Stähle |
| WeichglühenWärmebehandlung | – | – | – | – | Stähle |
| LösungsglühenWärmebehandlung | – | – | – | – | Stähle, Buntmetalle |
| SpannungsarmglühenWärmebehandlung | – | – | – | – | Stähle |
| WasserstoffeffusionsglühenWärmebehandlung | – | – | – | – | Stähle |
| Sonderwärmebehandlungen nach KundenspezifikationWärmebehandlung | – | – | – | – | Stähle |
| KarusselldrehenZerspanung | – | bis 2.800 mm Drehdurchmesser | – | – | Stähle, Buntmetalle |
| SpitzendrehenZerspanung | – | bis 10.000 mm Drehlänge | – | – | Stähle, Buntmetalle |
| Spezialbohrdrehen (hohlgeschmiedete Wellen und Zylinder)Zerspanung | – | – | – | – | Stähle |
| Bohren und FräsenZerspanung | – | – | – | – | Stähle, Buntmetalle |
| Fertigbearbeitung bis zum einbaufertigen BauteilZerspanung | – | – | – | – | Stähle, Buntmetalle |
| Zerstörende und zerstörungsfreie Werkstoffprüfung (UT/PT/MT/VT, Prüfer nach DIN EN ISO 9712 Level 3)Prüfung | – | – | – | – | Stähle, Buntmetalle |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Freiformschmiedepresse | – | – | Presskraft 12 bis 35 MN, Einsatzgewicht bis 28.000 kg | – | Bad Münstereifel |
| Dampfhämmer | – | – | Bärgewicht 400 bis 3.000 kg | – | Bad Münstereifel |
| Prozessgesteuerte Schmiedeöfen | – | – | Kapazität bis 250 Tonnen | – | Bad Münstereifel |
| Freifahrende Auto-Schmiedemanipulatoren | – | – | Tragfähigkeit bis 40 t | – | Bad Münstereifel |
| Elektroölhydraulische Manipulatoren | – | – | – | – | Bad Münstereifel |
| Ringwalzwerk (radial-axial, offenes Kaliber) | – | – | Außendurchmesser 250–2.800 mm, Höhe 45–700 mm, 15–4.000 kg | – | Bad Münstereifel |
| Karusselldrehmaschinen | – | – | bis 2.800 mm Drehdurchmesser | – | Bad Münstereifel |
| Spitzendrehmaschinen | – | – | bis 10.000 mm Drehlänge | – | Bad Münstereifel |
| Spezialbohrdrehmaschinen | – | – | für hohlgeschmiedete Wellen und Zylinder | – | Bad Münstereifel |
| Bohr- und Fräsmaschinen | – | – | – | – | Bad Münstereifel |
| Drehbänke (konventionell und CNC-gesteuert) | – | – | – | – | Bad Münstereifel |
Zusatzleistungen
Qualität und Zulassungen
Alle zerstörenden und zerstörungsfreien Prüfungen (UT/PT/MT/VT) für Freiformschmiedestücke und Ringe werden in-house nach Normen und Kundenspezifikationen durchgeführt und attestiert; mehr als 15 Spezialisten sind in der Qualitätssicherung tätig, mehrere Prüfer nach DIN EN ISO 9712 Level 3 zertifiziert. Auf Kundenwunsch begleiten Klassifikations- und Abnahmegesellschaften die Produktprüfungen.
| Nachweis | Bad Münstereifel-Arloff |
|---|---|
| ISO 9001:2015 (DNV) | |
| ISO 14001:2015 (DNV) | |
| ISO 50001:2018 (DNV) | |
| ABS | |
| Bureau Veritas (BV) | |
| ClassNK | |
| DNV AMC | |
| DNV MSA | |
| DNV SPA High-Grade | |
| KR | |
| Lloyd's Register (LRS) | |
| RINA | |
| Türk Loydu | |
| TÜV 2014/68/EU und AD2000-Merkblatt W0 | |
| TPG |
Historie
- 1950
Gründung des Unternehmens auf Basis der über 400-jährigen Schmiedeerfahrung der Gründerfamilie Diederichs.
- 1951
Produktionsaufnahme mit sechs Mitarbeitenden.
- 1991
Erste nicht konzerngebundene Freiformschmiede Deutschlands mit Zertifizierung nach DIN/ISO 9002 - EN 9002 (Erstzertifizierung ISO 9001-Vorgänger: 4. November 1991).
- 2010
Erstzertifizierung des Umwelt-Managementsystems nach ISO 14001 (28. Juli 2010).
- 2013
Erstzertifizierung des Energie-Managementsystems nach ISO 50001 (28. Juli 2013).
