Konstruktion, Werkzeugbau und Spritzguss von Spritzgusswerkzeugen für Prototypen, Klein- und Mittelserien – aus einer Hand.
HWF Hessische Werkzeug- und Formenbau GmbH
Eppertshausen (bei Darmstadt)Neu auf Amplifa
1956Gegründet
68Mitarbeitende
EppertshausenStandort
Werkzeuggewichte bis 40 tBauteilgröße
Spritzgießen 100–1.500 t SchließkraftKapazität
Über HWF
Die HWF Hessische Werkzeug- und Formenbau GmbH entwickelt und fertigt in Eppertshausen bei Darmstadt Spritzgusswerkzeuge für technische Kunststoffteile – von Prototypen- bis zu Serienwerkzeugen. Das Leistungsspektrum umfasst CAD/CAM-Konstruktion, CNC-Fräsen in 3- und 5-Achs-Ausführung, Senk- und Drahterodieren, Schleifen, Drehen, Tuschieren und Werkzeugmontage sowie eine eigene Spritzerei mit Schließkräften von 100 bis 1.500 Tonnen. Mit dem Multitool-Konzept realisiert HWF Prototypen, Klein- und Mittelserien von 50 bis 10.000 Teilen, einschließlich 2K-Spritzguss, LSR, Insert-Molding, Mikro- und Hochtemperatur-Spritzguss. Ergänzend bietet das Unternehmen Werkzeugservice (Wartung, Inspektion, Reinigung) sowie Second Stage: die Aufarbeitung und Serienreifmachung importierter Werkzeuge. Kunden stammen unter anderem aus Automobil, Nutzfahrzeugen, Medizin, Elektronik und Haushalt. Das Unternehmen beschäftigt rund 68 Mitarbeiter, davon 38 ausgebildete Werkzeugmacher und 6 Meister.
- Standort
- Eppertshausen
- Verfahren
- Spritzgusswerkzeugbau (Prototypen-, Kleinserien- und Serienwerkzeuge), Spritzgießen (1K und 2K, Bemusterung und Kleinserie), Multitool Spritzgusswerkzeug (Prototypen, Vorserien, Kleinserien), Optischer Spritzguss / Hochglanz- und Class-A-Spritzguss, Mikro-Spritzguss (Micro Molding), Hochtemperatur-Spritzguss, Insert-Molding (Umspritzen von Einlegern), 2K-/Multi-Komponenten-Spritzguss
- Werkstoffe
- PP (Polypropylen), PA (Polyamid), PC (Polycarbonat), PMMA (Polymethylmethacrylat), PBT, POM, PC/ABS, ABS
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1956
- Mitarbeiter
- 68
- Branchen
- Automobil / Automobilzulieferer, Nutzfahrzeuge, Medizin, Elektronik / Sensorik, Haushalt
- 01
CAD/CAM-Konstruktion und Programmierung
- 02
CNC-Fräsen (3-/5-Achs, Großteile)
- 03
Senkerodieren und Drahterodieren
- 04
Schleifen, Drehen, Tuschieren
- 05
Werkzeugmontage
- 06
Spritzgießen und Bemusterung
- 07
Werkzeugservice und Reparatur
Standorte
Eppertshausen
DEHauptsitz: Konstruktion, Werkzeugbau, Spritzguss, Werkzeugservice
- Stückgewicht / Größe
- Werkzeuggewichte bis 40 t; Fräswerkstücke bis 21 t
- Losgröße
- Multitool 50–10.000 Teile
- Werkstoffe
- Werkzeugstahl; Thermoplaste, LSR, faserverstärkte Kunststoffe
- Spritzgießmaschinen Arburg, ENGEL, DEMAG, KraussMaffei, Ferromatik (100–1.500 t, 1K/2K)
- Großfräsen Iberimex-Zayer Kpcu-6000-AR, Arion 3000, Soramill SP 5000
- 5-Achs-Bearbeitungszentren Hermle C 22 UP bis C 62 UP, C 600 V, C 1.200 V
- Exeron HSC 600/5
- NC-Senkerodiermaschinen Zimmer + Kreim, Exeron EDM 314/316 XXL
- Drahterodiermaschinen Sodick
- Flach- & Diaformschleifmaschine ABA
- Tuschierpressen Reis TUS 90/200/300
Bauteile

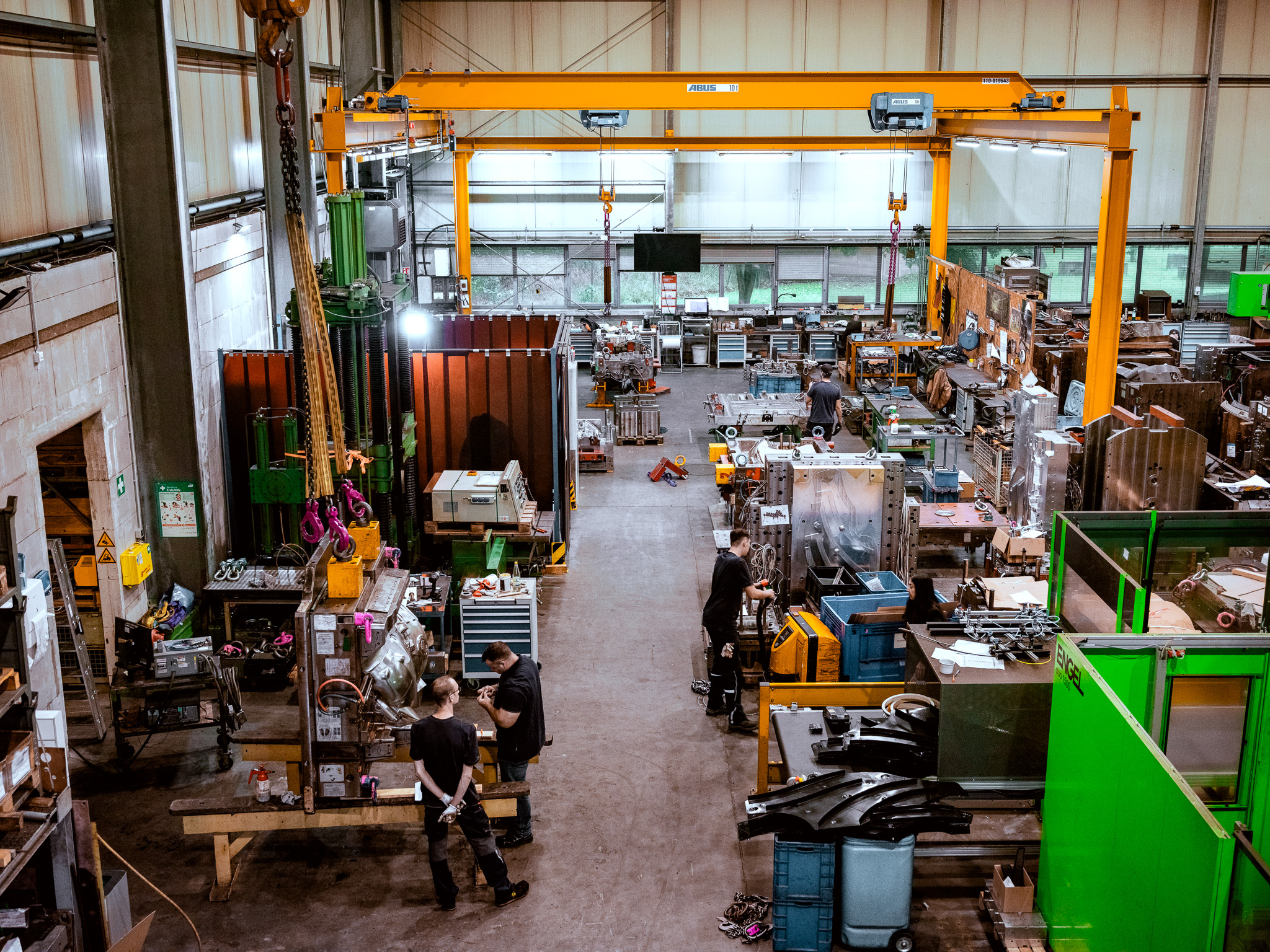

Einblicke in die Fertigung
Branchen
Automobil / AutomobilzuliefererNutzfahrzeugeMedizinElektronik / SensorikHaushalt
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Spritzgusswerkzeugbau (Prototypen-, Kleinserien- und Serienwerkzeuge)Kunststoff | – | 1.500 mm × 1.500 mm × 1.000 mm | 40 t | – | Kunststoffe (technische Thermoplaste) |
| Spritzgießen (1K und 2K, Bemusterung und Kleinserie)Kunststoff | – | – | 4.000 g Schussgewicht (PP) | 50 Teile – 10.000 Teile (Multitool-Idealbereich) | PP, PA, PC, PMMA, PBT, POM, PC/ABS, PPS, PSU, PEI, LSR, faserverstärkte Kunststoffe |
| Multitool Spritzgusswerkzeug (Prototypen, Vorserien, Kleinserien)Kunststoff | – | – | – | 50 Teile – 10.000 Teile | PA, PC, PP, PMMA, PBT, POM, PC/ABS, PPS, PSU, PEI, LSR |
| Optischer Spritzguss / Hochglanz- und Class-A-SpritzgussKunststoff | – | – | – | – | PMMA, PC |
| Mikro-Spritzguss (Micro Molding)Kunststoff | – | – | – | – | Kunststoffe |
| Hochtemperatur-SpritzgussKunststoff | – | – | – | – | PPS, PSU, PEI |
| Insert-Molding (Umspritzen von Einlegern)Kunststoff | – | – | – | – | Kunststoffe mit Metall-Einlegern |
| 2K-/Multi-Komponenten-SpritzgussKunststoff | – | – | – | – | Kunststoffe (Hart-Weich-Verbindungen) |
| LSR-Spritzguss (Liquid Silicone Rubber)Kunststoff | – | – | – | – | LSR (Liquid Silicone Rubber) |
| Spritzguss mit faserverstärkten KunststoffenKunststoff | – | – | – | – | glasfaserverstärkte Kunststoffe, kohlefaserverstärkte Kunststoffe |
| CNC-Fräsen (3-Achs)Zerspanung | – | 6.000 mm × 2.800 mm × 1.100 mm | 20 t | – | Werkzeugstahl (Werkzeugbau) |
| 5-Achs-FräsenZerspanung | – | 1.200 mm × 1.300 mm × 900 mm | 2,5 t | – | Werkzeugstahl (Werkzeugbau) |
| Konventionelles FräsenZerspanung | – | – | – | – | Werkzeugstahl (Werkzeugbau) |
| NC-Senkerodieren (EDM)Zerspanung | – | 2.000 mm × 1.180 mm × 800 mm | 8 t | – | Werkzeugstahl (Werkzeugbau) |
| DrahterodierenZerspanung | – | 1.000 mm × 600 mm | 1,2 t | – | Werkzeugstahl (Werkzeugbau) |
| Flach- & DiaformschleifenZerspanung | – | 1.000 mm × 600 mm | – | – | Werkzeugstahl (Werkzeugbau) |
| Konventionelles DrehenZerspanung | – | 1.000 mm × Ø 450 mm | – | – | Werkzeugstahl (Werkzeugbau) |
| Tuschieren / WerkzeugmontageMontage | – | – | 9 t | – | Werkzeugstahl (Werkzeugbau) |
| Laserschweißen / Laserauftragsschweißen (Werkzeugreparatur)Fügen | µm-Bereich | – | – | – | Werkzeugstahl (Werkzeugbau) |
| Werkzeugservice: Wartung, Inspektion, Reinigung, InstandhaltungOberfläche | – | – | – | – | Werkzeugstahl (Spritzguss-, Druckguss-, Press- und |
| Ultraschallreinigung von WerkzeugenOberfläche | – | – | – | – | Werkzeugstahl (Werkzeugbau) |
| Trockeneisstrahlen (Formenreinigung)Oberfläche | – | – | – | – | Werkzeugstahl (Werkzeugbau) |
| Second Stage (Aufarbeitung, Optimierung und Serienreife importierter Werkzeuge)Kunststoff | µm-Genauigkeit | – | – | – | Werkzeugstahl (Spritzguss-, Druckguss-, Umform-, Press- und |
| CAD/CAM-Konstruktion und Programmierung von SpritzgusswerkzeugenEngineering | – | – | – | – | Werkzeugstahl (Werkzeugbau) |
| Bemusterung, Prozessoptimierung und Serienfreigabe (Füllbildanalyse, Bauteilvermessung)Prüfung | – | – | – | – | Kunststoffe |
29 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Spritzgießmaschine | ARBURG | 1 | Schließkraft 100 t; Schussgewicht 130 g PP | – | Eppertshausen |
| Spritzgießmaschine 2K | ENGEL 160 t 2K | 1 | Schließkraft 160 t; Holmabstand 750×635 mm; Schussgewicht 160 g PP | – | Eppertshausen |
| Spritzgießmaschine | ENGEL 220 t | 1 | Schließkraft 220 t; Holmabstand 980×699 mm; Schussgewicht 350 g PP | – | Eppertshausen |
| Spritzgießmaschine | DEMAG 250 t | 1 | Schließkraft 250 t; Holmabstand 630×630 mm; Schussgewicht 500 g PP | – | Eppertshausen |
| Spritzgießmaschine | DEMAG 500 t | 1 | Schließkraft 500 t; Holmabstand 900×800 mm; Schussgewicht 1.000 g PP | – | Eppertshausen |
| Spritzgießmaschine 2K | KRAUSS MAFFEI 350 t 2K | 1 | Schließkraft 350 t; Holmabstand 720×720 mm; Schussgewicht 550/190 g PP; 2K Drehteller | – | Eppertshausen |
| Spritzgießmaschine | FERROMATIK 1350 t | 1 | Schließkraft 1.350 t; Holmabstand 1.580×1.320 mm; Schussgewicht 2.400 g PP | – | Eppertshausen |
| Spritzgießmaschine 2K | ENGEL 1500 t 2K / DUO 1500 | 1 | Schließkraft 1.500 t; Holmabstand 1.530×1.275 mm; Schussgewicht 4.000/700 g PP; Prägen, 2K, | – | Eppertshausen |
| Spritzgießmaschine | ENGEL victory 160 | 1 | – | – | Eppertshausen |
| Großfräse / Portalfräsmaschine | Iberimex-Zayer Kpcu-6000-AR | 1 | 6.000 × 2.800 × 1.100 mm; max. Werkstück 20 t | – | Eppertshausen |
| Großfräse | Iberimex-Zayer Arion 3000 | 1 | 3.000 × 2.000 × 1.100 mm; max. Werkstück 10 t | – | Eppertshausen |
| Großfräse | Soramill SP 5000 | 1 | 3.500 × 1.200 × 1.600 mm; max. Werkstück 21 t (5 t/m²) | – | Eppertshausen |
| CNC-Fräse | Dropp & Rein FS 1255 DA 30 | 1 | 2.400 × 1.250 × 1.000 mm; max. Werkstück 10 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 62 UP | 1 | 1.200 × 1.300 × 900 mm; max. Werkstück 2,5 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 32 UP (mit 7-fach Palettenwechsler) | 1 | 650 × 650 × 500 mm; max. Werkstück 1,0 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 22 UP (mit 11-fach Palettenwechsler) | 1 | 450 × 600 × 330 mm; max. Werkstück 0,3 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 40 UP | 2 | 850 × 700 × 500 mm; max. Werkstück 1,4 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 1.200 V | 1 | 1.200 × 900 × 500 mm; max. Werkstück 1,8 t | – | Eppertshausen |
| 5-Achs-Bearbeitungszentrum | Hermle C 600 V | 1 | 600 × 450 × 450 mm; max. Werkstück 1,0 t | – | Eppertshausen |
| 5-Achs-Fräse / HSC | Exeron HSC 600/5 | 1 | 200 × 650 × 550 mm; max. Werkstück 0,4 t | – | Eppertshausen |
| CNC-Fräse | Deckel FP 2–4 (Dialog 4–11) | – | 450 × 350 × 400 mm; max. Werkstück 0,45 t | – | Eppertshausen |
| Konventionelle Fräsmaschinen | Diverse | – | – | – | Eppertshausen |
| NC-Senkerodiermaschine | Zimmer + Kreim | 1 | bis 925 × 694 × 408 mm; max. Werkstück 1 t | – | Eppertshausen |
| NC-Senkerodiermaschine | Exeron EDM 316 XXL | 1 | 2.000 × 1.180 × 800 mm; max. Werkstück 8 t | – | Eppertshausen |
| NC-Senkerodiermaschine | Exeron EDM 314 | 2 | 1.200 × 900 × 700 mm; max. Werkstück 4 t | – | Eppertshausen |
| Drahterodiermaschine | Sodick | 2 | bis 1.000 × 600 mm; max. Werkstück 1,2 t | – | Eppertshausen |
| Flach- & Diaformschleifmaschine | ABA | 1 | bis 1.000 × 600 mm | – | Eppertshausen |
| Konventionelle Drehmaschine | – | – | Ø 450 mm × 1.000 mm | – | Eppertshausen |
| Tuschierpresse | Reis TUS 90 / TUS 200 / TUS 300 | 3 | max. Werkstück 9 t | – | Eppertshausen |
Zusatzleistungen
Konstruktion (2D/3D CAD) und CAM-ProgrammierungWerkzeugbau für Spritzgusswerkzeuge (Prototypen bis Serien)Multitool-Konzept für Prototypen, Klein- und Mittelserien (50–10.000 Teile)Second Stage: Aufarbeitung, Reparatur und Serienreife importierter WerkzeugeWerkzeugservice: Wartung, Inspektion, Reinigung (Ultraschall, Trockeneis), InstandhaltungSpritzgussfertigung bis 1.500 t Schließkraft, 1K/2K/3K, LSR, Insert-Molding, Mikro- undLaserschweißen / ReparaturWerkzeugbemusterung, Prozessoptimierung und SerienfreigabeEigene Spritzerei mit Schließkräften 100–1.500 t
Qualität
HWF ist nach DIN EN ISO 9001:2015 durch TÜV Hessen zertifiziert (Geltungsbereich: Konstruktion, Herstellung und Überarbeitung von Spritzguss-, Press- und Blechumformwerkzeugen sowie Produktion von Kunststoffteilen). Bemusterung, Prozessoptimierung und Serienfreigabe erfolgen mit Füllbildanalyse, Druck- und Temperaturprofilen sowie Bauteilvermessung.
| Nachweis | Eppertshausen |
|---|---|
| ISO 9001 |
Historie
- 1956
Gründung als Johann Dutiné OHG
- 2006
Umfirmierung zur HWF Hessische Werkzeug- und Formenbau GmbH
