CNC-Dreh- und Frästeile, Baugruppenmontage und Sondermaschinenbau in der Handhabungstechnik.
IAT Zerspanungstechnik GmbH
LanggönsNeu auf Amplifa
Über uns
Die IAT Zerspanungstechnik GmbH entwickelt und fertigt seit mehr als 28 Jahren an ihrem Standort in Langgöns bei Gießen Teile und Produkte für die Automobilindustrie, den Maschinenbau, Pumpenhersteller, die Deutsche Bahn AG, den Weichen-, Anlagen- und Sondermaschinenbau sowie für Hersteller von Motorgeräten, Baumaschinen und Landmaschinen. Das Leistungsspektrum umfasst spanabhebende Fertigung auf modernen CNC-Dreh- und Fräsmaschinen sowie CNC-Bearbeitungszentren, Prototypen- und Einzelfertigung, Serienfertigung in kleinen bis mittleren Losgrößen sowie die Montage einbaufertiger mechanischer Baugruppen inklusive Elektrik-, Pneumatik- und Hydraulikmontage. Als Systemlieferant übernimmt das Unternehmen Material- und Kaufteilbeschaffung, Funktionstest, Ersatzteilversorgung und Logistik. Neben der Auftragsfertigung entwickelt und vertreibt IAT eigene Produkte, insbesondere Werkstückträger für die Automobilindustrie sowie Anbaugeräte für Motorgeräte und Minibagger. Die Bearbeitung erfolgt in Stählen, Gusswerkstoffen, nichtrostenden Stählen, Aluminium- und Kupferlegierungen sowie Kunststoffen.
- Standort
- Langgöns
- Verfahren
- Drehen, Fräsen, Bohren, Sägen, Lackieren, Pulverbeschichten, Sand- und Glasperlstrahlen, chem. u. galv. Vernickeln
- Werkstoffe
- ST 37, C45, 9S20K, C60, GG, GGG, Nichtrostender Stahl 1.4301, Nichtrostender Stahl 1.4571
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Branchen
- Automobilindustrie, Maschinenbau, Pumpenhersteller, Deutsche Bahn AG / Weichenbau, Anlagenbau, Sondermaschinenbau / Vorrichtungsbau
- 01
Konstruktion und Planung
- 02
Material- und Rohteilbeschaffung
- 03
CNC-Drehen und -Fräsen
- 04
Schweißen
- 05
Oberflächen- und Wärmebehandlung (Zulieferung)
- 06
Baugruppenmontage inkl. Elektrik-, Pneumatik- und Hydraulikmontage
- 07
Funktionstest und 3-D-Koordinatenmessung
- 08
Logistik und Ersatzteilversorgung
Standorte
Langgöns
DEHauptsitz und Produktion
- Losgröße
- Kleine bis mittlere Losgrößen
- Werkstoffe
- Stahl, Guss, Edelstahl, Aluminium, Kupferlegierungen, Kunststoffe
- ENSHU JE 60S CNC-Bearbeitungszentrum
- Matsuura ES-450-PC2
- Matsuura MC-1000 VG
- Reckermann BETA 10
- DAHLI MCV-1700
- MAZAK VARIAXIS 500-5X II (5-Achs)
- DOOSAN Mynx7500
- AKARI SEIKI HS-450i
- Biglia CNC B 658Y
- Gildemeister NEF 520
- ABB Schweißroboterzelle RB 1400 (IRB 1400)
- Zeiss Portalmessgerät WMM 850
- Mitutoyo LH-600 E/EG Höhenmessgerät
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrehenZerspanung | – | – | – | – | Stahl, Guss, Edelstahl, Aluminium, Kupfer-Legierungen, Kunststoffe |
| FräsenZerspanung | – | – | – | – | Stahl, Guss, Edelstahl, Aluminium, Kupfer-Legierungen, Kunststoffe |
| BohrenZerspanung | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| LackierenOberfläche | – | – | – | – | – |
| PulverbeschichtenOberfläche | – | – | – | – | – |
| Sand- und GlasperlstrahlenOberfläche | – | – | – | – | – |
| chem. u. galv. VernickelnOberfläche | – | – | – | – | – |
| chem. u. galv. VerchromenOberfläche | – | – | – | – | – |
| HärtenWärmebehandlung | – | – | – | – | – |
| VergütenWärmebehandlung | – | – | – | – | – |
| GlühenWärmebehandlung | – | – | – | – | – |
| NitrierenWärmebehandlung | – | – | – | – | – |
| Schweißen (ABB Schweißroboterzelle)Fügen | – | – | – | – | – |
| Baugruppenmontage (mechanische Baugruppen, einbaufertige Komponenten; inkl. Elektrik-, Pneumatik-Montage | – | – | – | – | – |
| Serienfertigung (Systemlieferant, Rohteilbeschaffung bis einbaufertige Komponenten)Zerspanung | – | – | – | kleine bis mittlere Losgrößen | – |
| Prototypen-EinzelfertigungZerspanung | – | – | – | – | – |
| Konstruktion und Entwicklung (Planungs- und Entwicklungsaufgaben, Spann- und Messvorrichtungen,Engineering | – | – | – | – | – |
| 3-D-Koordinatenmessung / Qualitätssicherung (Prüfungen nach DIN ISO 2859)Prüfung | – | – | – | – | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

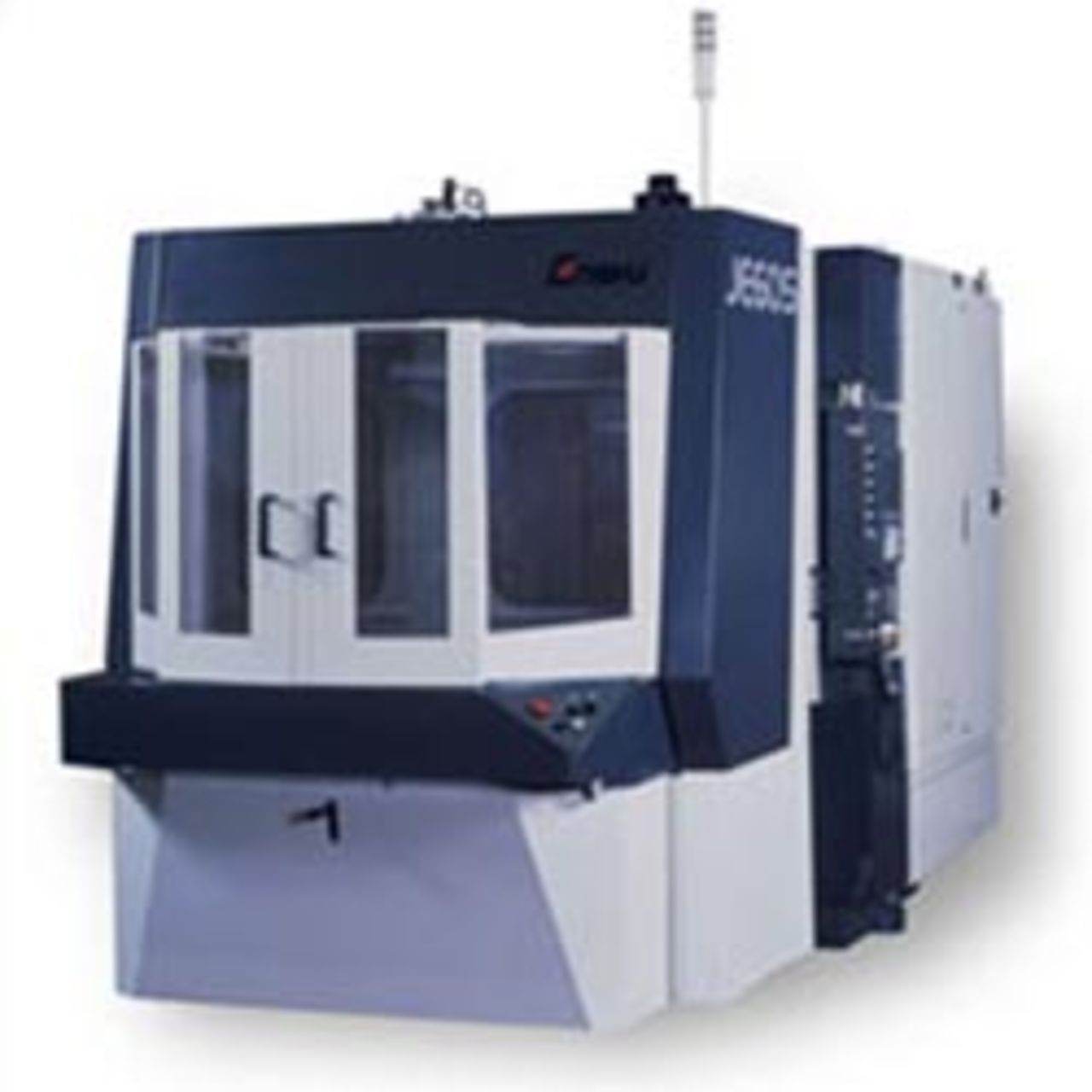

| CNC-Bearbeitungszentrum / Fräsmaschine | ENSHU JE 60S | 1 | X 600 mm, Y 600 mm, Z 630 mm, numerische B-Achse, Palettengröße 500x500 mm, Hauptspindel 40-13.000 | – | Langgöns |

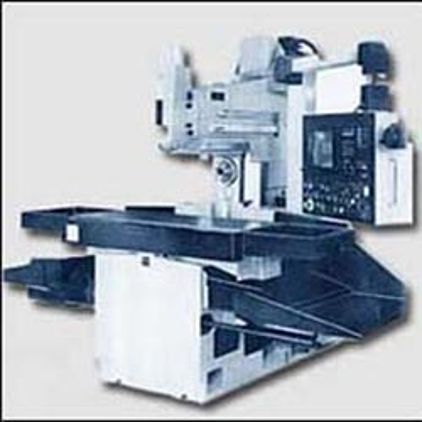

| Fräsmaschine | Reckermann BETA 10 | 1 | X 1000 mm, Y 550 mm, Z 450 mm, Hauptspindel 50-2000 U/min, SK 40, Steuerung Heidenhain TNC 155 | – | Langgöns |

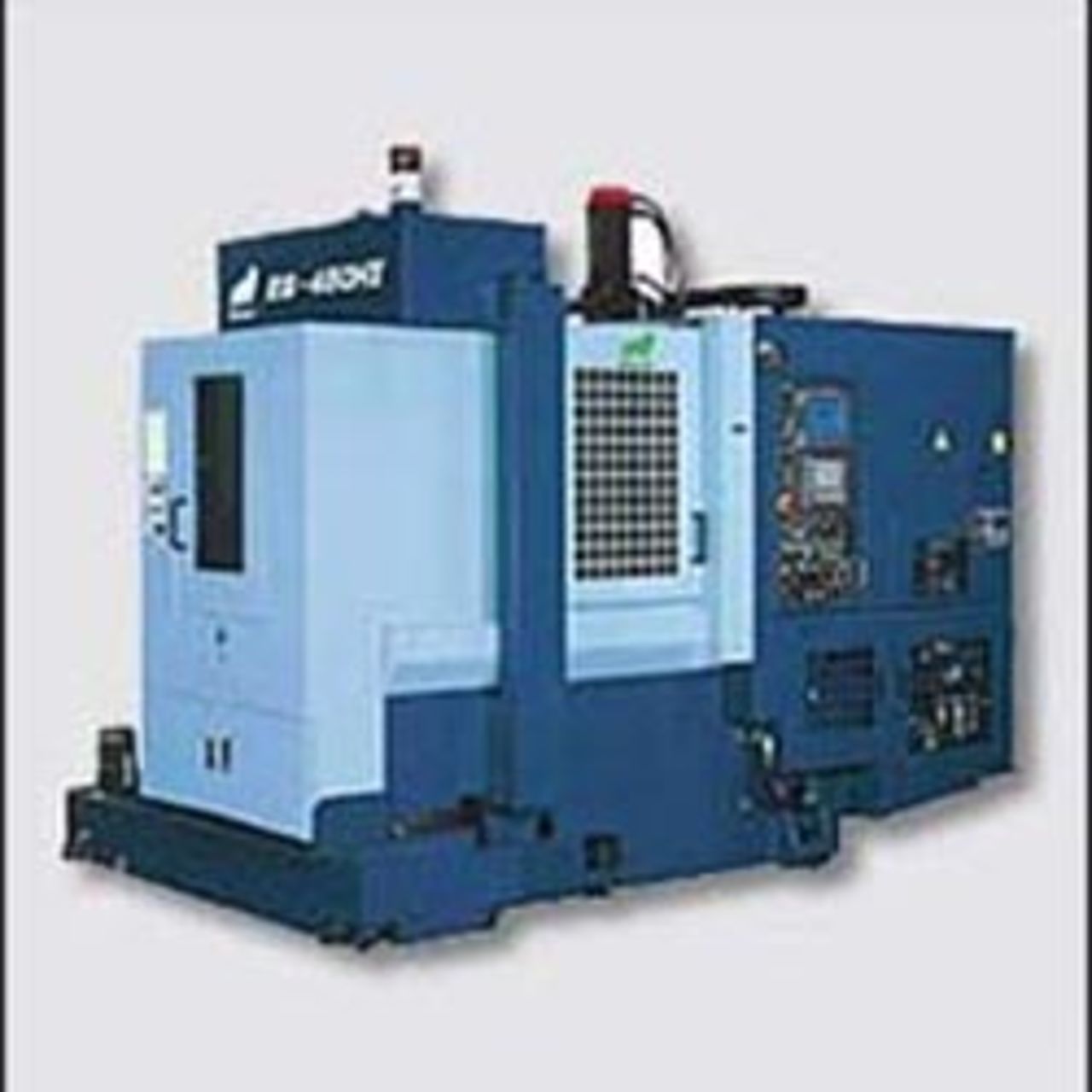

| CNC-Bearbeitungszentrum | Matsuura ES-450-PC2 | 1 | X 450 mm, Y 400 mm, Z 400 mm, numerische B-Achse, Hauptspindel 50-15.000 U/min, Innenkühlung 20 | – | Langgöns |

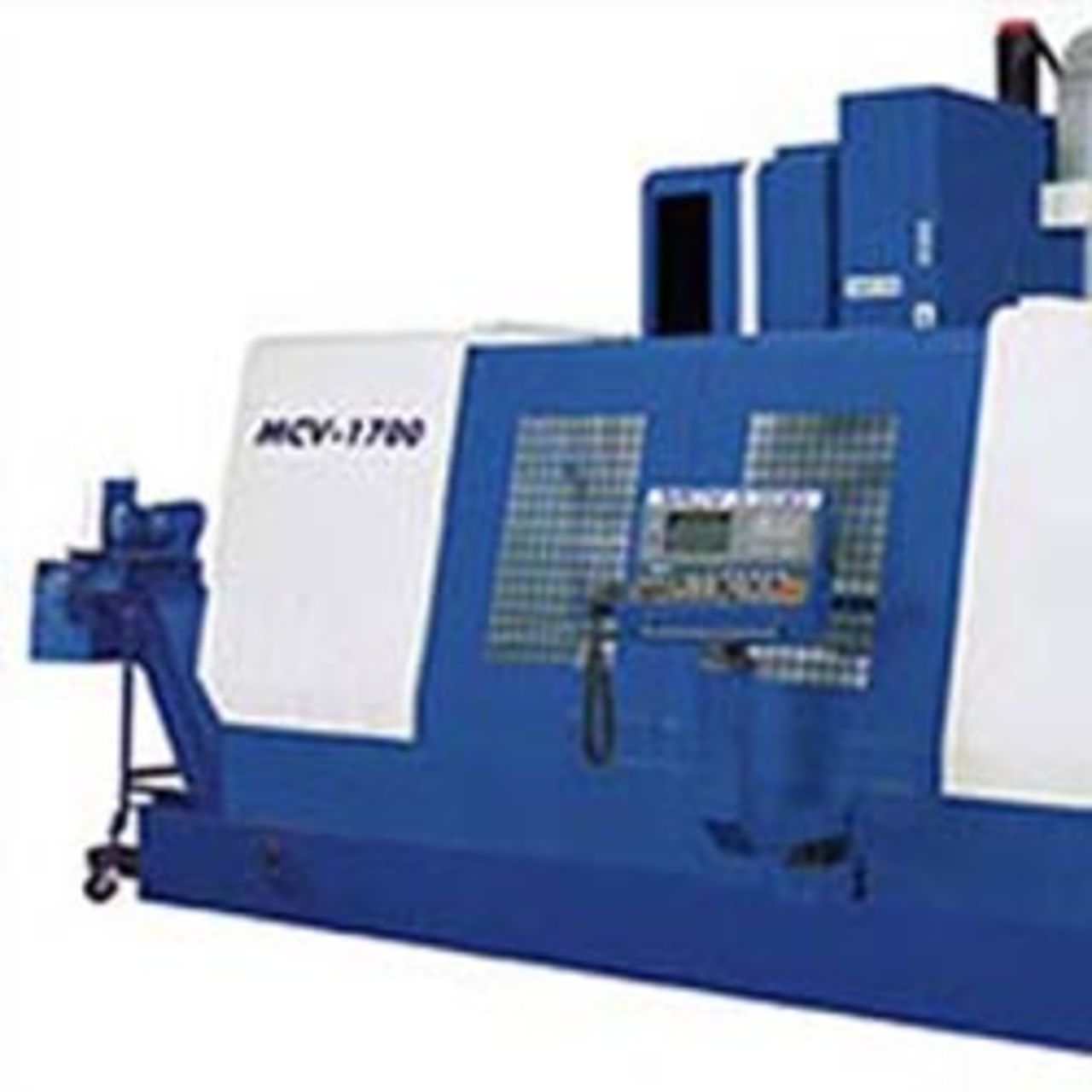

| Fräsmaschine | DAHLI MCV-1700 | 1 | X 1700 mm, Y 800 mm, Z 750 mm, Hauptspindel 35-4500 U/min, SK 50, 32 Werkzeugplätze, Steuerung | – | Langgöns |
| CNC-Fräsmaschine | Matsuura MC-1000 VG | 1 | X 1000 mm, Y 550 mm, Z 500 mm, Hauptspindel 50-15.000 U/min, SK40, 30 Werkzeugplätze, Steuerung | – | Langgöns |

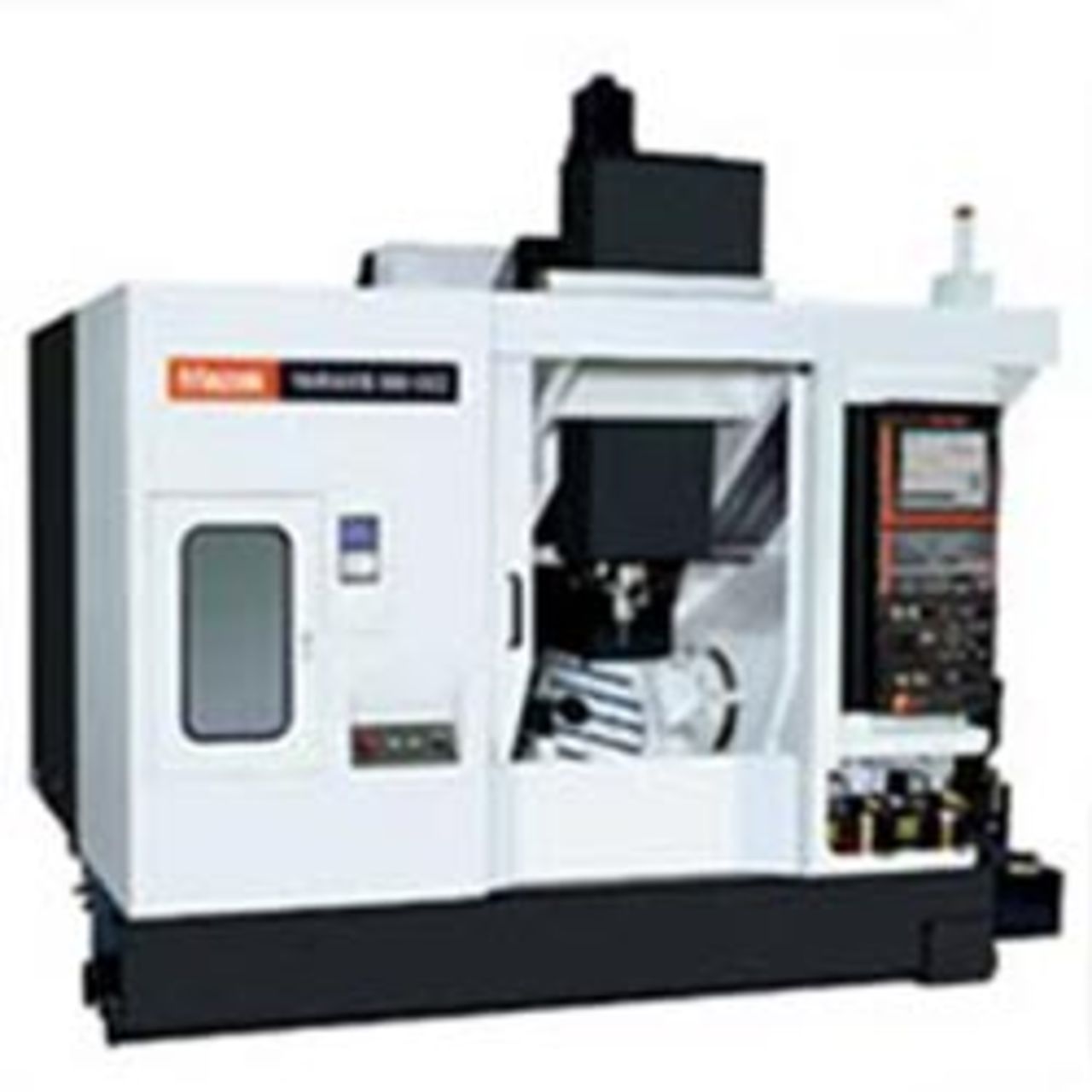

| 5-Achs-Bearbeitungszentrum | MAZAK VARIAXIS 500-5X II | 1 | X 510 mm, Y 510 mm, Z 460 mm, A-Achse -120° bis +30° (0,001°), C-Achse 360°/min (0,001°), | – | Langgöns |

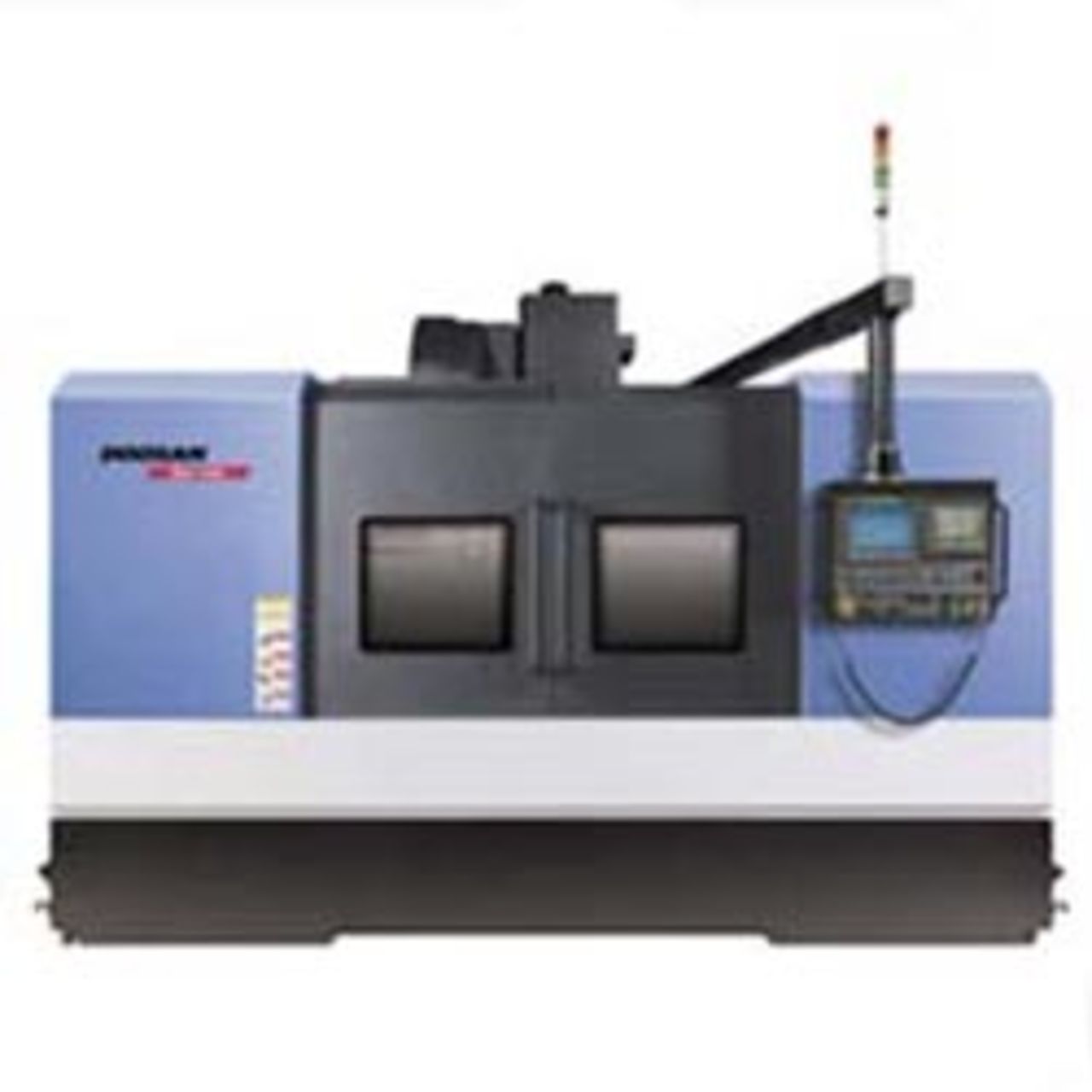

| Fräsmaschine / Bearbeitungszentrum | DOOSAN Mynx7500 | 1 | X 1525 mm, Y 762 mm, Z 625 mm, Hauptspindel 6000 U/min, Spindelmotor 18,5/22 kW, 453 Nm, SK 50, 24 | – | Langgöns |

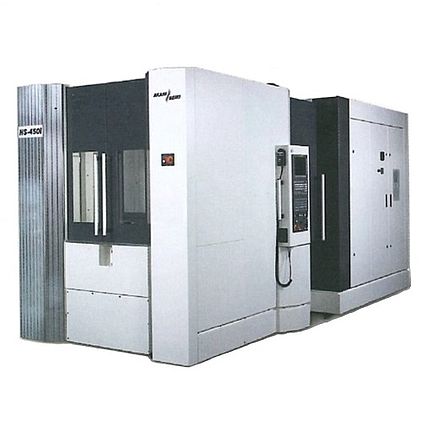

| CNC-Bearbeitungszentrum | AKARI SEIKI HS-450i | 1 | X 640 mm, Y 610 mm, Z 680 mm, Palettengröße 400x400 mm, Hauptspindel 40-15.000 U/min, Innenkühlung | – | Langgöns |
| CNC-Drehmaschine | Biglia CNC B 658Y | 1 | X 220 mm, Z 650 mm; Drehdurchmesser 400 mm, Umlaufdurchmesser 620 mm, Drehlänge 580 mm, | – | Langgöns |
| Drehmaschine | Gildemeister NEF 520 | 1 | Umlaufdurchmesser über Bett 500 mm, über Planschieber 290 mm, Planweg 260 mm, Spitzenweite 1000 mm, | – | Langgöns |
| Portalmessgerät (3-D-Koordinatenmessmaschine) | Zeiss WMM 850 | 1 | Messbereich X 850 mm, Y 1200 mm, Z 600 mm, E = 4 + 5L/1000 | – | Langgöns |
| Lineares Höhenmessgerät | Mitutoyo LH-600 E/EG | 1 | Mess-Höhe 600 mm | – | Langgöns |

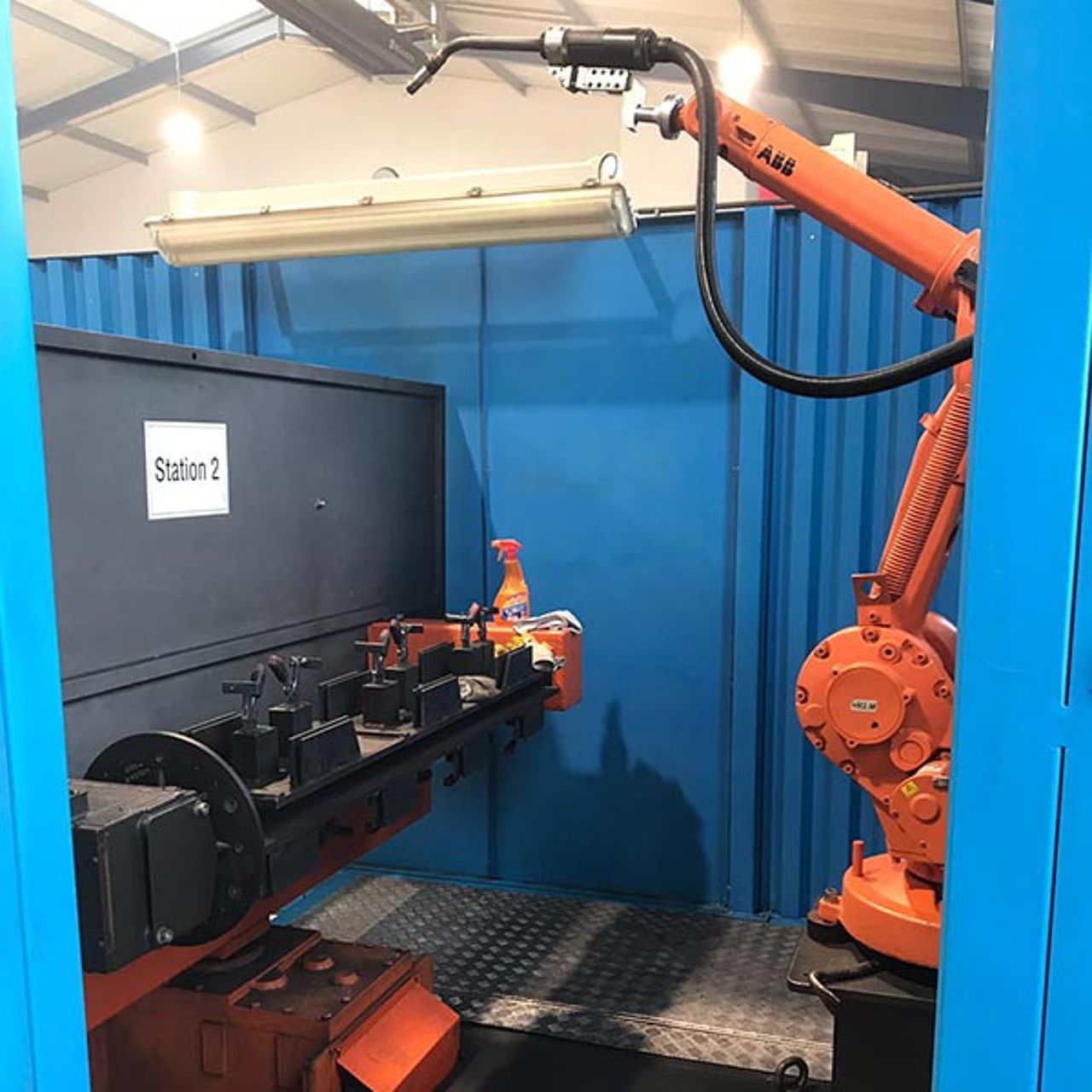

| Schweißroboterzelle | ABB RB 1400 M98A (IRB 1400) | 1 | – | – | Langgöns |
Zusatzleistungen
Referenzkunden
Qualität
Die Qualitätssicherung umfasst Wareneingangsprüfungen, Zwischen- und Endprüfungen, Erstbemusterungen, Produktaudits sowie Prüfmittelüberwachung nach DIN ISO 2859. Die Einhaltung der Toleranzen wird durch eine Zeiss 3-D-Koordinatenmessmaschine (Messbereich X 850 / Y 1200 / Z 600 mm) sichergestellt.
| Nachweis | Langgöns |
|---|---|
| ISO 9001 |
Historie
- ca. 1990er
Beginn der Entwicklung und Fertigung am Standort Langgöns bei Gießen; seit mehr als 28 Jahren tätig
- 2018
Rezertifizierung des Qualitätsmanagementsystems nach DIN EN ISO 9001:2015 durch ZDH-ZERT (gültig bis 23.11.2021)
