Fachbetrieb für Draht-, Senk- und Startlocherodieren, CNC-Zerspanung und Werkzeugbau einschließlich Hartmetallbearbeitung.
Liegel Erodiertechnik GmbH
Georgensgmünd (DE) · HauptsitzNeu auf Amplifa
Profil
Die Liegel Erodiertechnik GmbH wurde 1994 von Jürgen Liegel gegründet und ist auf Draht- und Startlocherosion spezialisiert. Das Leistungsportfolio umfasst Drahterodieren mit Präzisionskonik bis 45°, Senk-/Microerodieren, Startlocherodieren sowie CNC-Drehen, CNC-Fräsen, HSC-Fräsen und Schleifen im Fullservice-Verbund. Ein weiterer Schwerpunkt liegt im Werkzeugbau und in der Bearbeitung von Hartmetall mit innovativen HM-Technologien, was zu verlängerten Standzeiten bei unterschiedlichen Werkzeugtypen führt. Das Unternehmen hat sich zudem auf Großformate im Formenbau spezialisiert. Zu den Kunden gehören Unternehmen aus der Automotive-, Mikroelektronik-, Schwermetall-, Schreibgeräte-, Medizintechnik- und Turbinenindustrie. Am Standort Georgensgmünden werden Teile modernster Messoptiken in der Qualitätssicherung geprüft und per Laserbeschriftung gekennzeichnet.
- Standort
- Georgensgmünd
- Verfahren
- Drahterodieren, Senkerodieren, Senk-/Microerodieren, Startlocherodieren, CNC Drehen, CNC Fräsen, HSC Fräsen, Schleifen
- Werkstoffe
- Hartmetall, Hartmetall (HM-Technologien), Drahterodieren, Senk-/Microerodieren, Startlocherodieren, CNC-Drehen, CNC-/HSC-Fräsen, Schleifen
- Zertifikate
- Qualitätssicherung, Qualitätssicherung mit KMG und Messoptik
- Gegründet
- 1994
- Branchen
- Automotive, Mikroelektronik, Schwermetall, Schreibgeräte, Medizintechnik, Turbinenindustrie
- 01
Drahterodieren / Senk- und Startlocherodieren
- 02
CNC-Drehen und CNC-/HSC-Fräsen
- 03
Schleifen
- 04
Laserbeschriftung
- 05
Qualitätssicherung / Messen
Verfahren und Werkstoffe
Hartmetall (HM-Technologien)
Bearbeitung von Hartmetall mit HM-Generatoren für verlängerte Standzeiten von Werkzeugen.
Drahterodieren
Präzisionskonturen und Schrägschnitte bis 45° Konik, auch in Großformaten bis 1200 x 800 x 600 mm.
Senk-/Microerodieren
Erodieren komplexer Geometrien, auch filigraner Strukturen im Microbereich.
Startlocherodieren
Startlochbohrungen, auch schräg, auf Maschinen mit Schwenkkopf bis 45°.
CNC-Drehen, CNC-/HSC-Fräsen, Schleifen
Zerspanung im Fullservice gemeinsam mit Partnerunternehmen.
Standorte

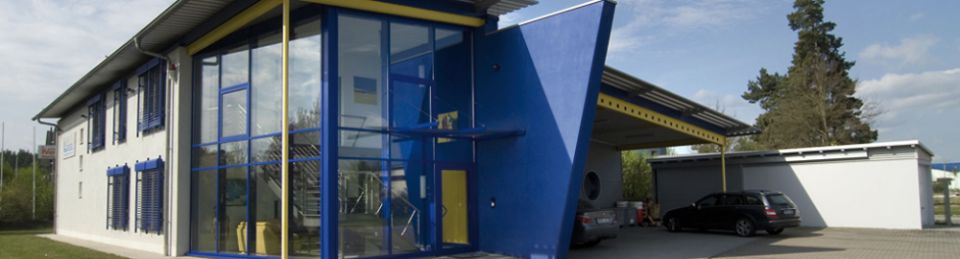

Georgensgmünd
DEHauptsitz, Fertigung und Qualitätssicherung
- Werkstoffe
- Hartmetall

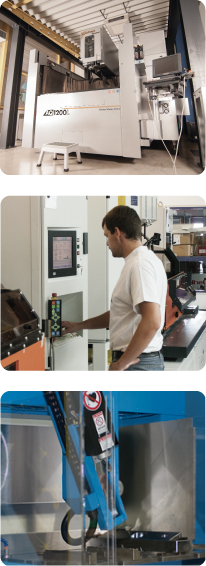

- Charmilles Robofil 2030 SI / 4030 SI / 6030 SI mit HM-Generator
- Sodick AQ900L Premium (900 x 600 x 400 mm, 45° Konik)
- Sodick AQ1200L Premium (1200 x 800 x 600 mm, 45° Konik)
- Sodick ALC600G / ALC800GH Wasserbadmaschinen (45° Konik)
- AGEMA Startlocherodiermaschine mit HM-Generator
- OCT 8060 CA mit Schwenkkopf
- bes Startlocherodiermaschine mit Schwenkkopf 45° (1460 x 600 x 620 mm)
- Brown & Sharp KMG Global Image 574
- Messoptik Vision
- ETL Laserbeschriftungsgerät 710 X1
- Labotherm Trockenschrank TR 60
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrahterodierenErodieren/Funkenerosion | – | – | – | – | – |
| SenkerodierenErodieren/Funkenerosion | – | – | – | – | – |
| Senk-/MicroerodierenErodieren/Funkenerosion | – | – | – | – | – |
| StartlocherodierenErodieren/Funkenerosion | – | – | – | – | – |
| CNC DrehenZerspanung | – | – | – | – | – |
| CNC FräsenZerspanung | – | – | – | – | – |
| HSC FräsenZerspanung | – | – | – | – | – |
| SchleifenZerspanung | – | – | – | – | – |
| Bearbeitung von Hartmetall (HM-Technologien)Zerspanung | – | – | – | – | Hartmetall |
| Präzisionskonik bis 45° (Drahterodieren Schrägschnitt)Erodieren/Funkenerosion | – | – | – | – | – |
| Qualitätssicherung / MessenPrüfung | – | – | – | – | – |
| LaserbeschriftungOberfläche | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Drahterodiermaschine | Charmilles Robofil 2030 SI mit HM-Generator | 1 | 320 x 220 x 150 | – | Georgensgmünd |
| Drahterodiermaschine | Charmilles Robofil 6030 SI mit HM-Generator | 1 | 600 x 400 x 190 | – | Georgensgmünd |
| Drahterodiermaschine | Charmilles Robofil 4030 SI mit HM-Generator | 1 | 450 x 320 x 162 | – | Georgensgmünd |
| Drahterodiermaschine | Sodick AQ900L Premium | 1 | 900 x 600 x 400 | – | Georgensgmünd |
| Drahterodiermaschine | Sodick AQ1200L Premium | 1 | 1200 x 800 x 600 | – | Georgensgmünd |
| Drahterodiermaschine (Wasserbadmaschine) | Sodick ALC600G | 1 | 600 x 400 x 350 | – | Georgensgmünd |
| Drahterodiermaschine (Wasserbadmaschine) | Sodick ALC800GH | 1 | 800 x 600 x 800 | – | Georgensgmünd |
| Startlocherodiermaschine | AGEMA mit HM-Generator | 1 | 300 x 400 x 300 | – | Georgensgmünd |
| Startlocherodiermaschine | OCT 8060 CA mit Schwenkkopf | 1 | 800 x 600 x 500 | – | Georgensgmünd |
| Startlocherodiermaschine | bes mit Schwenkkopf 45° | 1 | 1460 x 600 x 620 | – | Georgensgmünd |
| Trockenschrank | Labotherm TR 60 | 1 | – | – | Georgensgmünd |
| Laserbeschriftungsgerät | ETL 710 X1 | 1 | 580 x 400 x 500 | – | Georgensgmünd |
| Messmaschine (KMG) | Brown & Sharp Global Image 574 | 1 | 700 x 500 x 400 | – | Georgensgmünd |
| Messoptik | Vision | 1 | – | – | Georgensgmünd |
Zusatzleistungen
Referenzkunden

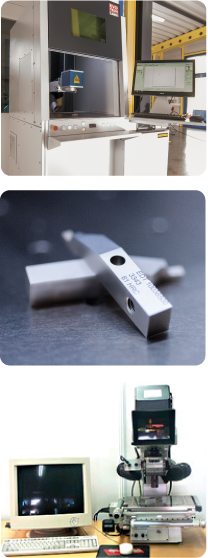

Qualitätssicherung
Die Qualitätssicherung erfolgt mit modernsten Messoptiken sowie einer Koordinatenmessmaschine und einer Messoptik für filigrane Teile und schmale Schlitze. Alle Teile werden per Laserbeschriftung gekennzeichnet.
| Nachweis | Georgensgmünd |
|---|---|
| Qualitätssicherung mit KMG und Messoptik |
Historie
- 1994
Gründung von Jürgen Liegel Erodiertechnik, spezialisiert auf Draht- und Startlocherosion.
