CNC-Lohnfertigung, Platinenschneidwerkzeuge und Werkzeugbau-Normalien aus Chemnitz für Umformtechnik, Werkzeug- und Maschinenbau.
MDL Anchor Lamina GmbH
Chemnitz (Tuchschererstraße 8) · Chemnitz, OT Grüna (An der Wiesenmühle 19)Neu auf Amplifa
Über die MDL Anchor Lamina GmbH
Die MDL Anchor Lamina GmbH ist ein in Chemnitz ansässiger Dienstleister für die Umformtechnik sowie den Werkzeug- und Maschinenbau. Das Unternehmen bietet CNC-Lohnfertigung (Fräsen, Unikate und Kleinserien) auf einem Maschinenpark aus 18 CNC-Fräszentren, Portal-, Fahrständer-, Bohrwerks- und Bettmaschinen an; bearbeitet werden Baustahl, Grauguss und Aluminium mit Bauteilgrößen bis 6.500 x 4.200 x 1.500 mm und bis 25 t Stückgewicht. Weitere Fertigungstechnologien sind Brennschneiden, Planfräsen, Flachschleifen, Spannungsarmglühen sowie Stahl-Schweißkonstruktionen. Schwerpunkte sind daneben die Konstruktion und schlüsselfertige Herstellung von Platinenschneidwerkzeugen in Stahl- und Gussbauweise (Coil Cut Technologie, einfach und mehrfachfallend, Schwenk- und Pendelschnitte, Längs- und Querteiler) inklusive Stapelanlagen, Adapterplatten und Zubehör sowie der Vertrieb von Werkzeugbau-Normalien für den Stanz-, Formen- und Werkzeugbau. Konstruktion mit CATIA V5, Montage und weltweite Einarbeitung/Inbetriebnahme ergänzen die Leistungskette; Tieflochbohren, Drehen, Sandstrahlen, Lackieren, Galvanisieren und Elektrik-/Pneumatik-/Hydraulikmontagen erfolgen in Kooperation. Kunden stammen aus Automotive, Werkzeug- und Sondermaschinenbau, Druckmaschinenindustrie, Medizintechnik, Automation, Hausgeräten sowie Öl/Gas. Das Unternehmen fertigt an zwei Chemnitzer Standorten mit insgesamt 5.000 qm Produktionsfläche.
- Standort
- Chemnitz
- Verfahren
- CNC-Fräsbearbeitung (Lohnfertigung, Unikate und Kleinserien), CNC-3-Achsen-Fräsarbeiten, CNC-4-Achsen-Fräsarbeiten, Planfräsen, Brennschneiden, Flachschleifen, Spannungsarmglühen (Herdwagenofen), Stahl-Schweißkonstruktionen
- Werkstoffe
- Baustahl, Grauguss, Aluminium, Stahl (Platinen, Werkzeugbau), Aluminium (Platinen), Stahl (Platinen), CATIA V5, OPUS, Work NC
- Zertifikate
- ISO 9001:2015
- Mitarbeiter
- 63
- Branchen
- Umformtechnik, Automobilindustrie, Werkzeugbau, Maschinenbau, Sondermaschinenbau, Druckmaschinenindustrie
- 01
Konstruktion (CATIA V5, CAD/CAM OPUS/Work NC)
- 02

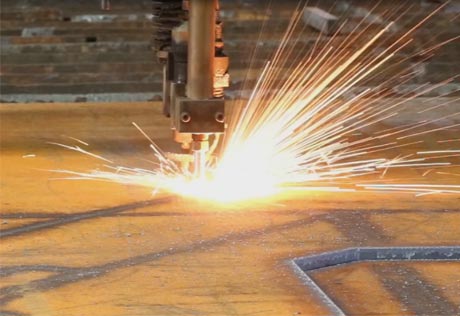

Brennschneiden/Materialzuschnitt (eigenes Stahllager)
- 03
Schweißen/Gestellbau
- 04
Wärmebehandlung (Spannungsarmglühen)
- 05
CNC-Fräsbearbeitung und Bohrwerksbearbeitung
- 06
Flachschleifen
- 07
Montage im eigenen Haus
- 08
Erprobung, weltweite Einarbeitung/Inbetriebnahme
- 09
Lieferung frei Haus
Werkstoffe und Verfahren
Baustahl
Hauptwerkstoff der CNC-Lohnfertigung, Schweißkonstruktionen und Platinenbauweise.
Grauguss

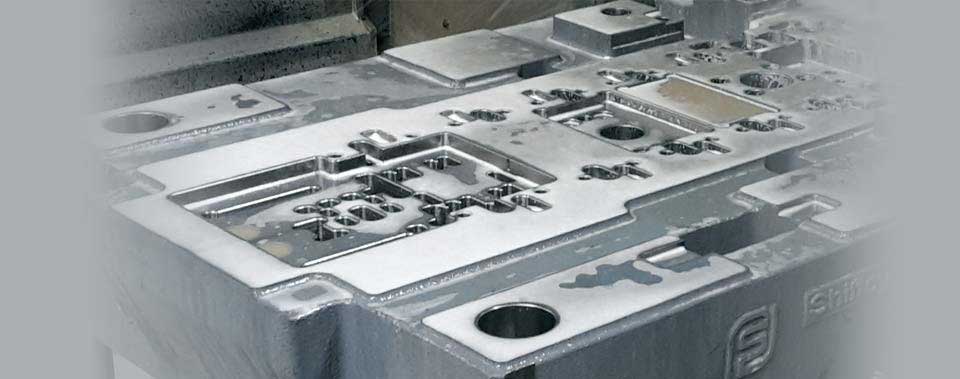

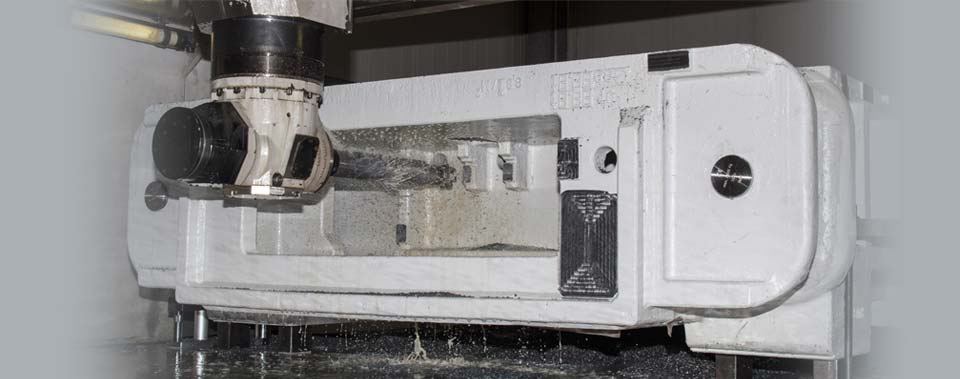

Bearbeitung von Gussunterteilen, u. a. Werkzeugunterteile in Gussbauweise.
Aluminium
u. a. Platinenmaterial (AL6-OUT, AL5-STD) und Frästeile.
Stahl (Platinen)
Platinenschneidwerkzeuge für Stahlblechstärken von 0,6 bis 2,5 mm.
CATIA V5, OPUS, Work NC
Konstruktion und CNC-Programmerstellung für komplexe Bearbeitungsaufgaben.
Standorte
Chemnitz
DEHauptsitz und Fertigungswerk
- Stückgewicht / Größe
- bis 25 t, max. 6.500 x 4.200 x 1.500 mm
- Losgröße
- Losgröße 1 bis Kleinserien
- Werkstoffe
- Baustahl, Grauguss, Aluminium
- 18 CNC-Fräszentren (Portal-, Fahrständer-, Bohrwerks-, Bettmaschinen)
- CNC-Brennschneidmaschinen (bis 11.000 x 3.200 mm)
- Bohrwerke
- Flachschleifmaschine
- Gantriemaschinen
- Herdwagenofen (Spannungsarmglühen)
- Richtpresse 500 t
- CORREA FOX65 Portalfräszentrum
Chemnitz-Grüna
DEFertigungswerk Wiesenmühle
- Werkstoffe
- Baustahl, Grauguss, Aluminium
- CNC-Portalfräszentren
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsbearbeitung (Lohnfertigung, Unikate und Kleinserien)Zerspanung | – | 6.500 mm × 4.200 mm × 1.500 mm | 25 t | ab Losgröße 1 – Kleinserien | Baustahl, Grauguss, Aluminium |
| CNC-3-Achsen-FräsarbeitenZerspanung | – | – | – | – | Baustahl, Grauguss, Aluminium |
| CNC-4-Achsen-FräsarbeitenZerspanung | – | – | – | – | Baustahl, Grauguss, Aluminium |
| PlanfräsenZerspanung | – | 5.500 mm × 3.000 mm | 25 t | – | Stahl, Grauguss, Aluminium |
| BrennschneidenZerspanung | – | – | – | – | Stahl |
| FlachschleifenZerspanung | – | – | – | – | – |
| Spannungsarmglühen (Herdwagenofen)Wärmebehandlung | – | – | – | – | Stahl |
| Stahl-SchweißkonstruktionenFügen | – | – | – | – | Stahl |

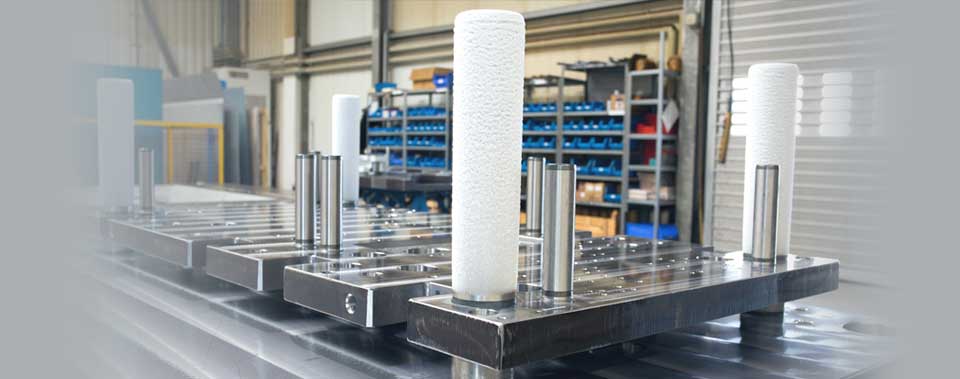

| Herstellung von Spannmittel, Säulenführungsgestellen, Stickstoff-FedersystemenFertigung von Baugruppen/Komponenten | – | – | – | – | Stahl |
| Tieflochbohren (in Kooperation)Zerspanung | – | – | – | – | – |
| Drehen (in Kooperation)Zerspanung | – | – | – | – | – |
| Sandstrahlen (in Kooperation)Oberfläche | – | – | – | – | – |
| Grundieren/Lackieren nach Lackiervorschrift (in Kooperation)Oberfläche | – | – | – | – | – |
| Galvanisieren (in Kooperation)Oberfläche | – | – | – | – | – |
| Elektro-, Pneumatik-, Hydraulikmontagen (in Kooperation)Montage | – | – | – | – | – |
| Konstruktion von Platinenschneidwerkzeugen mit CATIA V5 (Engineering)Engineering | – | – | – | – | – |

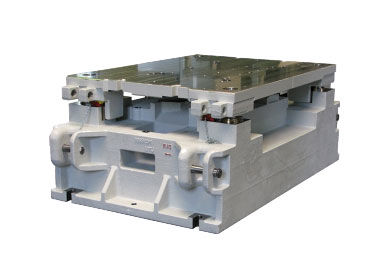

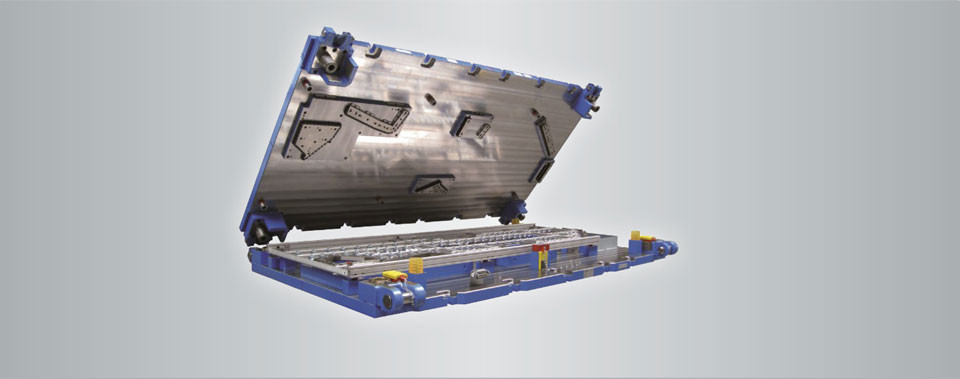

| Herstellung von Platinenschneidwerkzeugen in Stahl- und Gussbauweise (einfach/mehrfachfallend,Werkzeugbau/Umformtechnik | – | 4.000 mm × 2.640 mm | – | – | Stahl, Aluminium |

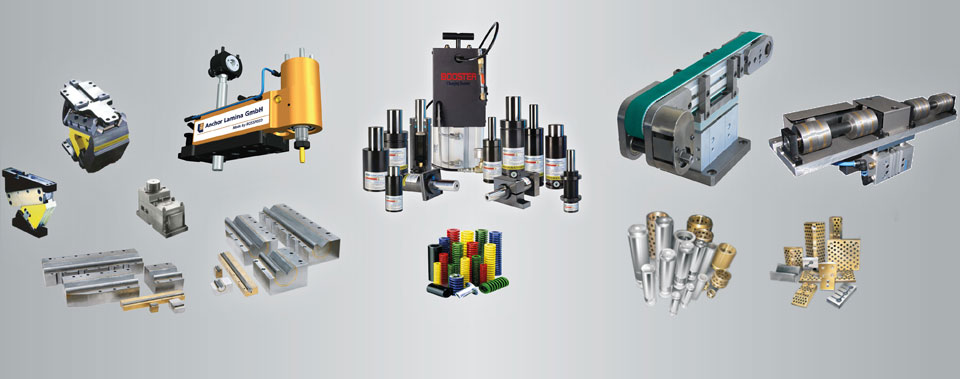

| Herstellung von Werkzeugbau-Normalien und Komponenten für Stanz-, Formen- und WerkzeugbauWerkzeugbau-Normalien (Fertigung/Vertrieb) | – | – | – | – | Stahl |
| Herstellung von Stapelanlagen (Durchlauf- und Seitliche Stapelanlage für Platinen)Fertigung von Anlagen/Baugruppen | – | – | – | – | Stahl |
25 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräszentrum | – | 18 (Maschi | max. 6.500 x 4.200 x 1.500 mm | – | Chemnitz |
| CNC-Portalfräszentrum (Portalmaschine) | CORREA FOX65 | 1 (weitere | – | 2017 | Chemnitz, OT Grüna |
| Portalfräsmaschine | – | 1 | 6.500 x 4.200 x 1.500 mm, Tisch 6.500 x 3.000, 50.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 4.000 x 2.500 x 1.000 mm, Tisch 6.000 x 2.000, 15.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 11.000 x 3.200 x 800 (1.000) mm, Tisch 5.500 x 3.000, 30.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 6.000 x 3.500 x 500 mm, Tisch 6.000 x 3.000, 25.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 6.000 x 3.500 x 1.250 mm, Tisch 6.000 x 3.000, 25.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 3.300 x 2.100 x 1.000 mm, Tisch 3.000 x 1.500, 10.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 4.230 x 3.150 x 1.100 mm, Tisch 4.000 x 2.000, 15.000 kg | – | Chemnitz |
| Portalfräsmaschine | – | 1 | 5.200 x 2.800 x 900 mm, Tisch 5.000 x 2.600, 14.000 kg | – | Chemnitz |

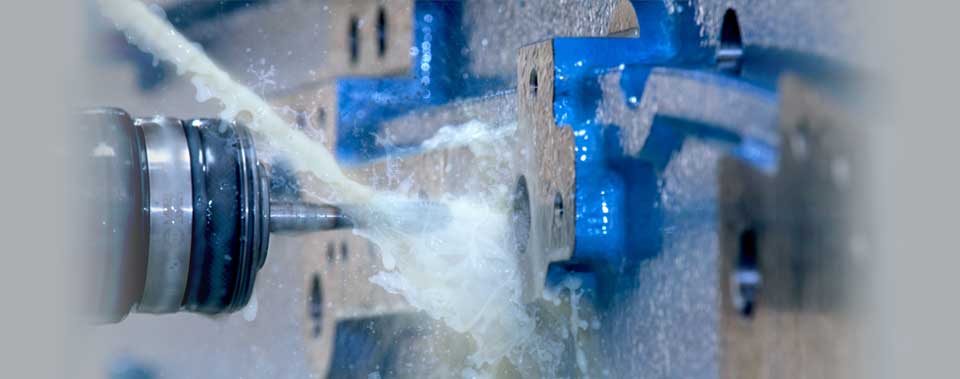

| Fahrständer-/Horizontalfraßbearbeitungszentrum (Travelling Column-Horizontal Machining Centre) | – | 1 | Plattenfeld 5.000 x 2.000, Drehtisch 2.500 x 2.000; Verfahrwege 10.000 x 2.500 x 800 (+750) mm, | – | Chemnitz |
| Bohrwerk | – | 3 | je 4.000 x 1.200 x 2.000 (2.500) mm bzw. 5.000 x 1.200 x 2.000 (2.500) mm; Tisch 5.000 x 2.000 bzw. | – | Chemnitz |
| Bohrwerk | – | 1 | 4.500 x 1.200 x 1.600 mm, Tisch 6.000 x 1.100, 8.000 kg | – | Chemnitz |
| Bohrwerk | – | 1 | 2.500 x 1.500 x 1.200 mm, Tisch 2.860 x 1.200, 7.500 kg | – | Chemnitz |
| Bohrwerk | – | 1 | 1.200 x 900 x 500 mm, Tisch 1.400 x 900, 1.800 kg | – | Chemnitz |
| Bohrwerk | – | 1 | 1.000 x 600 x 600 mm, Tisch 1.080 x 580, 550 kg | – | Chemnitz |
| Bohrwerk mit Drehtisch | – | 1 | 4.000 x 1.500 x 1.500 mm, Drehtisch 2.500 x 2.000, 20.000 kg | – | Chemnitz |
| Bohrwerk mit Drehtisch | – | 1 | 3.000 x 1.500 x 1.500 mm, Drehtisch 1.600 x 1.250, 8.000 kg | – | Chemnitz |
| Gantriemaschine | – | – | – | – | Chemnitz |
| Bettfräse | – | – | – | – | Chemnitz |
| Flachschleifmaschine | – | 1 | 1.600 x 900 x 400 mm, Tisch 1.600 x 800, 2.000 kg | – | Chemnitz |
| CNC-Brennschneidmaschine | – | 1 | 11.000 x 3.200 x 300 mm, Tisch 14.000 x 3.200, 18.500 kg | – | Chemnitz |
| CNC-Brennschneidmaschine | – | 2 | je 6.000 x 3.200 x 200 bzw. 350 mm, Tisch 6.000 x 3.200, 10.000 kg | – | Chemnitz |
| Richtpresse | – | 1 | 500 t Presskraft; 5.000 x 2.500 x ca. 300 mm, 10.000 kg | – | Chemnitz |
| Herdwagenofen (Spannungsarmglühen) | – | 1 | Nutzraum 5.000 x 2.500 x 1.000 mm, Tisch 5.000 x 2.000, 16.000 kg | – | Chemnitz |
Zusatzleistungen
Qualität
Die MDL Anchor Lamina GmbH ist seit 1995 ISO 9001 zertifiziert und seit 2018 nach ISO 9001:2015 (TÜV SÜD); die interne Qualitätskontrolle erstreckt sich über den gesamten Fertigungsprozess.
| Nachweis | Chemnitz | Chemnitz-Grüna |
|---|---|---|
| ISO 9001:2015 |
Historie
- 1991
Gründung der EOC Normalien Produktions- und Vertriebs GmbH als Tochter der EOC Lüdenscheid; Vertrieb von Normalien; 4 Mitarbeiter
- 1992

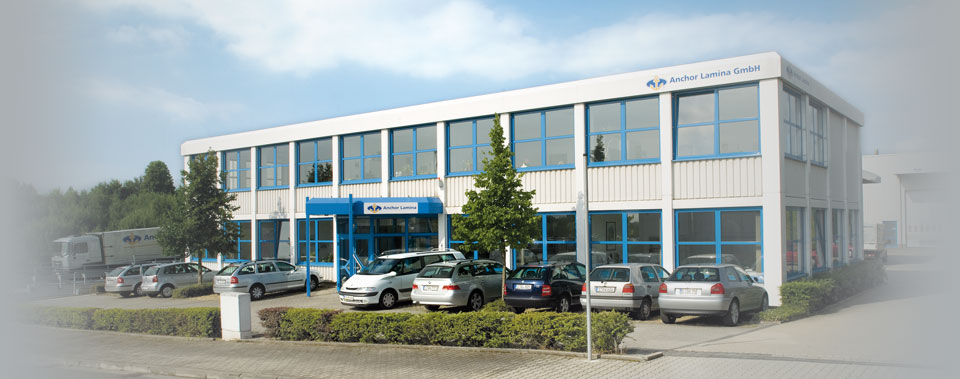

Neubau Firmensitz in Grüna mit 1000 qm Produktions-, Lager-, Vertriebs- und Bürofläche; 15 Mitarbeiter
- 1994
Anschluss der gesamten EOC-Gruppe an die nordamerikanische Anchor Lamina Inc.
- 1995
ISO 9001 Zertifizierung (erstmals)
- 1996
Erweiterung in Grüna um 2000 qm Produktionsfläche; 30 Mitarbeiter; Beginn Eigenkonstruktion und Fertigung von Stahl-Schweißkonstruktionen
- 2000
Hallenneubau mit 3000 qm Produktionsfläche; 72 Mitarbeiter
- 2002
Umfirma von EPC in Anchor Lamina GmbH
- 2003
Entwicklung und Fertigung von Platinenstapeleinrichtungen
- 2005
Fusion von Anchor Lamina Inc. und Danly IEM zur Anchor Danly Company
- 2006
Vertriebsstart LamCams-Keilschieber (D-M-E); Beginn Herstellung schlüsselfertiger Platinenschneidwerkzeuge in Coil Cut Technologie
- 2008
Preisträger Großer Preis des Mittelstandes; Wachstumspreis 2008 der WIREG; über 100 Mitarbeiter
- 2012
Ruhestand des langjährigen Geschäftsführers Wolfgang Neubert; 100 Mitarbeiter
- 2012-2017
Investition in drei CNC-Portalfräszentren
- 2017

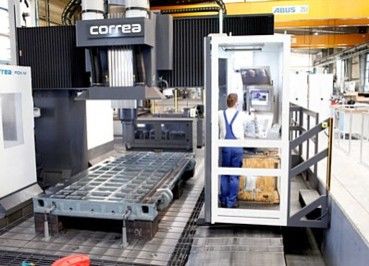

Tag der offenen Tür zum 25-jährigen Bestehen; Einweihung CORREA FOX65
- 2018
Verkauf der kanadischen Muttergesellschaft Anchor Danly; Zertifizierung nach ISO 9001:2015
- 2021
Februar: Verkauf der Anchor Lamina GmbH an die MDL Deutschland GmbH; Dezember: Fusion zur MDL Anchor Lamina GmbH, 63 Mitarbeiter
