Blechbearbeitung und Metallbau: Laserschneiden, Abkanten, Schweißen und Baugruppenmontage aus einer Hand.
SCHINK Blechbearbeitung und Metallbau GmbH & Co. KG
Bad Rodach (Breitenau)Neu auf Amplifa
Das Unternehmen
Die SCHINK Blechbearbeitung und Metallbau GmbH & Co. KG ist ein 1995 von Günter Schink gegründetes, inhabergeführtes Familienunternehmen mit Sitz in Bad Rodach bei Coburg. Gefertigt werden Bauteile und Baugruppen aus Stahl, Edelstahl und Aluminium – von wiederkehrenden Einzelstücken und Prototypen bis zu Kleinserien und langfristigen Rahmenverträgen, etwa für Kanban. Die Prozesskette umfasst Konstruktion (PTC Creo Elements), automatisiertes und manuelles Laserschneiden, Abkanten, Schweißen (WIG, MAG, Schweißroboter, Laserschweißen), Entgraten, Oberflächenveredelung sowie die Baugruppen- und Gerätefertigung. Der Maschinenpark umfasst TRUMPF-Anlagen wie das vollautomatisierte TruLaser Center 7030 mit TruStore-Lager, die Abkantzelle TruBend Cell 5000 und die Laserschweißanlage TruLaser Weld 5000. Zu den Branchenschwerpunkten zählen Sonder-/Maschinenbau, Fahrzeugbau, E-Mobilität, Medizintechnik, Messtechnik, Elektrotechnik und Nahrungsmittelindustrie. Ein eigener Fuhrpark sowie EDI/XML-Schnittstellen ergänzen das Lieferleistungsprofil.
- Standort
- Bad Rodach
- Verfahren
- Lasern (Laserschneiden), Abkanten (Kantenbiegen), Schweißen manuell (WIG, MAG), Laserschweißen (FusionLine, Wärmeleitschweißen, Tiefschweißen), Automatisiertes Schweißen (Schweißroboter, MIG & MAG), Entgraten (Weber TT1 100, Stahl), Entgraten/Schleifen (Heesemann Profirounder, 4 Stationen: Schleifband, Tellerbürsten,, Kanten verrunden
- Werkstoffe

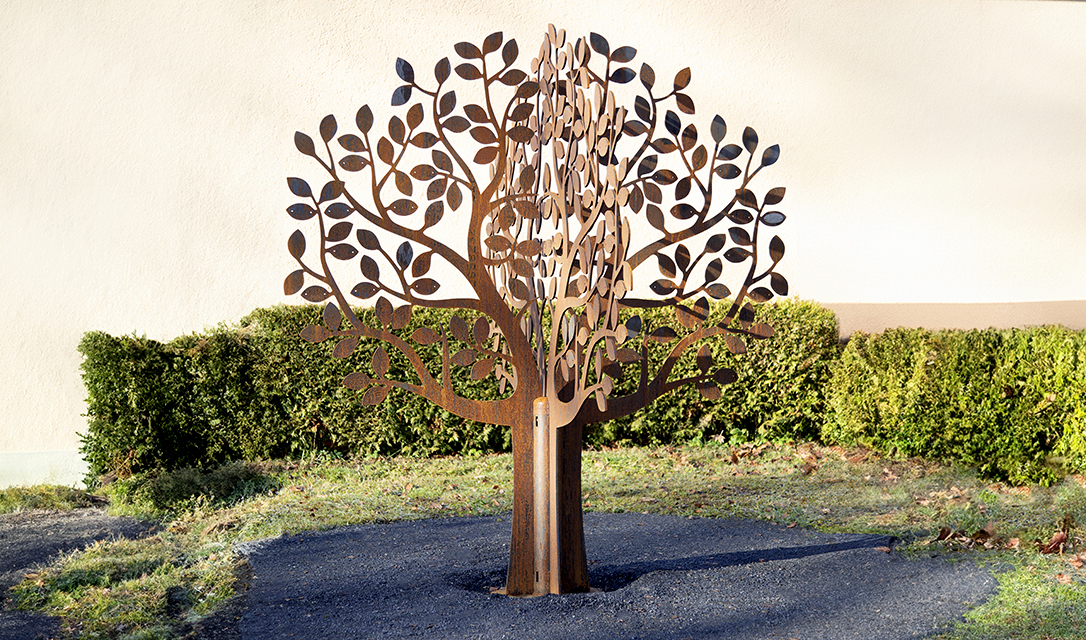

- Stahl, Edelstahl, Aluminium, Stahl oxidfrei, Cortenstahl (rostend), Laserschneiden, Abkanten, Schweißen (WIG/MAG)
- Zertifikate
- DIN 9606-1 (Schweißzertifizierung), DIN ISO 15614-1 (Schweißzertifizierung), Schweißzertifizierung DIN 9606-1, Schweißzertifizierung DIN ISO 15614-1, Werker-Selbstkontrolle & Bauteilprüfung
- Gegründet
- 1995
- Branchen
- Sonder-/Maschinenbau, Fahrzeugbau, E-Mobilität, Möbelbau, Inneneinrichtung, Messtechnik (Anlagen-/Gerätebau), Medizintechnik (Gerätebau)
- 01
Konstruktion
- 02
Laserschneiden
- 03
Abkanten
- 04
Schweißen
- 05
Entgraten
- 06
Oberflächenveredelung
- 07
Baugruppenmontage
- 08
Qualitätsprüfung
- 09
Logistik (eigener Fuhrpark)
Werkstoffe & Verfahren
Laserschneiden
Hochpräzises, gratarmes Schneiden von Stahl, Edelstahl und Aluminium bis 4.000 × 2.000 mm.
Abkanten
Kantenbiegen bis 4000 mm Länge und 230 Tonnen Anpressdruck mit ACB-Winkelmessung.

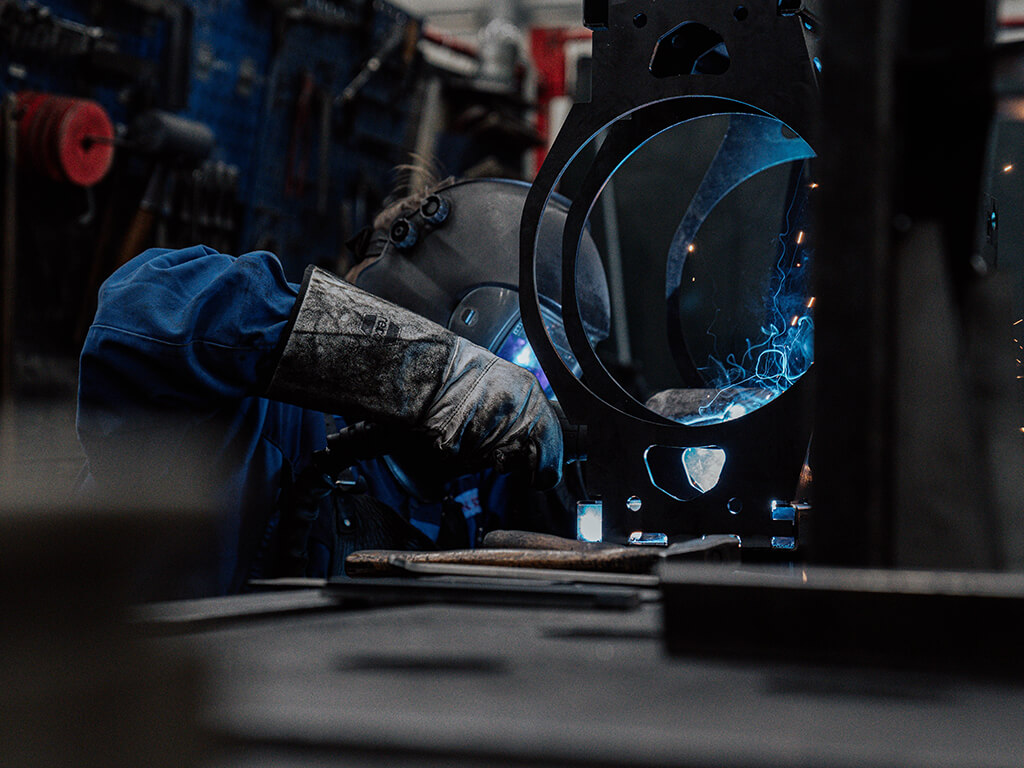

Schweißen (WIG/MAG)
Manuelles und robotergestütztes Schweißen von Bauteilen bis 2,5 Tonnen, DIN-zertifiziert.
Laserschweißen
Hochfeste Verbindungen mit minimalem Verzug, auch von übereinanderliegenden Blechen.
Entgraten & Kanten verrunden
Entgrat- und Schleifanlagen für Stahl, Edelstahl und Aluminium.
Oberflächenveredelung
Glasperlen- und Sandstrahlen, Schleifen, Polieren sowie Verzinken, Chromatieren und Pulverbeschichten über Kooperationspartner.
Baugruppenmontage
Einpresselemente, Blindniete, Verschraubungen und Klebeverbindungen bis zur kompletten Gerätefertigung.
Konstruktion

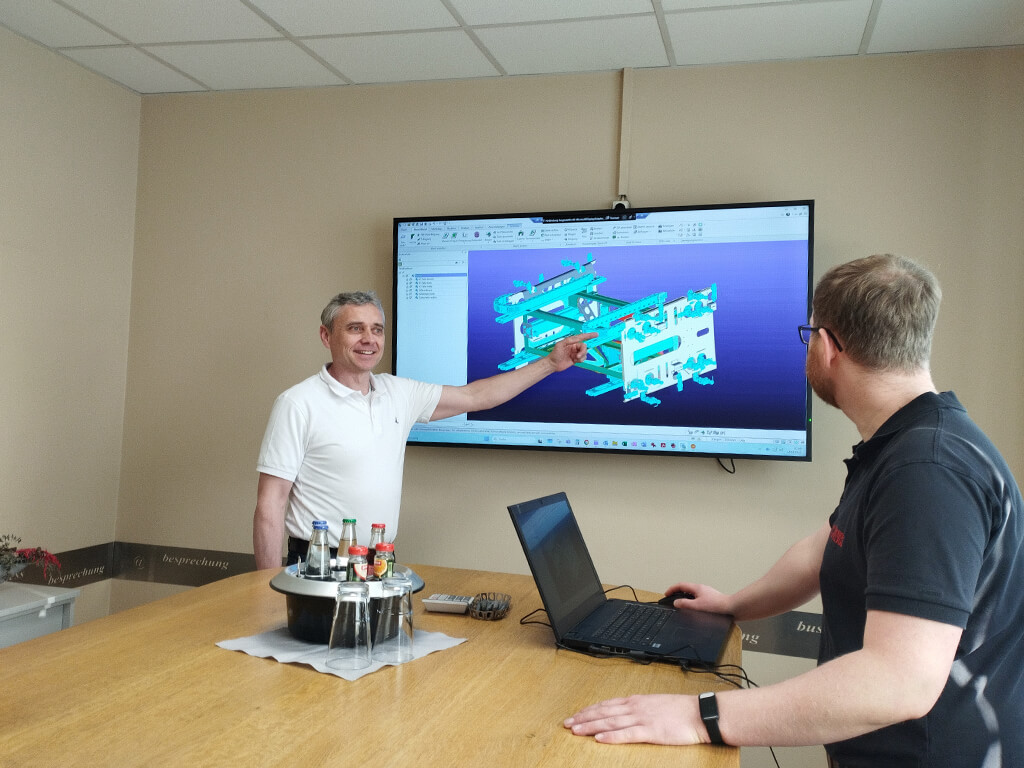

Entwicklungsbegleitung mit PTC Creo Elements (STP, IGS) für wirtschaftliche Blechkonstruktionen.
Standort
Bad Rodach / Breitenau
DEHauptsitz und Fertigung in großflächiger Fertigungshalle
- Stückgewicht / Größe
- Schweißteile bis 2,5 t; Baugruppen/Geräte bis mehrere Tonnen
- Losgröße
- Einzelstück bis Kleinserie und Rahmenverträge
- Werkstoffe
- Stahl, Edelstahl, Aluminium

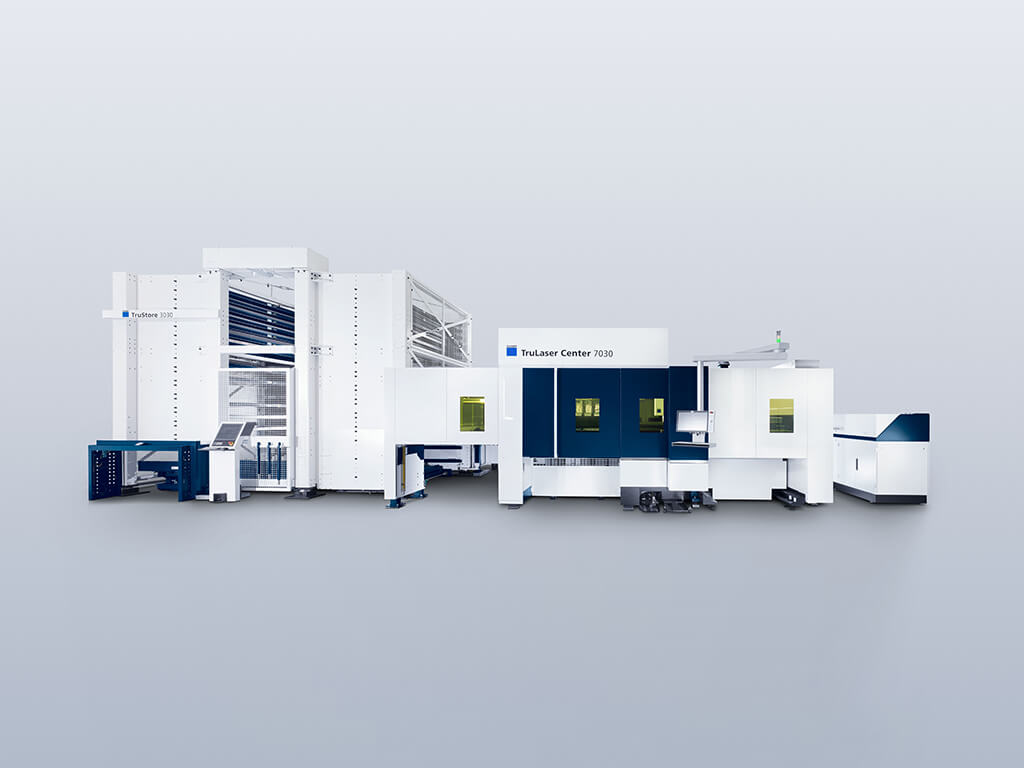

- TruLaser Center 7030 (6 kW, TruStore, 28 Lagerplätze)
- TruLaser 3030 (6 kW, 3000×1500 mm)
- TruLaser 3040 fiber (4 kW, 4000×2000 mm)
- TruBend Cell 5000 (vollautomatisierte Abkantzelle, 230 t)
- TrumaBend 5130 / 5230, TruBend 7050
- STOPA-Lager kompakt (210 Lagerplätze)
- TruLaser Weld 5000 (Laserschweißroboter)
- Severt Schweißroboter (MIG/MAG, 3 Stationen)
- 9 WIG- und MAG-Schweißplätze
- Weber TT1 100 / Heesemann Profirounder
- ERP/PPS IT-Blech (BleTec), TruTops Boost, PTC Creo Elements
- Eigener Fuhrpark (Mercedes-Benz Atego 813, Sprinter 212)
Bauteile & Leistungen

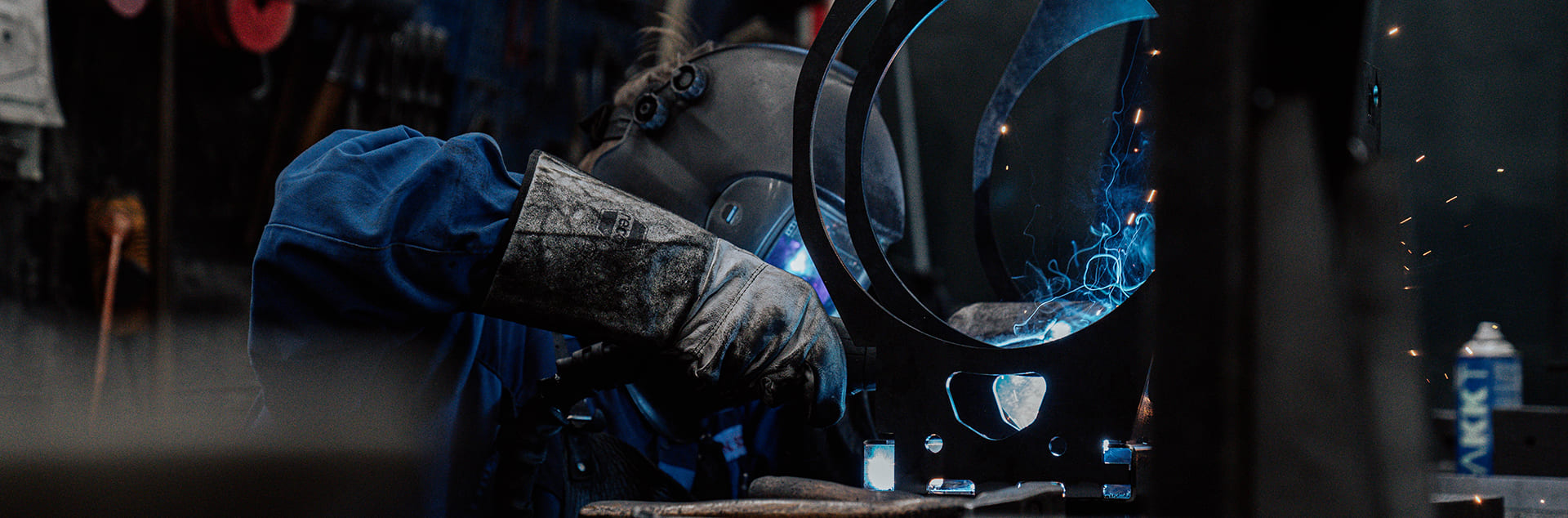

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lasern (Laserschneiden)Zerspanung | – | 4000 mm × 2000 mm | – | Einzelstück – Kleinserien/Rahmenverträge | Stahl bis 25 mm, Edelstahl bis 25 mm, Aluminium bis 15 mm, Stahl oxidfrei bis 8 mm |
| Abkanten (Kantenbiegen)Umformung | – | 4000 mm | 120 kg (TruBend Cell 5000) | – | Stahl, Edelstahl, Aluminium |
| Schweißen manuell (WIG, MAG)Fügen | – | – | 2,5 Tonnen | – | Stahl, Edelstahl |
| Laserschweißen (FusionLine, Wärmeleitschweißen, Tiefschweißen)Fügen | – | – | – | Kleinserien | Stahl, Edelstahl, Aluminium |
| Automatisiertes Schweißen (Schweißroboter, MIG & MAG)Fügen | – | – | – | – | Stahl, Edelstahl |
| Entgraten (Weber TT1 100, Stahl)Oberfläche | – | 1100 mm | – | – | Stahl |
| Entgraten/Schleifen (Heesemann Profirounder, 4 Stationen: Schleifband, Tellerbürsten,Oberfläche | – | 1300 mm | – | – | Edelstahl, Aluminium |
| Kanten verrundenOberfläche | – | – | – | – | Stahl, Edelstahl, Aluminium |
| GlasperlenstrahlenOberfläche | – | – | – | – | Stahl, Edelstahl |
| SandstrahlenOberfläche | – | – | – | – | Stahl, Edelstahl |
| Galvanisches Verzinken (externer Partner)Oberfläche | – | – | – | – | Stahl |
| Chromatieren (externer Partner)Oberfläche | – | – | – | – | Stahl, Aluminium |
| Pulverbeschichten (externer Partner)Oberfläche | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Schleifen und PolierenOberfläche | – | – | – | – | Edelstahl |
| Konstruktion (PTC Creo Elements, 3D-Abwicklung, STP/IGS)Engineering | – | – | – | – | Stahl, Edelstahl, Aluminium |
| PrototypenfertigungEngineering | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Baugruppenmontage (Einpresselemente, Blindniete, Verschraubungen, Klebeelemente, Gerätefertigung)Montage | – | – | mehrere Tonnen (Geräte) | Einzelstück | Metall, Stahl, Edelstahl |
| Bauteilprüfung & Maßkontrollen (Qualitätssicherung)Prüfung | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Automatisierte Blechbearbeitung (TruLaser Center 7030 mit TruStore, TruBend Cell 5000, STOPA-Lager,Automatisierung | – | 4000 mm × 2000 mm | 120 kg | – | Stahl bis 12 mm, Edelstahl bis 12 mm, Aluminium bis 12 mm |
20 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Faserlaserschneidemaschine | TRUMPF Tru Laser 3040 fiber | 1 | 4000 x 2000 mm, 4 kW | – | Bad Rodach/Breitenau |
| Laserschneidemaschine | TRUMPF Tru Laser L3030 | 1 | 3000 x 1500 mm, 6 kW | – | Bad Rodach/Breitenau |
| Vollautomatisierte Laserschneidanlage mit Lagern | TRUMPF TruLaser Center 7030 (mit TruStore, 28 Lagerplätze) | 1 | 3000 x 1500 mm, 6 kW | – | Bad Rodach/Breitenau |
| Vollautomatisierte Abkantzelle | TRUMPF TruBend Cell 5000 | 1 | Bearbeitungslänge 4000 mm, 230 Tonnen, 6-Achsen-Anschlag, ACB, Bendmaster 150, Toolmaster | – | Bad Rodach/Breitenau |
| Blechlager | STOPA STOPA-Lager kompakt | 1 | 180 Lagerplätze 3000x1500 mm, 30 Lagerplätze 4000x2000 mm | – | Bad Rodach/Breitenau |
| Laserschweißroboter | TRUMPF TruLaser Weld 5000 (TruWeld 5000, FusionLine, TeachLine, Dreh-/Kipptisch, | 1 | 4 kW | – | Bad Rodach/Breitenau |
| Schweißroboter (MIG & MAG, 3 Stationen) | Severt | 1 | – | – | Bad Rodach/Breitenau |
| Abkantpresse | TRUMPF TrumaBend 5130 | 1 | 3230 mm, 130 Tonnen, 6-Achsen-Anschlag, ACB | – | Bad Rodach/Breitenau |
| Abkantpresse | TRUMPF TrumaBend 5230 (TruBend V5230) | 1 | 4000 mm, 230 Tonnen, 6-Achsen-Anschlag, ACB, Biegehilfe | – | Bad Rodach/Breitenau |
| Abkantpresse | TRUMPF TruBend 7050 | 1 | 1530 mm, 50 Tonnen, 6-Achsen-Anschlag, ACB | – | Bad Rodach/Breitenau |
| WIG-Schweißplatz | – | 4 | max. Teilgewicht 2,5 Tonnen | – | Bad Rodach/Breitenau |
| MAG-Schweißplatz | – | 5 | max. Teilgewicht 2,5 Tonnen | – | Bad Rodach/Breitenau |
| Handgeführtes Laserschweißgerät | PenWelder | 1 | 2 kW | – | Bad Rodach/Breitenau |
| Entgratmaschine | Weber TT1 100 | 1 | Bearbeitungsbreite 1100 mm | – | Bad Rodach/Breitenau |
| Entgrat-/Schleifanlage (4 Stationen) | Heesemann Profirounder | 1 | Bearbeitungsbreite 1300 mm | – | Bad Rodach/Breitenau |
| Lastzug (Fuhrpark) | Mercedes-Benz Atego 813 | 1 | zul. Gesamtgewicht 7,5 t, Zuladung 3000 kg | – | Bad Rodach/Breitenau |
| Transporter (Fuhrpark) | Mercedes-Benz Sprinter 212 | 1 | zul. Gesamtgewicht 2,8 t, Zuladung 800 kg | – | Bad Rodach/Breitenau |
| ERP/PPS-Software | BleTec IT-Blech | 1 | – | – | Bad Rodach/Breitenau |
| Programmiersoftware Laser-/Biegemaschinen | TRUMPF TruTops Boost | – | – | – | Bad Rodach/Breitenau |
| Konstruktions-/3D-Abwicklungsoftware | PTC Creo Elements | – | – | – | Bad Rodach/Breitenau |
Zusatzleistungen
Referenzkunden
Qualität
Qualität entsteht im Produktionsprozess selbst: Werker-Selbstkontrolle, Bauteilprüfung und Maßkontrollen sichern eine hohe Gutteilquote. Die Schweißplätze sind zertifiziert nach DIN 9606-1 und DIN ISO 15614-1.
| Nachweis | Bad Rodach / Breitenau |
|---|---|
| Schweißzertifizierung DIN 9606-1 | |
| Schweißzertifizierung DIN ISO 15614-1 | |
| Werker-Selbstkontrolle & Bauteilprüfung |
Historie
- 1995
Günter Schink gründete das Unternehmen für Blechbearbeitung und Metallbau.
Auszeichnung mit dem Gütesiegel „Heimatverbundenes Unternehmen“ des Bayerischen Staatsministeriums der Finanzen und für Heimat.
