Fertigung von kundenspezifischen Biegeteilen und Schweißbaugruppen aus Rohren und Profilen – alles aus einer Hand.
Schuster Rohrbogen GmbH & Schuster & Co. GmbH
Zeithain · MannheimNeu auf Amplifa
Über uns
Die Schuster-Gruppe mit den Gesellschaften Schuster Rohrbogen GmbH in Zeithain (Sachsen) und Schuster & Co. GmbH in Mannheim fertigt kundenspezifische Biegeteile und Schweißbaugruppen aus Rohren, Profilen und Sonderprofilen für Kunden aus allen Industriebranchen. Das Leistungsspektrum umfasst Dornbiegen von 4 bis 220 mm Rohraußendurchmesser, Profilwalzen im 3- und 4-Rollen-Verfahren von 4 bis 324 mm, kombinierte Biegeverfahren sowie 2D- und 3D-Laserschneiden auf TRUMPF-Anlagen. In eigenen Schweißfachabteilungen entstehen Baugruppen unter anderem mit WIG-, MIG/MAG-, E-Hand-, WIG-Kaltdraht-, Autogen- und Plasmaschweißen. Verarbeitet werden legierte und hochlegierte Stähle, Edelstähle, Aluminium, Kupfer, Messing, Titan und weitere Werkstoffe. Ergänzt wird das Portfolio durch einen eigenen Biegewerkzeugbau, Konstruktion, Rohrendbearbeitung, Hydraulikleitungen und Oberflächenbehandlung. Gefertigt wird vom Einzelstück über Prototypen bis zur Serie.
- Standort
- Zeithain
- Verfahren
- Rohrbiegen (Dornbiegen), Profilwalzen (3- und 4-Rollen Profilbiegeverfahren), Kombinierte Biegeverfahren (Biegen und Walzen in einem Arbeitsschritt), Wickelverfahren (Spiralen), 2D-Laserschneiden von Rohren, Profilen und Blechen, 3D-Laserschneiden, Schweißen (WIG), Schweißen (MIG/MAG)
- Werkstoffe
- Legierte und unlegierte Qualitätsstähle, Edelstähle (hochlegierte Stähle), Aluminium, Kupfer, Messing, Titan, Platin, Baustahl
- Zertifikate
- DIN EN ISO 9001:2015, AD 2000 Merkblatt W0 / TRD 100 / HPO, DIN EN 15085-2 (Schweißen von Schienenfahrzeugen, Stufe CL1), DIN EN 1090-2 EXC3 (Stahltragwerke), DIN EN 1090-3 EXC3 (Aluminiumtragwerke), ISO 9001, AD 2000 W0 / TRD 100 / HPO, EN 15085-2 (Schienenfahrzeuge, CL1), EN 1090-2 EXC3 (Stahltragwerke), EN 1090-3 EXC3 (Aluminiumtragwerke)
- Gegründet
- 1951
- Branchen
- Maschinenbau, Kabinenbau, Fahrzeugbau / Fahrzeugaufbauten, Schienenfahrzeugbau, Stahlbau / Tragwerke, Druckluftanlagen
- 01
Konstruktion & Engineering
- 02

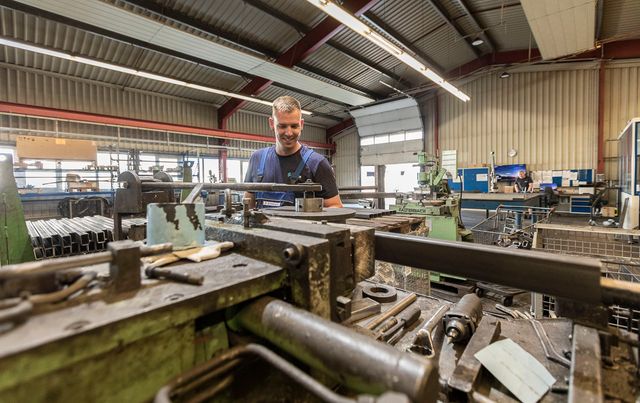

Werkzeugbau (eigene Biegewerkzeuge)
- 03

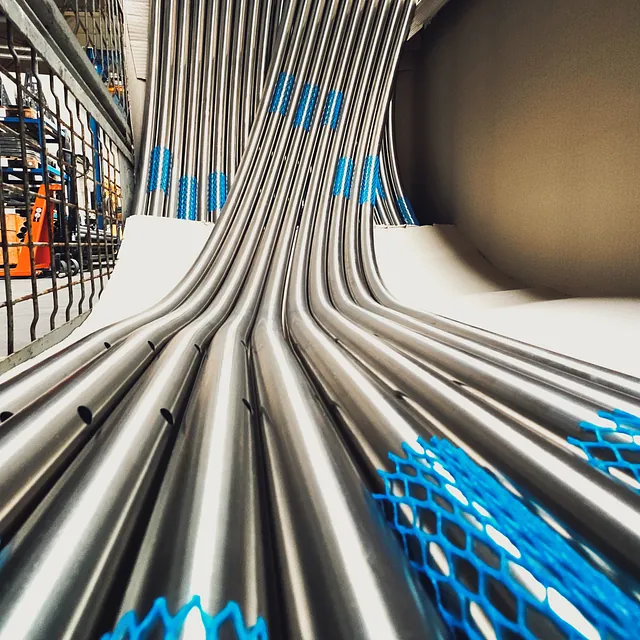

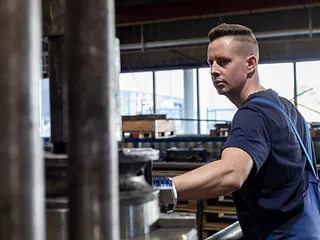

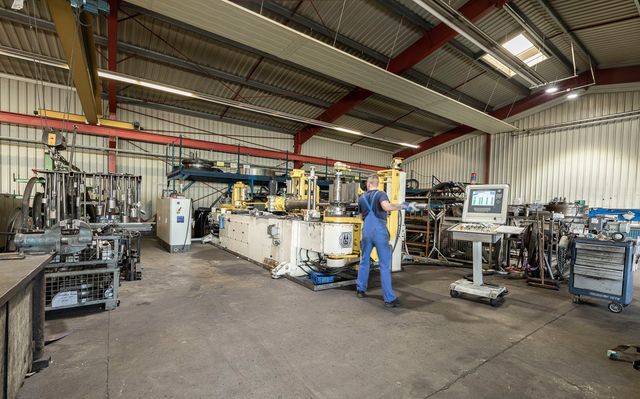

Dornbiegen / Profilwalzen
- 04

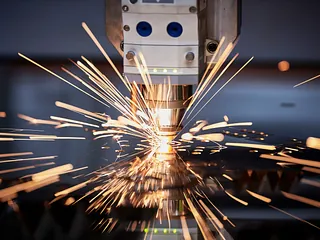

2D- und 3D-Laserschneiden
- 05

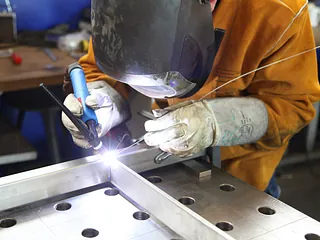

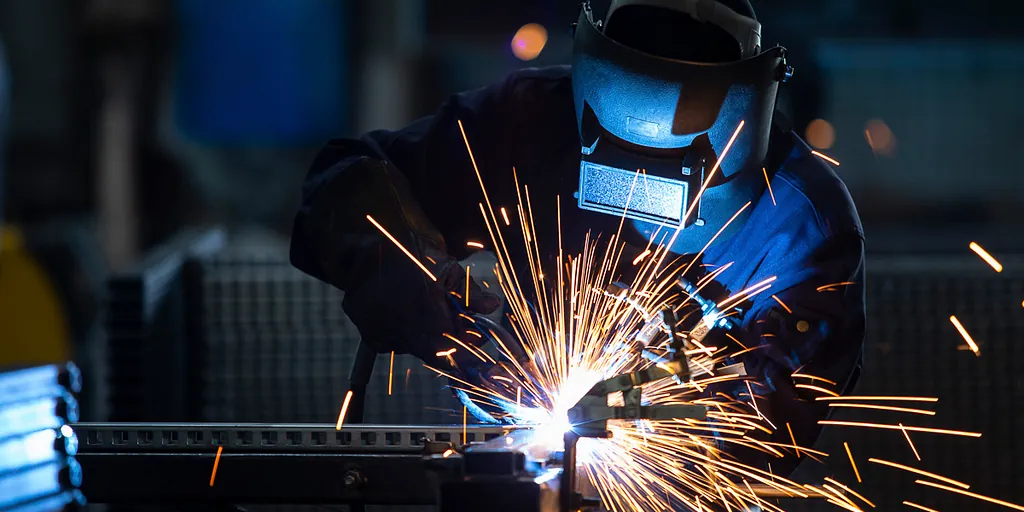

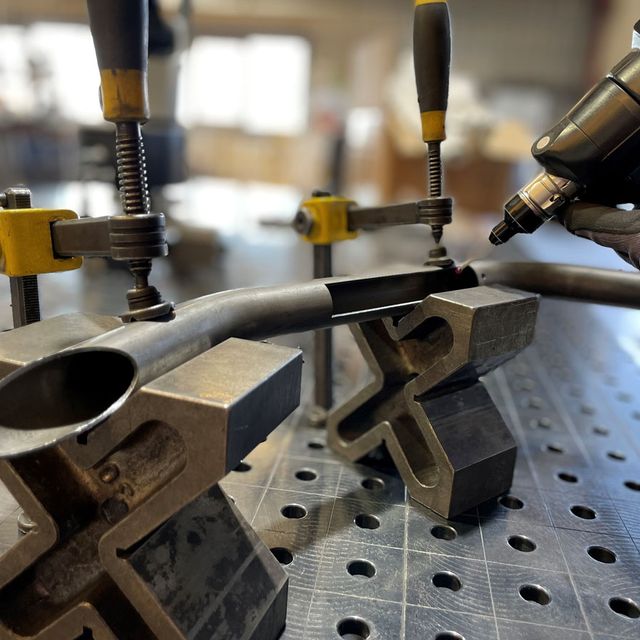

Schweißbaugruppen-Fertigung
- 06
Rohrendbearbeitung
- 07
Oberflächenbehandlung
- 08
Qualitätsprüfung / Messtechnik
Werkstoffe & Verfahren
Legierte und unlegierte Qualitätsstähle
Grundwerkstoff für Biegeteile, Stahlbauhohlprofile und Schweißbaugruppen.
Edelstähle (hochlegierte Stähle)
Für korrosionsbeanspruchte Rohr- und Profilkonstruktionen.
Aluminium
Leichtbauwerkstoff für Biegen, Laserschneiden und Schweißen.
Kupfer
NE-Metall für Biegeteile, unter anderem in Rohrleitungsanwendungen.
Messing
NE-Metall für kaltbiegefähige Rohr- und Profilteile.
Titan
Für anspruchsvolle Biege- und Schweißanwendungen.
Platin
Edelmetall, verarbeitet im Biege- und Walzverfahren.

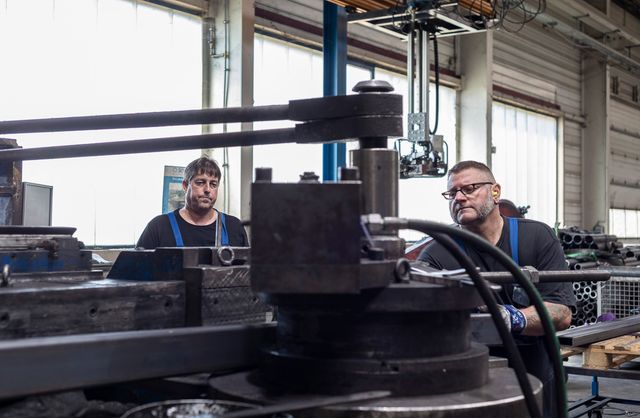

Stahlbauhohlprofile
Bis 180 x 120 mm mit innerem Biegeradius RI 700 mm, Schwerpunkt sicherheitsrelevanter Anwendungen.
Rechteck- und Quadratrohre
Mit Mehrfachbiegungen in Folge bearbeitbar.
Stahlguss
Verarbeitet im Schweißbetrieb.
Standorte
Zeithain
DEProduktions- und Lagerstandort (Schweißerei seit 2025)
- Losgröße
- Einzelfertigung bis Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Messing, Titan
- Dornbiegemaschinen bis 220 mm (NC/CNC)
- 3- und 4-Rollen-Profilwalzen
- TRUMPF TruLaser Tube 7000 (Rohr-Laserschneiden)
- TRUMPF TruLaser Cell 7040 (3D-Laser)
- Schweißfachabteilung
- Messtechnik
Mannheim
DEProduktions- und Lagerstandort in Mannheim-Friedrichsfeld
- Losgröße
- Einzelfertigung bis Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Messing, Titan
- Dornbiegemaschinen (konventionell, NC/CNC)
- 3- und 4-Rollen-Profilwalzen
- Schweißfachabteilung
- Messtechnik
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rohrbiegen (Dornbiegen)Umformung | – | – | – | Einzelfertigung bis Serienfertigung | legierte und unlegierte Qualitätsstähle, Edelstähle, Messing, Kupfer, Aluminium, Titan, Platin, legierte und hochlegierte Stähle |
| Profilwalzen (3- und 4-Rollen Profilbiegeverfahren)Umformung | – | 18 m (Rundrohr im 3-Rollen-Verfahren) | – | – | Rundrohre, Stahlbauhohlprofile, Rechteck- und Quadratrohre, Winkel, U-Profile, T-Träger, Doppel-T-Träger, Sonderprofile, Aluminium, Kupfer, Messing, Titan, Platin |
| Kombinierte Biegeverfahren (Biegen und Walzen in einem Arbeitsschritt)Umformung | – | – | – | – | – |
| Wickelverfahren (Spiralen)Umformung | – | – | – | – | – |
| 2D-Laserschneiden von Rohren, Profilen und BlechenZerspanung | – | 6500 mm (Fertigteillänge) × max. Außendurchmesser/Hüllkreisdurchmess | 40 kg/m | – | Baustahl (max. 10 mm bei 90°), Edelstahl (max. 8 mm bei 90°), Aluminium (max. 5 mm bei 90°), Kupfer/Messing (max. 5 mm bei 90°) |
| 3D-LaserschneidenZerspanung | – | – | – | – | Baustahl (max. 8 mm bei 90°), Edelstahl (max. 6 mm bei 90°), Aluminium (max. 5 mm bei 90°) |
| Schweißen (WIG)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißen (MIG/MAG)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißen (E-Hand)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißen (WIG Kaltdraht)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißen (Autogen)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißen (Plasma)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Schweißbaugruppen-Fertigung (Rohrverbindungen, Schweißfittings, Schweißflansche)Fügen | – | – | – | – | Unlegierte Stähle, Niedriglegierte und hochlegierte Stähle, Aluminium, Stahlguss, Kupfer, Titan, Sondermetalle |
| Werkzeugbau (eigener Biegewerkzeugbau)Engineering | – | – | – | – | – |
| Vorrichtungsbau, Konstruktion, DMF & DTCEngineering | – | – | – | – | – |
| Rohrendbearbeitung (Sägen von Enden etc.)Zerspanung | – | – | – | – | – |
| OberflächenbehandlungOberfläche | – | – | – | – | – |
| HydraulikleitungenFügen | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Dornbiegemaschinen (konventionell, NC- und CNC-gesteuert) | – | – | Rohraußendurchmesser 4–220 mm; Biegeradien ab 1,2 x D | – | Zeithain und Mannheim |
| 3- und 4-Rollen Profilwalzen (konventionell, NC- und CNC-gesteuert) | – | – | Rohraußendurchmesser 4–324 mm | – | Zeithain und Mannheim |
| 3D-Laseranlage | Trumpf TruLaser Cell 7040 | – | 5-Achsportal mit Drehachse; X 4.000 mm, Y 1.250 mm, Z 800 mm; CO2 3,2 kW | – | – |
| Rohr-Laserschneidmaschine | Trumpf TruLaser Tube 7000 | – | max. Rundrohr-Ø 254 mm, max. Rohmateriallänge 9.100 mm, max. Fertigteillänge 6.500 mm, max. | 2024 (Inve | Zeithain |
Zusatzleistungen
Qualität
Das Qualitätsmanagement ist zertifiziert nach DIN EN ISO 9001:2015, als Hersteller nach AD 2000 Merkblatt W0/TRD 100/HPO sowie als Schweißfachbetrieb nach DIN EN 15085-2 (CL1) und DIN EN 1090-2/-3 (EXC3). Seit 2020/2021 wurden an beiden Standorten Investitionen in moderne Messtechnik getätigt.
| Nachweis | Zeithain | Mannheim |
|---|---|---|
| ISO 9001 | ||
| AD 2000 W0 / TRD 100 / HPO | ||
| EN 15085-2 (Schienenfahrzeuge, CL1) | ||
| EN 1090-2 EXC3 (Stahltragwerke) | ||
| EN 1090-3 EXC3 (Aluminiumtragwerke) |
