Hochauflösende 2PP-3D-Drucksysteme, Materialien und industrielle Mikroteil-Produktion von Prototyp bis Serie.
UpNano GmbH
Wien (AT) · Cambridge, MA (US)Neu auf Amplifa
Über UpNano
UpNano GmbH ist ein 2018 in Wien gegründetes High-Tech-Unternehmen, das Hochleistungs-3D-Drucksysteme auf Basis der Zwei-Photonen-Polymerisation (2PP) entwickelt, fertigt und vertreibt. Die NanoOne- und NanoPro-Drucker ermöglichen Strukturen mit Auflösungen unter 100 nm sowie Bauteile im Bereich vom Sub-Mikrometer bis zum Zentimetermaßstab bei Bauhöhen bis 50 mm. Das Portfolio umfasst Hardwaresysteme, proprietäre Druckharze (u. a. UpPhoto, UpThermo, UpOpto, UpBlack, UpFlow, UpQuartz), die Software Think3D sowie den industriellen Produktionsservice UpScale/NanoPro im ISO-5-Reinraum in Wien. Typische Anwendungen liegen in Optik & Photonik, Medizintechnik, Mikrofluidik, Mikromechanik, Bioprinting und Materialwissenschaft; über den NanoPro-Service werden auch Serien von bis zu einer Million Teilen produziert. Neben dem Hauptsitz in Wien unterhält UpNano eine US-Tochter in Cambridge, MA, sowie ein weltweites Distributionsnetz von Australien bis China.
- Standort
- Wien
- Verfahren
- 2-Photonen-Polymerisation (2PP) 3D-Druck, 2PP 3D-Druck NanoOne Green (515 nm Laser), 2PP 3D-Druck mit Hot Lithography® (verarbeitbare hochviskose Materialien), 3D-Druck von Quarzglas-Strukturen (SiO2-Slurry, Debindern/Sintern), 2PP-Druck von Metallen (Wolfram, Wolframkarbid, Platin) über organisch-anorganische Photoresine mit, Bioprinting in nativer Zellumgebung (Druck mit lebenden Zellen), Industrielle Micropart-Serienproduktion (UpScale-/NanoPro-Service, automatisierte validierte, Prototyping-Service/Feasibility-Studien für 2PP-Mikrofabrikation
- Werkstoffe
- UpPhoto, UpDraft, UpOpto, UpFlow, UpBrix, UpBlack, UpThermo, UpQuartz
- Zertifikate
- ISO 9001, ISO 14001, Cleanroom ISO 5
- Gegründet
- 2018
- Branchen
- Optik & Photonik, Medizintechnik, Mikrofluidik, Mikromechanik, Bioprinting/Biomedizin, Elektronik
- 01
Feasibility & Prozessentwicklung
- 02
Prototyping auf NanoOne
- 03
Materialauswahl bzw. Materialentwicklung
- 04
Prozessqualifizierung
- 05
Tech-Transfer auf NanoPro VT
- 06
Validierte industrielle Serienproduktion
- 07
Qualitätssicherung & weltweite Lieferung
Materialien & Verfahren
2-Photonen-Polymerisation (NanoOne/NanoPro)
Hochauflösender Mikro-3D-Druck mit Toleranzen unter 100 nm und Oberflächen bis Sq 5 nm.
Hot Lithography®
Ermöglicht die Verarbeitung hochviskoser Materialien wie UpThermo im 2PP-Prozess.
UpPhoto
Universelles Performance-Harz mit breitem Verarbeitungsfenster, auch für ISO-genormte Prüfkörper.
UpThermo powered by Cubicure
Hitzebeständiges Hochleistungspolymer bis HDT-B 300 °C für Elektroindustrie und Mikrospritzgussformen.
UpOpto
Optisch transparentes, biologisch verträgliches Harz mit geringer Autofluoreszenz für Optik und Mikrofluidik.
UpBlack
Nicht-durchlässiges schwarzes Harz für Linsenhalter und optische Systeme.
UpFlow
Niedrigviskoses, transparentes Harz für Mikrofluidik-Chips, z. B. IVF-Geräte.
UpQuartz (SiO2-Slurry)
3D-Druck makroskopischer Quarzglas-Strukturen mit hoher Detailschärfe nach Debindern und Sintern.
UpBio / X Hydrobio INX U200
Harze für Bioprinting und 2PP-Druck in nativer Zellumgebung.
Wolfram, Wolframkarbid, Platin
2PP-Druck von Metall-Mikrostrukturen über organisch-anorganische Photoresine mit Debindern/Reduzieren.
Standorte
Wien
ATHeadquarters, F&E, Applikationslabor, Produktion (Cleanroom ISO 5)
- Stückgewicht / Größe
- bis 200 × 200 × 50 mm
- Losgröße
- Prototyp bis Großserie (bis 1 Mio. Teile)
- Werkstoffe
- UpPhoto, UpDraft, UpOpto, UpFlow, UpThermo, UpBlack, UpQuartz
- NanoOne
- NanoOne Green
- NanoOne Bio
- NanoPro VT (32 Megavoxel/s, 7 W 515-nm-Laser)
Cambridge, MA
USUS-Tochter (UpNano US Inc.), Vertrieb und Applikationslabor
- Losgröße
- Prototyp bis Kleinserie

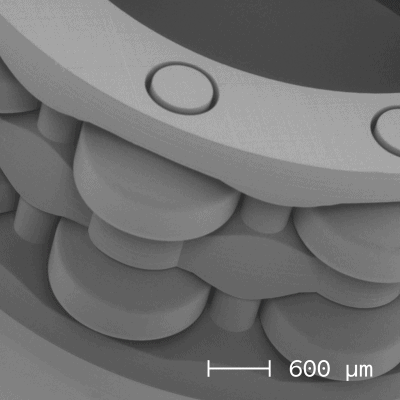

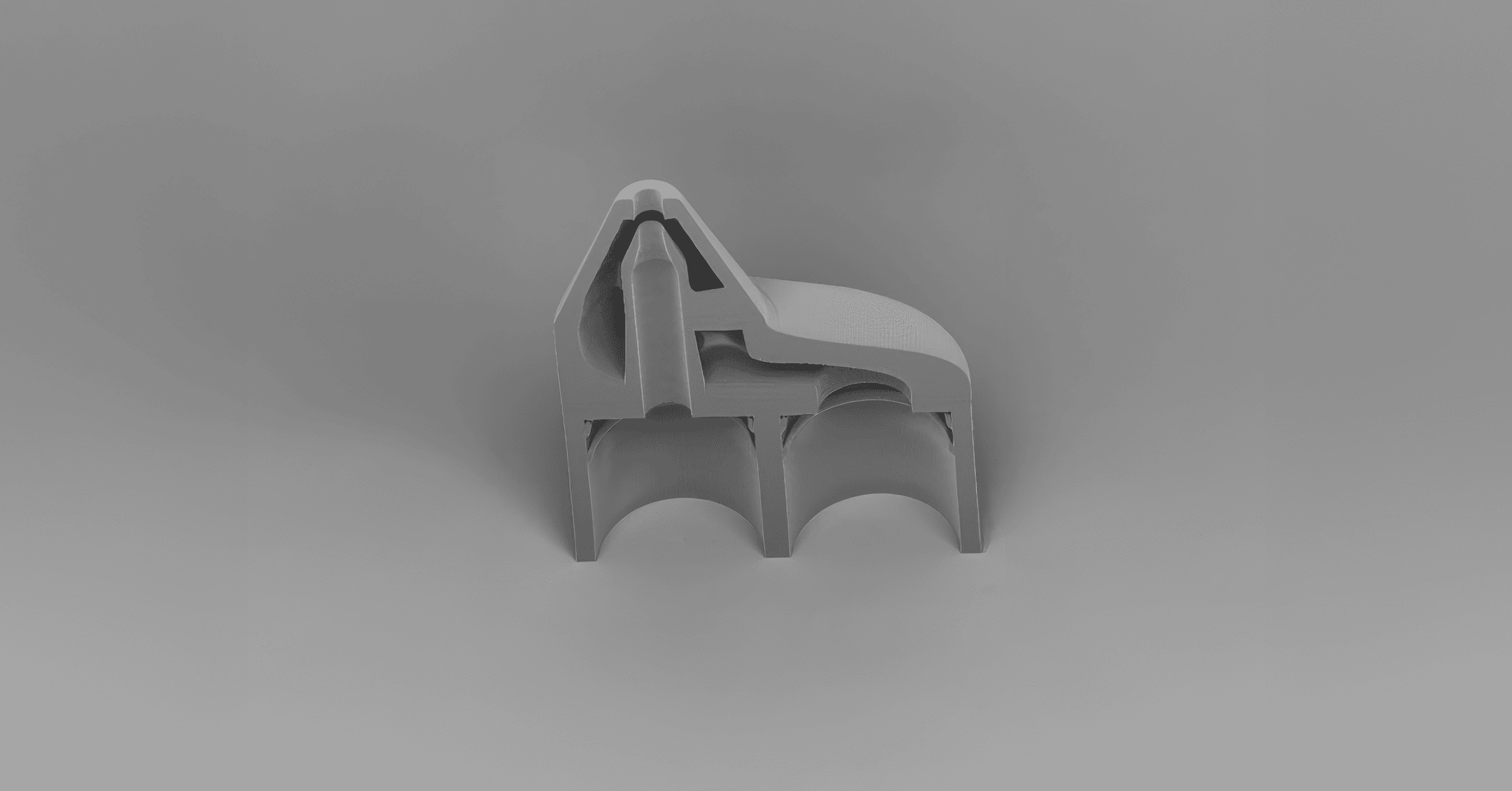

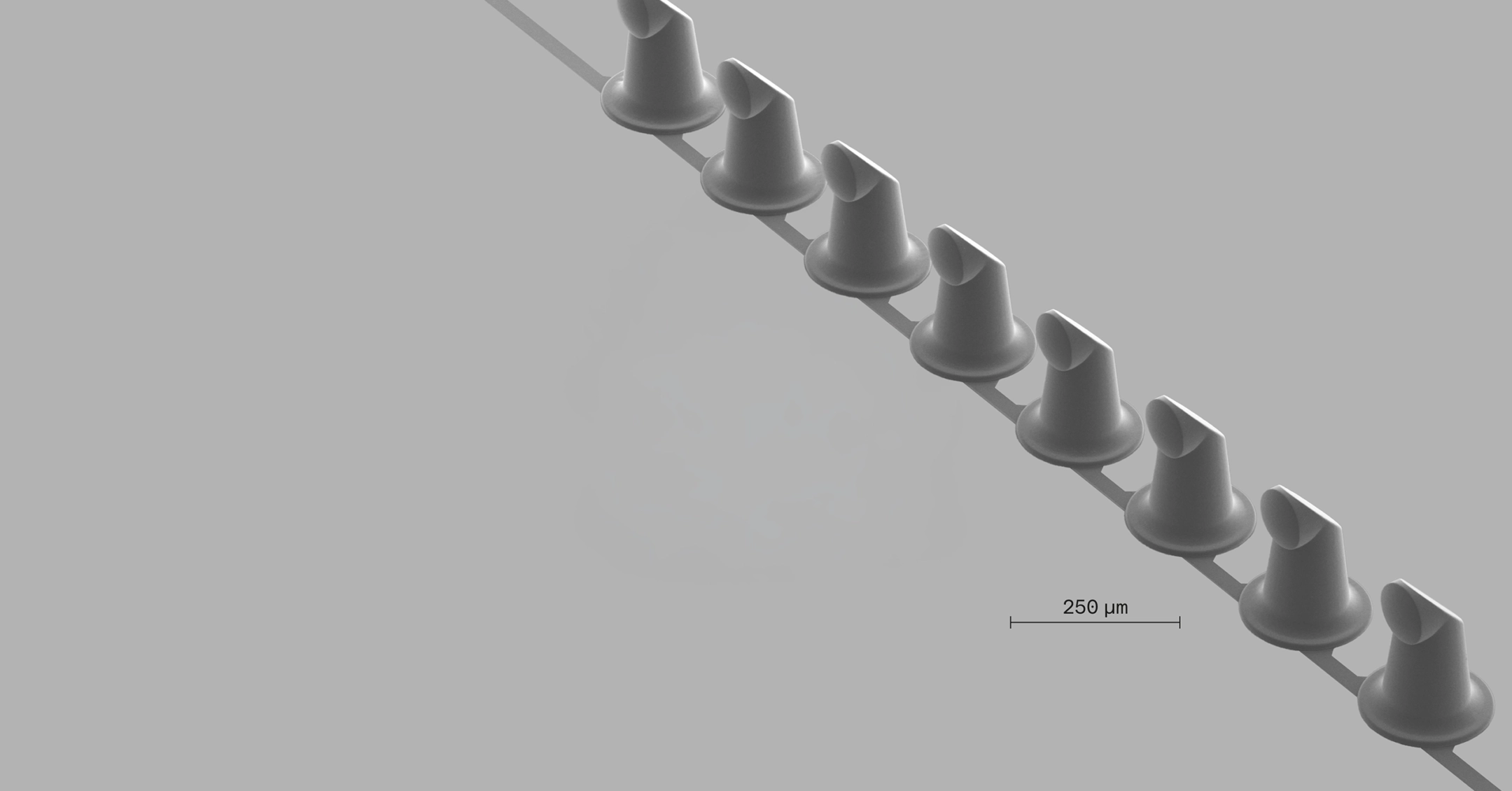

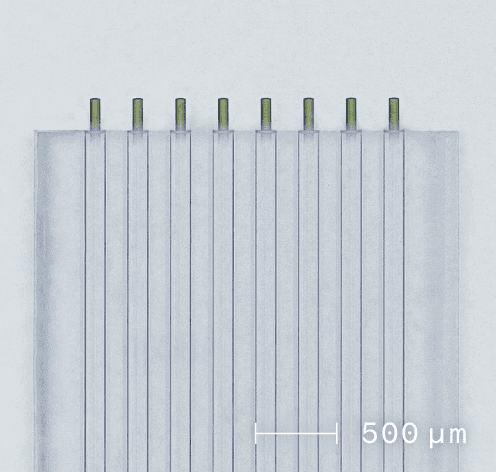

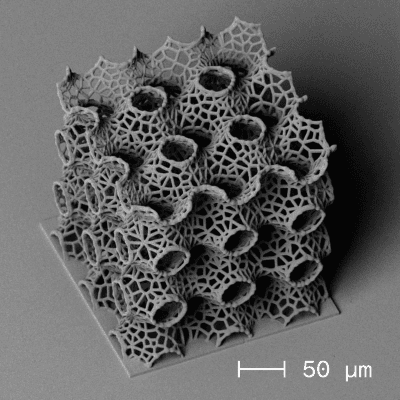

Gedruckte Mikrobauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 2-Photonen-Polymerisation (2PP) 3D-DruckAdditiv | <100 nm · Sq 5 nm | 200 mm × 200 mm × 50 mm | – | Industrielle Serienproduktion (z. B. | UpPhoto, UpDraft, UpOpto, UpFlow, UpBrix, UpBlack, UpThermo, UpQuartz, X Hydrobio INX U200 |
| 2PP 3D-Druck NanoOne Green (515 nm Laser)Additiv | – | 40 mm | – | – | – |
| 2PP 3D-Druck mit Hot Lithography® (verarbeitbare hochviskose Materialien)Additiv | – | – | – | – | UpThermo |
| 3D-Druck von Quarzglas-Strukturen (SiO2-Slurry, Debindern/Sintern)Additiv | – | – | – | – | UpQuartz, Quarzglas (Fused Silica) |
| 2PP-Druck von Metallen (Wolfram, Wolframkarbid, Platin) über organisch-anorganische Photoresine mitAdditiv | 2 µm (W), 7 µm (WC), 300 nm (Pt) | – | – | – | Wolfram, Wolframkarbid, Platin |

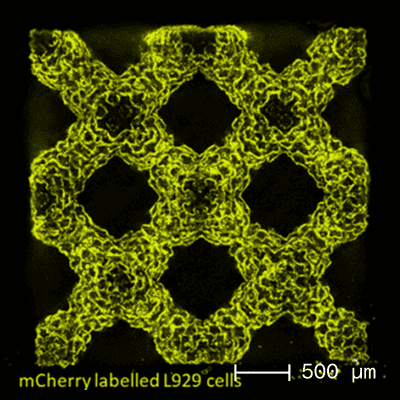

| Bioprinting in nativer Zellumgebung (Druck mit lebenden Zellen)Additiv | – | – | – | – | X Hydrobio INX U200, UpBio |
| Industrielle Micropart-Serienproduktion (UpScale-/NanoPro-Service, automatisierte validierteAdditiv | <100 nm · Sq 5 nm | 200 mm × 200 mm × 50 mm | – | – | UpPhoto, UpDraft, UpOpto, UpFlow, UpThermo |
| Prototyping-Service/Feasibility-Studien für 2PP-MikrofabrikationEngineering | – | – | – | – | – |
| In-situ-Druck mit automatischer Ausrichtung (Alignment) direkt auf vorgefertigten Substraten/WafernAdditiv | – | 200 mm | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

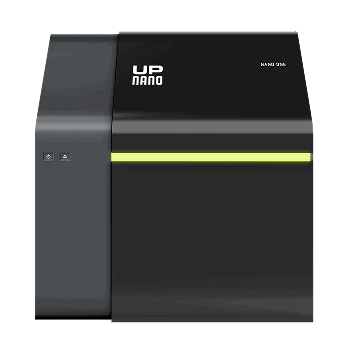

| 2PP 3D-Drucker (Prototyping/Batch) | UpNano NanoOne | – | – | – | Wien / Applikationslabore |
| 2PP 3D-Drucker mit 515 nm Laser | UpNano NanoOne Green | – | – | 2024 | – |
| 2PP 3D-Drucker mit 515 nm Laser | UpNano NanoOne Bio | – | – | – | – |

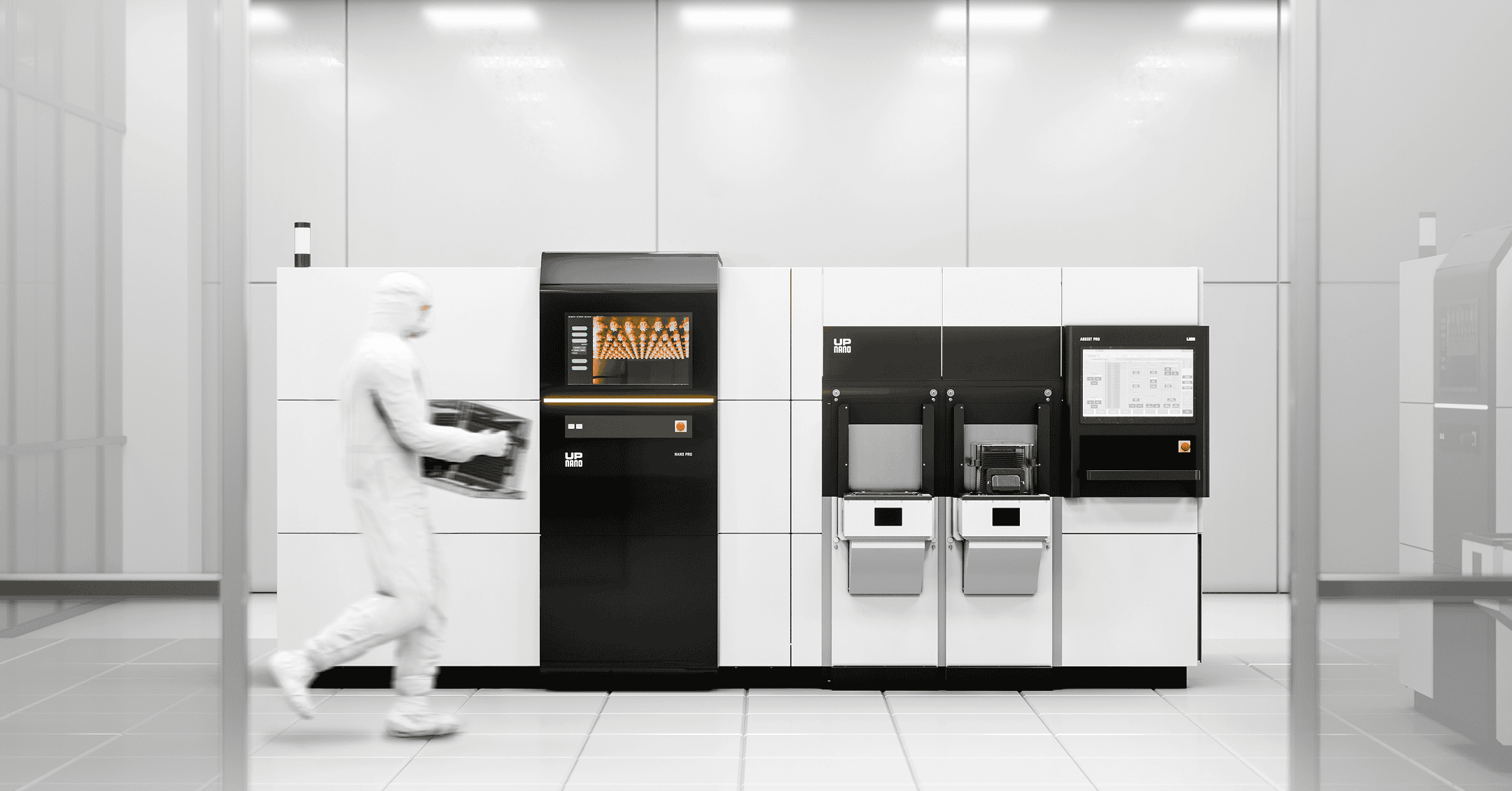

| Industrieller 2PP 3D-Produktionsdrucker (32 Megavoxel/s, 7 W Laser 515 nm) | UpNano NanoPro VT | – | 200 x 200 x 50 mm | 2024 | Wien (Cleanroom ISO 5) |
| 2PP 3D-Drucker (Kundenanlage bei Fertilis/ANFF) | UpNano NanoOne | 1 | – | 2022 | University of South Australia (ANFF) |
| 2PP 3D-Drucker (Kundenanlage MedUni Wien) | UpNano NanoOne | 1 | – | 2020 | MedUni Wien |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung
UpNano ist nach ISO 9001 und ISO 14001 zertifiziert; die Serienproduktion erfolgt unter ISO-5-Reinraumbedingungen im NanoPro VT mit Toleranzen unter 100 nm und Oberflächengüten bis Sq 5 nm.
| Nachweis | Wien |
|---|---|
| ISO 9001 | |
| ISO 14001 | |
| Cleanroom ISO 5 |
Historie
- 2018
Gründung von UpNano in Wien
- 2020
Erstmals cm-große Prüfkörper nach ISO-Norm mit 2PP gedruckt (Kooperation mit TU Wien); Systemverkauf an die MedUni Wien
- 2021
ISO-9001- und ISO-14001-Zertifizierung; Einführung von UpBlack und UpOpto; Team und Flächen verdoppeln sich
- 2022

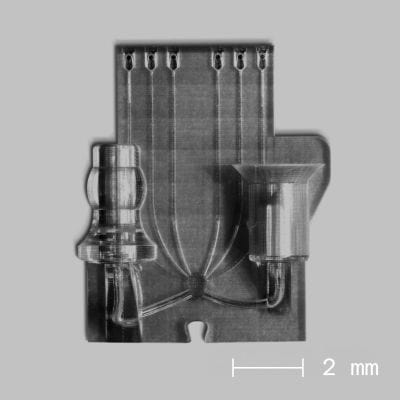

Kooperation mit Cubicure: hitzebeständiges Material UpThermo (HDT-B bis 300 °C); UpFlow für Fertilis-IVF-Chips
- 2023
NeptunLab-Ergebnisse mit NanoOne (Platin, Wolfram, eingebettete Mikrofluidik-Chips); Manuel Luitz tritt UpNano bei
- 2024
EUR 7 Mio. Series A; NanoOne Green (515 nm); Launch NanoPro VT und NanoPro-Produktionsservice auf der Formnext
- 2025
Markteintritt in China über Distributor Beijing Husun Technologies
