Werkzeug- und Formenbau mit CNC-Zerspanung, Erodieren und Einzel- bis Kleinserienfertigung
Welk Werkzeugbau Günter Welk
Kirchheim unter TeckNeu auf Amplifa
Über Welk Werkzeugbau

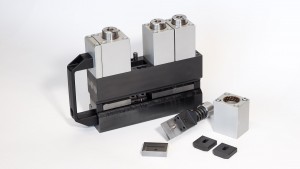

Welk Werkzeugbau ist ein 1989 von Günter Welk gegründeter Werkzeugbaubetrieb mit Sitz in Kirchheim unter Teck. Das Unternehmen fertigt Stanz- und Spritzgusswerkzeuge, Stahlmaschinenbauteile, Aluminiumfrästeile und Prototypen sowie Einzelteile und Kleinserien. Die Fertigung umfasst CNC-Fräsen auf Hermle-Bearbeitungszentren, CNC-Drehen, Draht- und Senkerodieren (Sodick, ONA), Flachschleifen, Bohren und Sägen. Ein eigenes Produkt ist die Welk-Stanzkassette, eine verstiftete Werkzeugkassette für Lincut- und MCC4-Anwender mit Wiederholgenauigkeit unter 0,01 mm. Werkstoffe sind vor allem Stahl und Aluminium. Das Unternehmen bedient Branchen wie Werkzeugbau, Formenbau, Maschinenbau und Stanzformenbau und arbeitet mit persönlicher Betreuung und termingerechter Lieferung.
- Standort
- Kirchheim unter Teck
- Verfahren
- Fräsen (CNC-Fräsmaschine / Bearbeitungszentrum, 3D-Bahnsteuerung), Drahterodieren, Senkerodieren, Drehen (CNC-Drehmaschine), Konventionelles Drehen, Bohren (Schnell-Radial-Bohrmaschine), Sägen (CNC-Bandsäge), Schleifen (Flachschleifen)
- Werkstoffe
- Stahl (Stahlmaschinenbauteile), Aluminium (Aluminiumfrästeile), Kunststoff (Formenbau Kunststoffspritzguss), Stahl, Aluminium, Kunststoff
- Gegründet
- 1989
- Branchen
- Werkzeugbau, Formenbau, Maschinenbau, Stanzformenbau
- 01
Sägen
- 02
CNC-Fräsen
- 03
CNC-Drehen
- 04
Erodieren
- 05
Schleifen
- 06
Messtechnik
- 07
Montage/Verkauf
Werkstoffe und Verfahren
Stahl

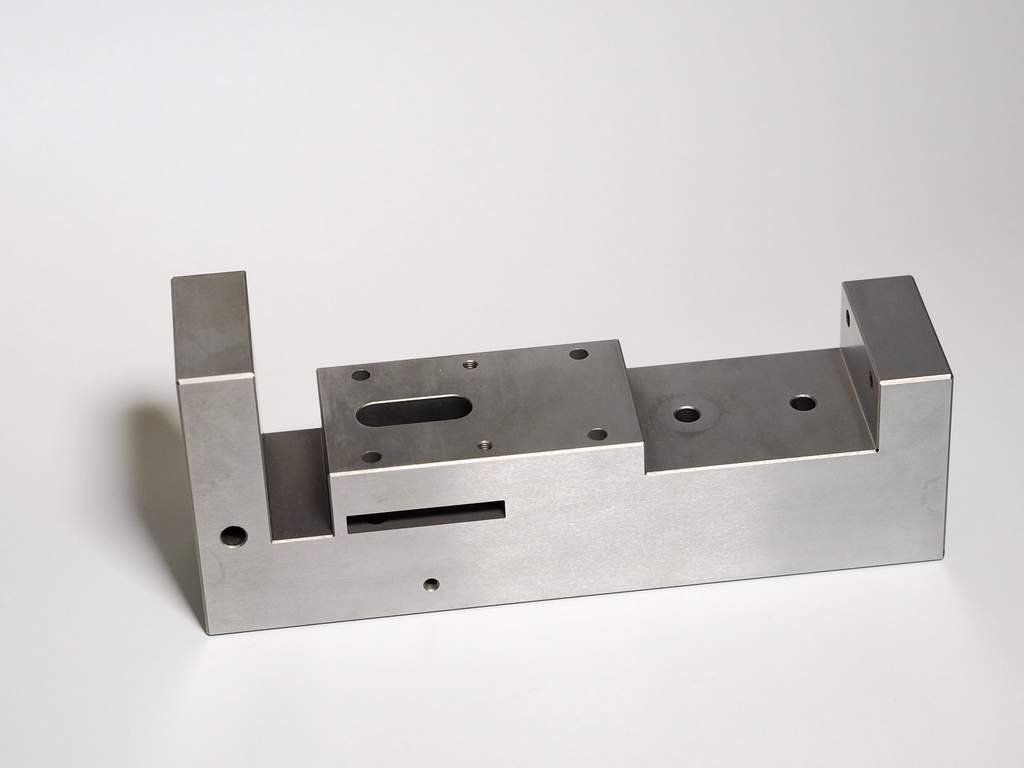

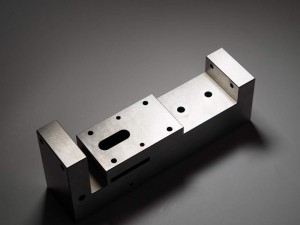

Werkzeugstahl für Stanz- und Spritzgusswerkzeuge sowie Maschinenbauteile, bearbeitet durch Fräsen, Erodieren, Drehen und Schleifen.
Aluminium

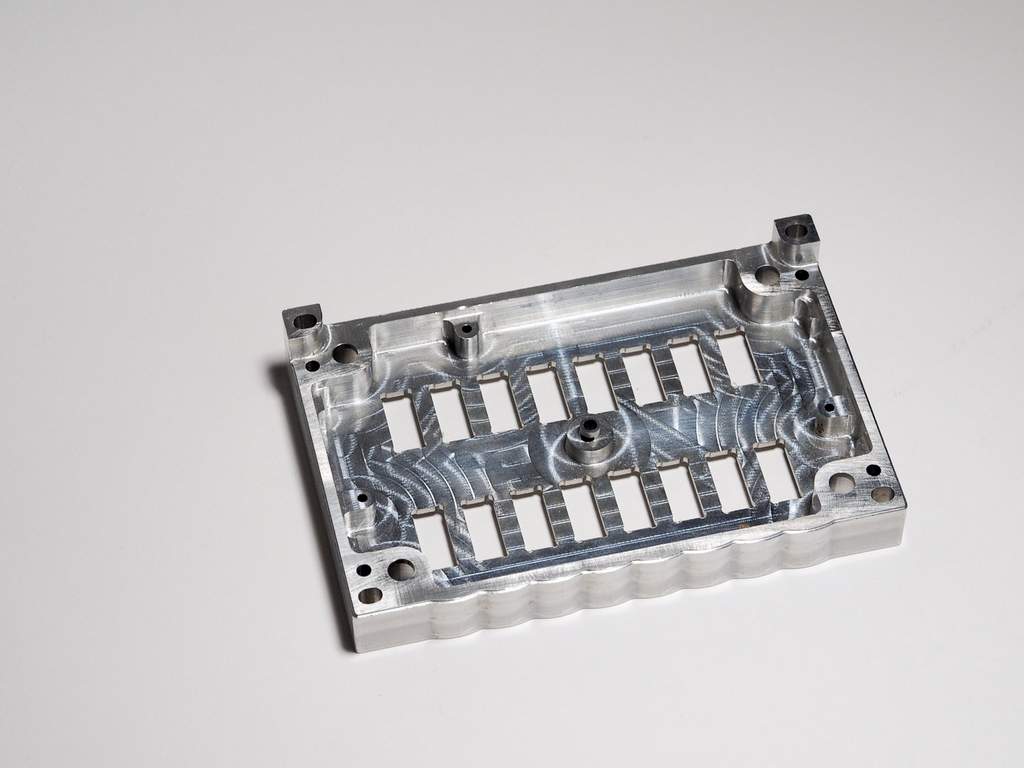

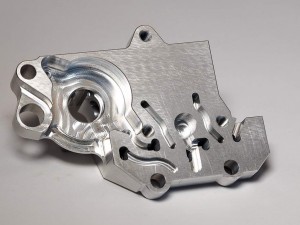

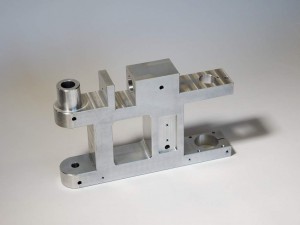

Aluminiumfrästeile für Prototypen und Maschinenbauteile auf CNC-Bearbeitungszentren.
Kunststoff
Einsatz im Kunststoffspritzguss-Formenbau für Spritzgusswerkzeuge.
Standorte
Kirchheim unter Teck
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Frästeile bis 850 × 630 × 500 mm; Drahterodieren bis 500 kg
- Losgröße
- Einzelteile, Prototypen, Kleinserien
- Werkstoffe
- Stahl, Aluminium, Kunststoff
- HERMLE UWF 1202 HTC 34
- HERMLE C 600 V mit Automatisation (45 Paletten)
- HERMLE C 600 U
- HERMLE UWF 900 E
- Sodick AQ750L LN1W Drahterodiermaschine
- Sodick AG400L Premium Drahterodiermaschine
- ONA TECHNO C 400 Senkerodiermaschine
- DMT KERN CD 401 CNC-Drehmaschine
- KASTO SBA 360 AU CNC-Bandsäge
- ABA Schleifmaschine
- Mahr Z600 Höhenmessgerät
- Mitutoyo Messprojektor und Oberflächenmessgerät SJ-401
- Zoller Werkzeugvoreinstellgerät
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fräsen (CNC-Fräsmaschine / Bearbeitungszentrum, 3D-Bahnsteuerung)Zerspanung | – | 850 mm (X-Achse größte Maschine) × 630 mm × 500 mm | – | Einzelteilfertigung – Kleinserienfertigung | Stahl, Aluminium |
| DrahterodierenZerspanung | – | 750 mm (X-Achse) × 500 mm × 400 mm | 500 kg (Sodick AG400L) | – | Stahl (Werkzeugstahl) |
| SenkerodierenZerspanung | – | 600 mm × 400 mm × 400 mm | – | – | Stahl (Werkzeugstahl) |
| Drehen (CNC-Drehmaschine)Zerspanung | – | 1000 mm (Spitzenweite) | – | – | Stahl |
| Konventionelles DrehenZerspanung | – | – | – | – | Stahl |
| Bohren (Schnell-Radial-Bohrmaschine)Zerspanung | – | – | – | – | Stahl |
| Sägen (CNC-Bandsäge)Zerspanung | – | 350 mm (Rechteck 350 x 330 mm) × 330 mm | – | – | Stahl |
| Schleifen (Flachschleifen)Zerspanung | – | 600 mm × 300 mm × 500 mm | – | – | Stahl |
| Werkzeugbau / Formenbau KunststoffspritzgussEngineering | – | – | – | – | – |
| Stanzformenbau / Stanzkassette (Werkzeugkassette für Lincut und MCC4)Engineering | Wiederholgenauigkeit unter 0,01 mm | – | – | – | – |
| PrototypenfertigungEngineering | – | – | – | – | Stahl, Aluminium |
| Einzelteilfertigung / KleinserienfertigungZerspanung | – | – | – | – | Stahl, Aluminium |
| Messtechnik / QualitätsprüfungPrüfung | – | – | – | – | – |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräsmaschine mit Werkzeugwechsler 34-fach | HERMLE UWF 1202 HTC 34 | 1 | X 850 mm, Y 630 mm, Z 500 mm | – | Kirchheim unter Teck |
| CNC-Bearbeitungszentrum mit Automatisation, 45 Paletten, Werkzeugwechsler 30-fach | HERMLE C 600 V | 1 | X 600 mm, Y 450 mm, Z 450 mm | – | Kirchheim unter Teck |
| CNC-Bearbeitungszentrum mit Werkzeugwechsler 30-fach | HERMLE C 600 U | 1 | X 600 mm, Y 450 mm, Z 450 mm | – | Kirchheim unter Teck |
| CNC-Fräsmaschine 3D-Bahnsteuerung | HERMLE UWF 900 E | 1 | X 600 mm, Y 400 mm, Z 420 mm | – | Kirchheim unter Teck |
| Drahterodiermaschine | Sodick AQ750L LN1W | 1 | X 750 mm, Y 500 mm, Z 400 mm | – | Kirchheim unter Teck |
| Drahterodiermaschine | Sodick AG400L Premium | 1 | X 400 mm, Y 280 mm, Z 250 mm; Werkstückgewicht bis 500 kg | – | Kirchheim unter Teck |
| Senkerodiermaschine mit Werkzeugwechsler 12-fach | ONA TECHNO C 400 | 1 | X 600 mm, Y 400 mm, Z 400 mm | – | Kirchheim unter Teck |
| CNC-Drehmaschine | DMT KERN CD 401 | 1 | Drehdurchmesser über Bett 400 mm, über Planschlitten 230 mm, Spitzenweite 1000 mm | – | Kirchheim unter Teck |
| Konventionelle Drehmaschine | Mascote 175 | 1 | – | – | Kirchheim unter Teck |
| Schnell-Radial-Bohrmaschine | Donau Danuflex 135 | 1 | – | – | Kirchheim unter Teck |
| CNC-Bandsäge | KASTO SBA 360 AU | 1 | Rund 330 mm, Vierkant 330 x 330 mm, Rechteck 350 x 330 mm | – | Kirchheim unter Teck |
| Schleifmaschine | ABA | 1 | Schleifbereich 600 x 300 mm, Senkrechtbewegung 500 mm | – | Kirchheim unter Teck |
| Werkzeugvoreinstellgerät für Fräs- und Drehmaschine | Zoller | 1 | – | – | Kirchheim unter Teck |
| Höhenmessgerät | Mahr Z600 | 1 | – | – | Kirchheim unter Teck |
| Messprojektor | Mitutoyo | 1 | – | – | Kirchheim unter Teck |
| Oberflächenmessgerät | Mitutoyo SJ-401 | 1 | – | – | Kirchheim unter Teck |
Zusatzleistungen
Referenzkunden
Unternehmensgeschichte
- 1989
Gründung der Firma WELK Werkzeugbau am 01.01.1989 in Bissingen durch Günter Welk.
- 1995
Bezug des umgebauten Gebäudes in Kirchheim unter Teck im Januar; seitdem stetige Erweiterung des Werkstattbereichs.
