Kaltfließgepresste Präzisions-Zahnräder, Verzahnungsbauteile und Kupplungsgeometrien aus Frickenhausen – von Prototyp bis 500.000 Stück.
Wezel GmbH Kaltumform-Technik
Frickenhausen (Baden-Württemberg)Neu auf Amplifa
Über die Wezel GmbH Kaltumform-Technik
Die Wezel GmbH Kaltumform-Technik ist ein 1948 von Erich Wezel in Frickenhausen gegründetes, familiengeführtes Mittelstandsunternehmen, das hochpräzise Verzahnungsbauteile, Kupplungsgeometrien, Zahnradblöcke und Spannwerkzeuge fertigt. Rund 100 Mitarbeitende produzieren auf 10.000 m² Produktionsfläche mittels Kaltumformung (Kaltfließpressen), 3- und 5-achsigem Fräsen, Weich- und Hartzerspanung, Induktionshärten und eigener Messtechnik. Fließgepresste Verzahnungen mit ununterbrochenem Faserverlauf bieten höhere Zahnfußtragfähigkeit als zerspante Verzahnungen. Losgrößen reichen vom Prototyp (ab 1 Stück, aus eigenem Werkzeugbau) bis zur Serie von 500.000 Stück; Aluminium wird bis Ø 240 mm, Stahl und Kupfer bis Ø 160 mm gefertigt. Wezel beliefert neun Branchen, darunter E-Mobility & Automotive (seit über 20 Jahren Serienlieferant), Motorrad, Cabrioverdeck-Getriebe, Mobile Hydraulik, Elektrowerkzeuge, Bremssysteme Schiene, Medizintechnik und Spanntechnik. Referenzkunden sind u. a. BMW, Bosch, Porsche, Schaeffler und Festool; das Unternehmen ist ISO 9001:2015 zertifiziert und Mitglied von IMU, GCFG und ICFG.
- Standort
- Frickenhausen
- Verfahren
- Kaltumformung (Kaltfließpressen) von Verzahnungsbauteilen, Fließpressen von Profilen, Nocken, Gerad- und Schrägverzahnungen (bis zu 4 Verzahnungen pro, Werkzeugbau (Herstellung verzahnter Fließpresswerkzeuge), 3- und 5-achsiges Fräsen, Weichzerspanung (Drehen), Hartzerspanung: Schleifen / Hartdrehen (innen + außen), Laserschneiden, Induktionshärten / Induktionsanlassen
- Werkstoffe
- EN AW-6082 (AlMgSi1), 16MnCr5, 20MnCr5, 31CrMoV9, 18CrNiMo7-6, 42CrMo4, C8C, X17CrNi16-2
- Zertifikate
- DIN EN ISO 9001:2015, ÖKOPROFIT Betrieb 2025, 100 Betriebe für Ressourceneffizienz, ISO 9001, ÖKOPROFIT
- Gegründet
- 1948
- Mitarbeiter
- ~100
- Branchen
- E-Mobility & Automotive, Motorrad, Cabrioverdeck & Heckklappe, Mobile Hydraulik, Industrielle Antriebe, Elektrowerkzeuge
- 01
Konstruktion & Auslegung
- 02
Werkzeugbau (verzahnte Fließpresswerkzeuge)
- 03
Kaltfließpressen
- 04
Messen & Prüfen
- 05
Weich- und Hartzerspanung
- 06
Induktionshärten / Weichglühen
- 07

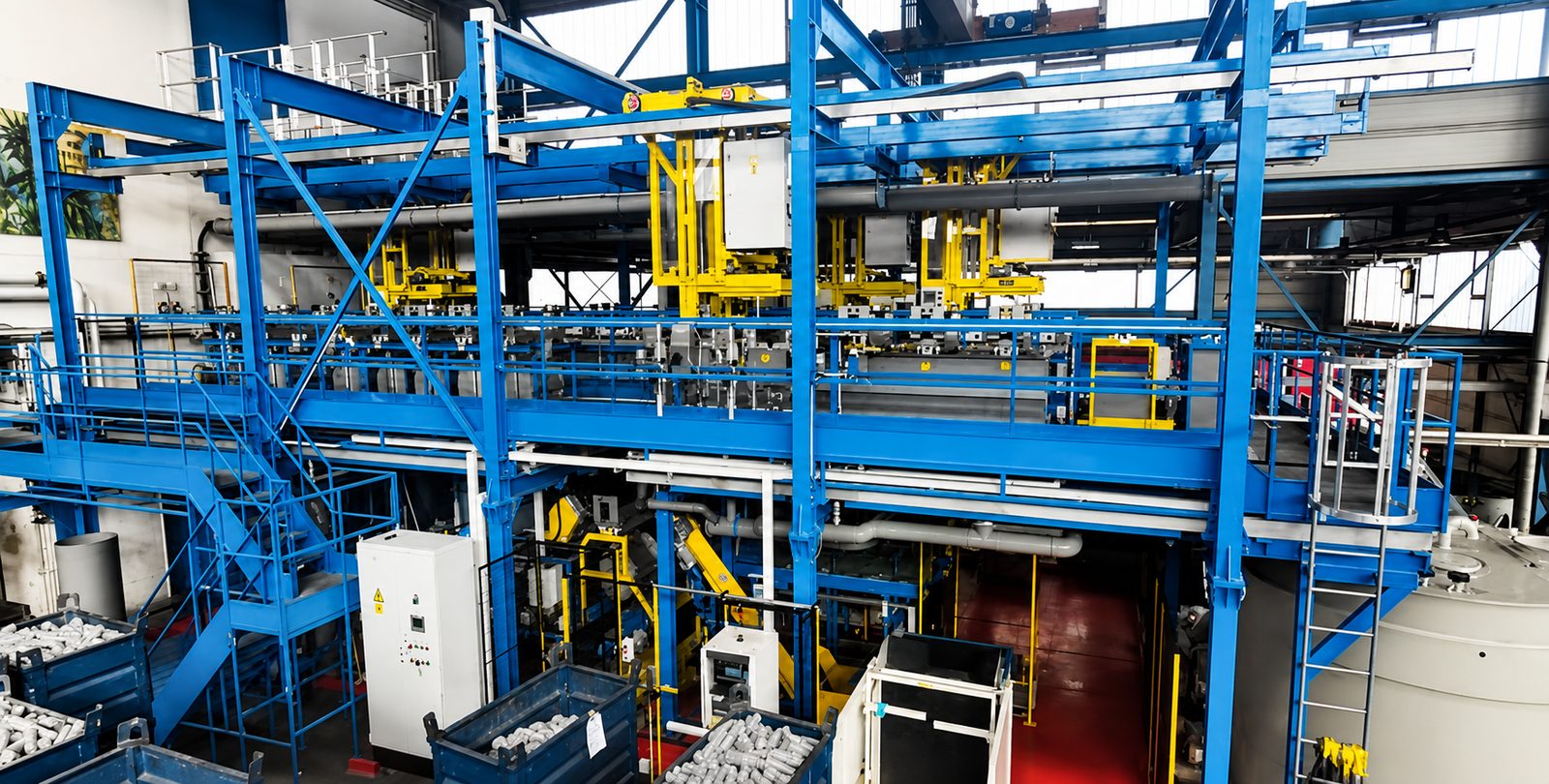

Beschichtungstechnologie (Phosphatieren, Schmierstoff)
- 08
Montage einbaufertiger Baugruppen
- 09
Auslieferung
Werkstoffe & Verfahren
Kaltfließpressen
Kaltumformung von Profilen, Nocken, Gerad-/Schrägverzahnungen (bis 4 Verzahnungen pro Bauteil), Kegelrädern und Kronenrädern mit erhaltenem Faserverlauf und hoher Dauerfestigkeit.
Aluminium AlMgSi1
Leichtbau-Zahnräder und Gehäuse bis Ø 240 mm, porenfrei und kaltverfestigt, u. a. für E-Bike-Antriebe.
16MnCr5
Hauptsorte Einsatzstahl für hochbelastete Verzahnungen in Automotive, Motorrad- und Industriegetrieben.
20MnCr5
Einsatzstahl für hochdauerfeste Verzahnungsbauteile im Serieneinsatz.
31CrMoV9
Nitrierstahl für verschleißbelastete Verzahnungen und Getriebekomponenten.
18CrNiMo7-6
Einsatzstahl für stark dynamisch belastete Zahnräder.
42CrMo4
Vergütungsstahl für hochbelastete Antriebsbauteile.
X17CrNi16-2
Martensitischer Edelstahl auf Anfrage für korrosions- und verschleißbeanspruchte Bauteile.
X46Cr13
Martensitischer Edelstahl auf Anfrage, z. B. für Spannwerkzeug-Hülsen.
Reinkupfer E-Cu
Fließgepresste Kontaktbuchsen für die Hochspannungstechnik mit reduziertem Späneanfall bei der Zerspanung.

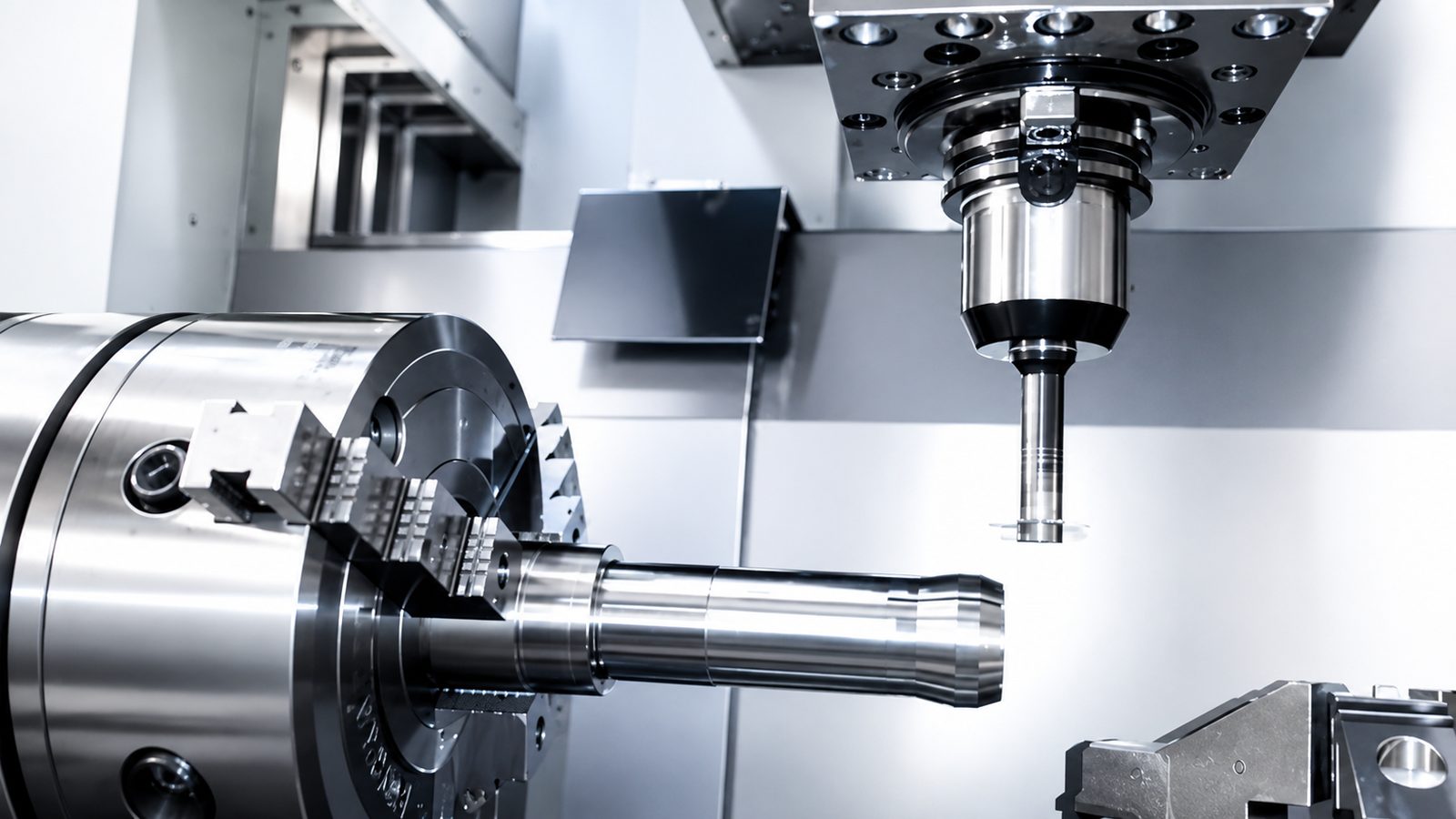

Zerspanung (Drehen, Fräsen, Schleifen)
3- und 5-achsiges Fräsen, Weichdrehen, Hartdrehen und Schleifen auf spanend IT6/IT7.
Induktionshärten / Induktionsanlassen
Interne Wärmebehandlung für gehärtete, einbaufertige Verzahnungen; Härten, Nitrieren und Verzahnungsschleifen über feste Partner.
Standorte
Frickenhausen
DEFirmensitz, Produktion, Presswerk
- Stückgewicht / Größe
- Aluminium Ø 240 mm, Stahl/Kupfer Ø 160 mm
- Losgröße
- 1 – 500.000 Stück
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Kupfer

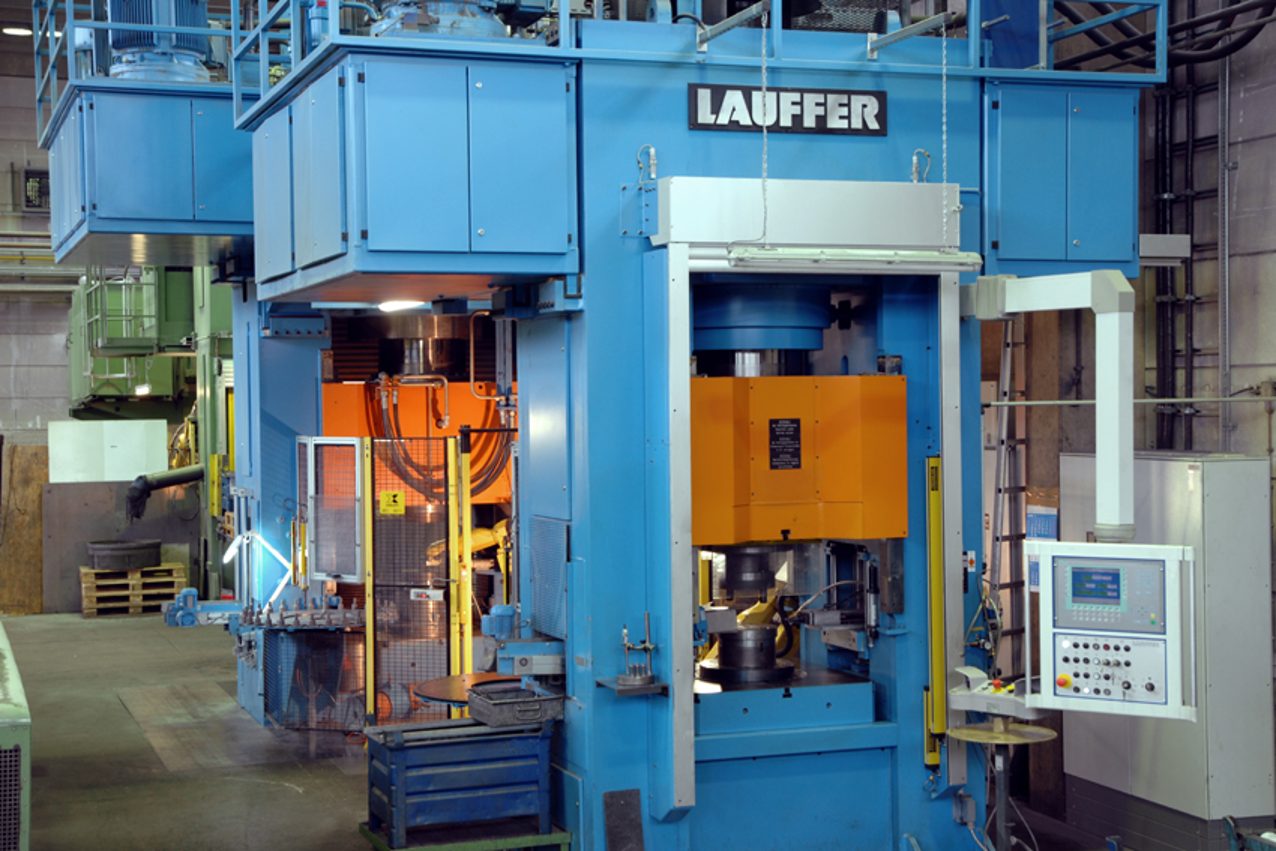

- LAUFFER-Kaltfließpressen

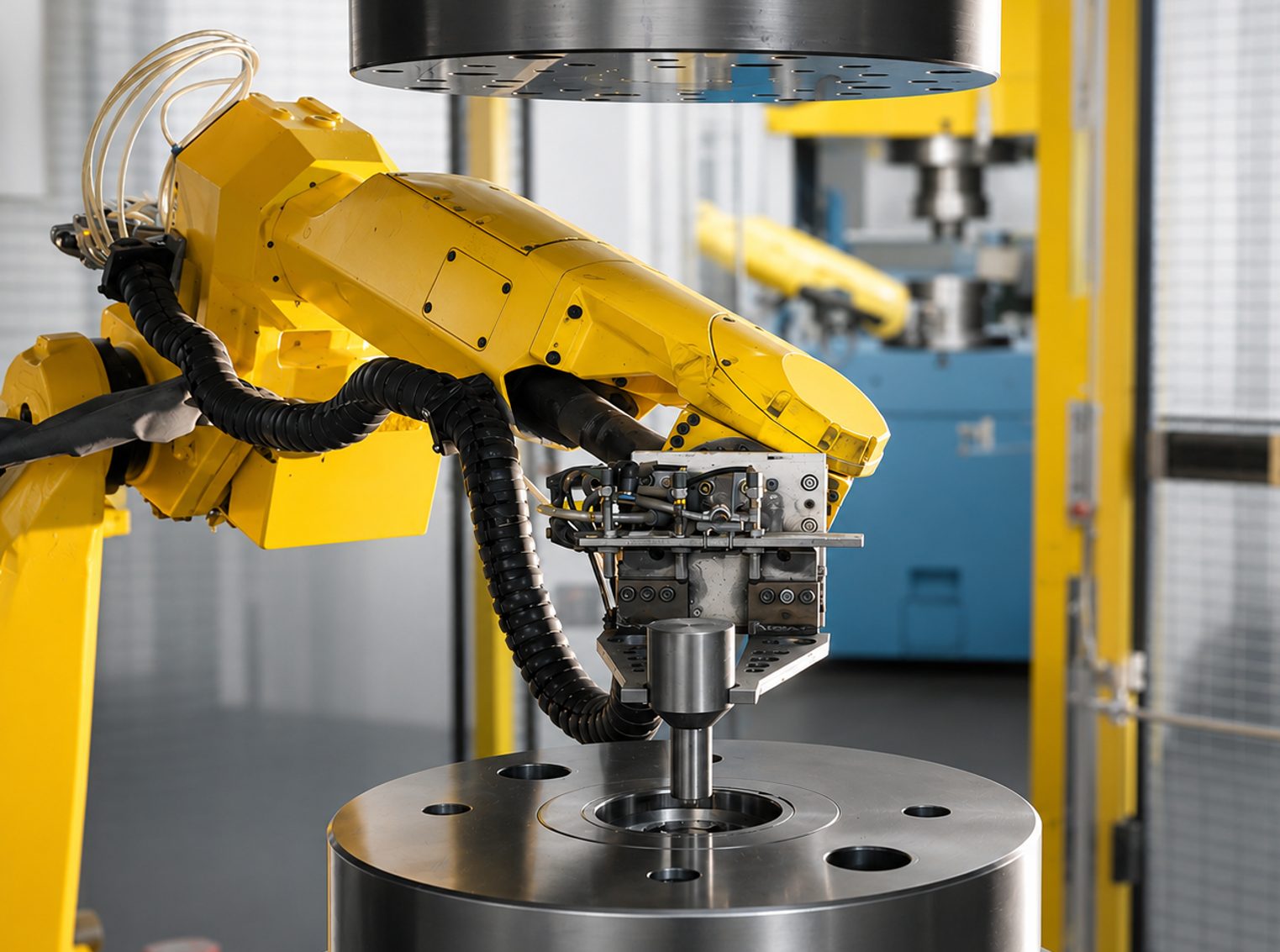

- Automatisierte Fertigungslinien
- 3-/5-achsige Fräsmaschinen
- Klingelnberg-Verzahnungsmessmaschine
- ZEISS DuraMax Koordinatenmessmaschine
- Härteprüfgeräte

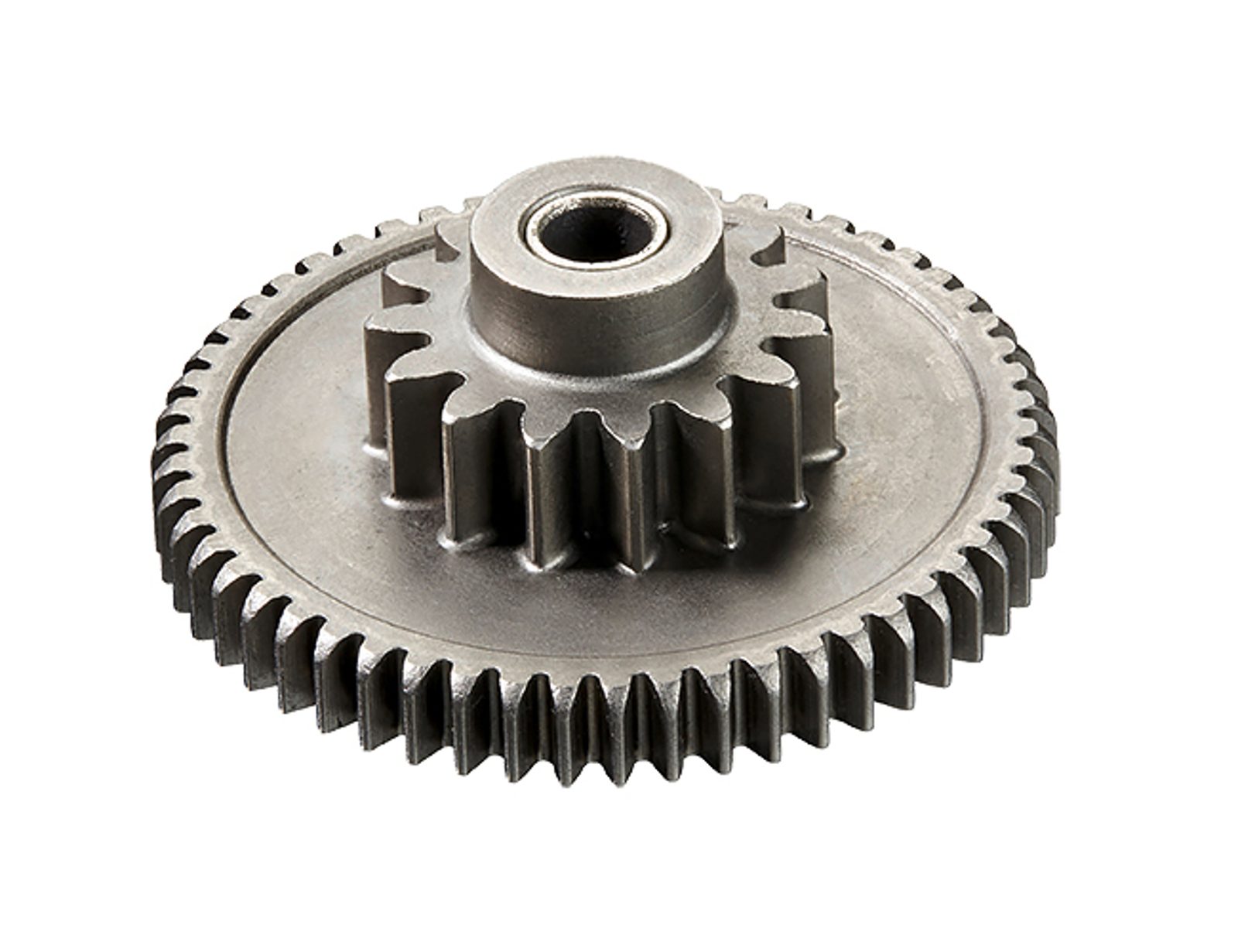

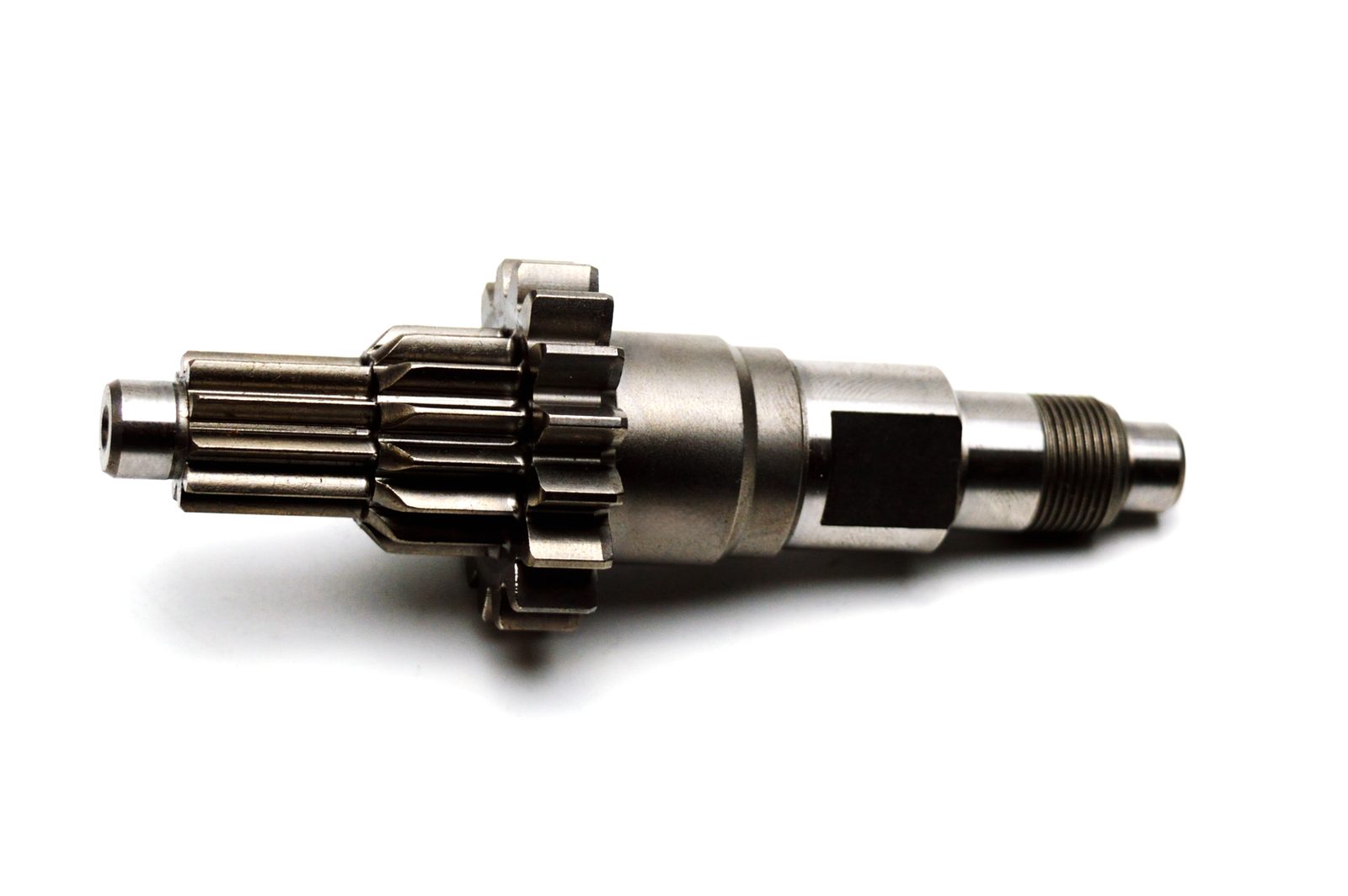

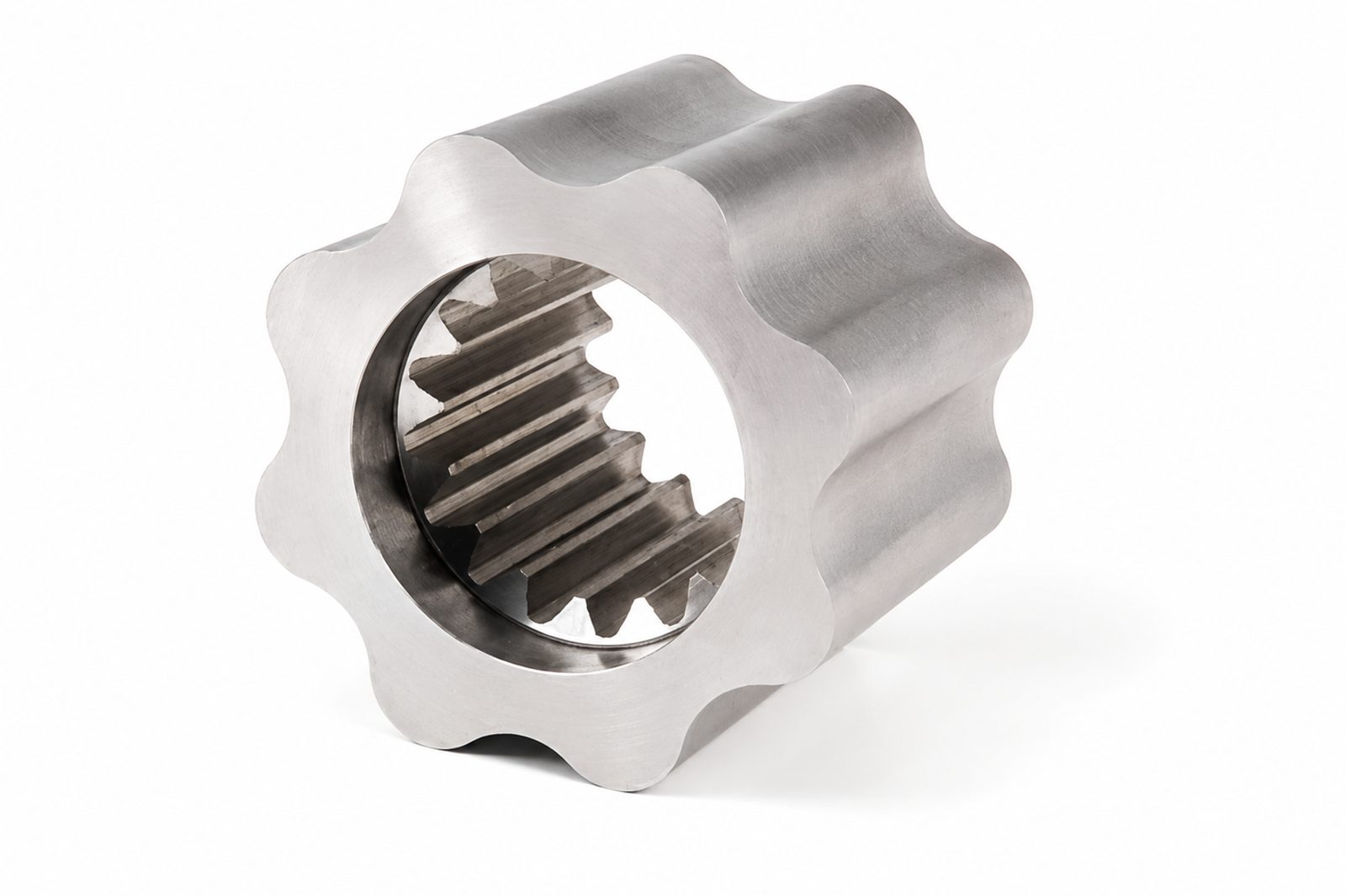

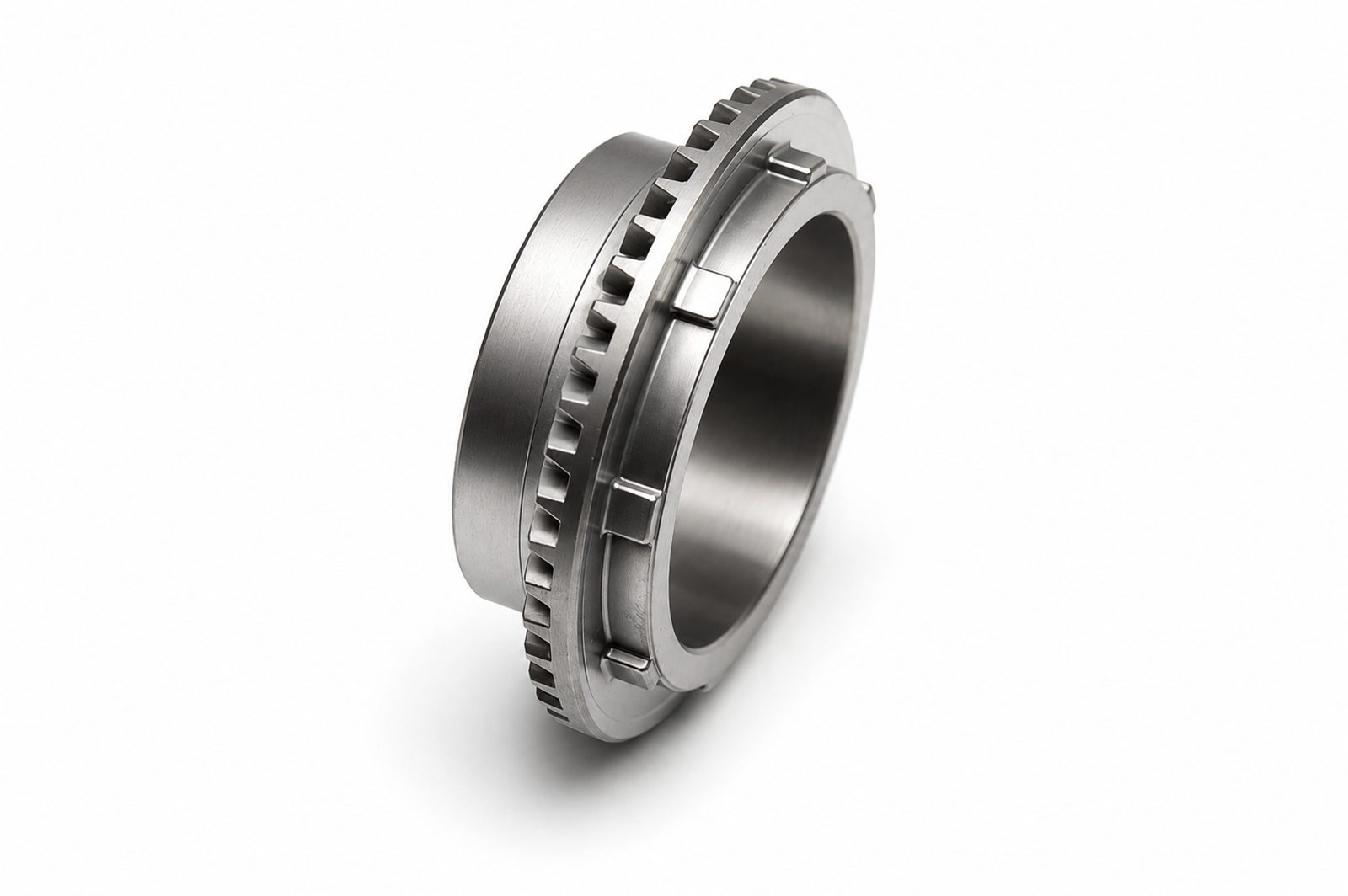

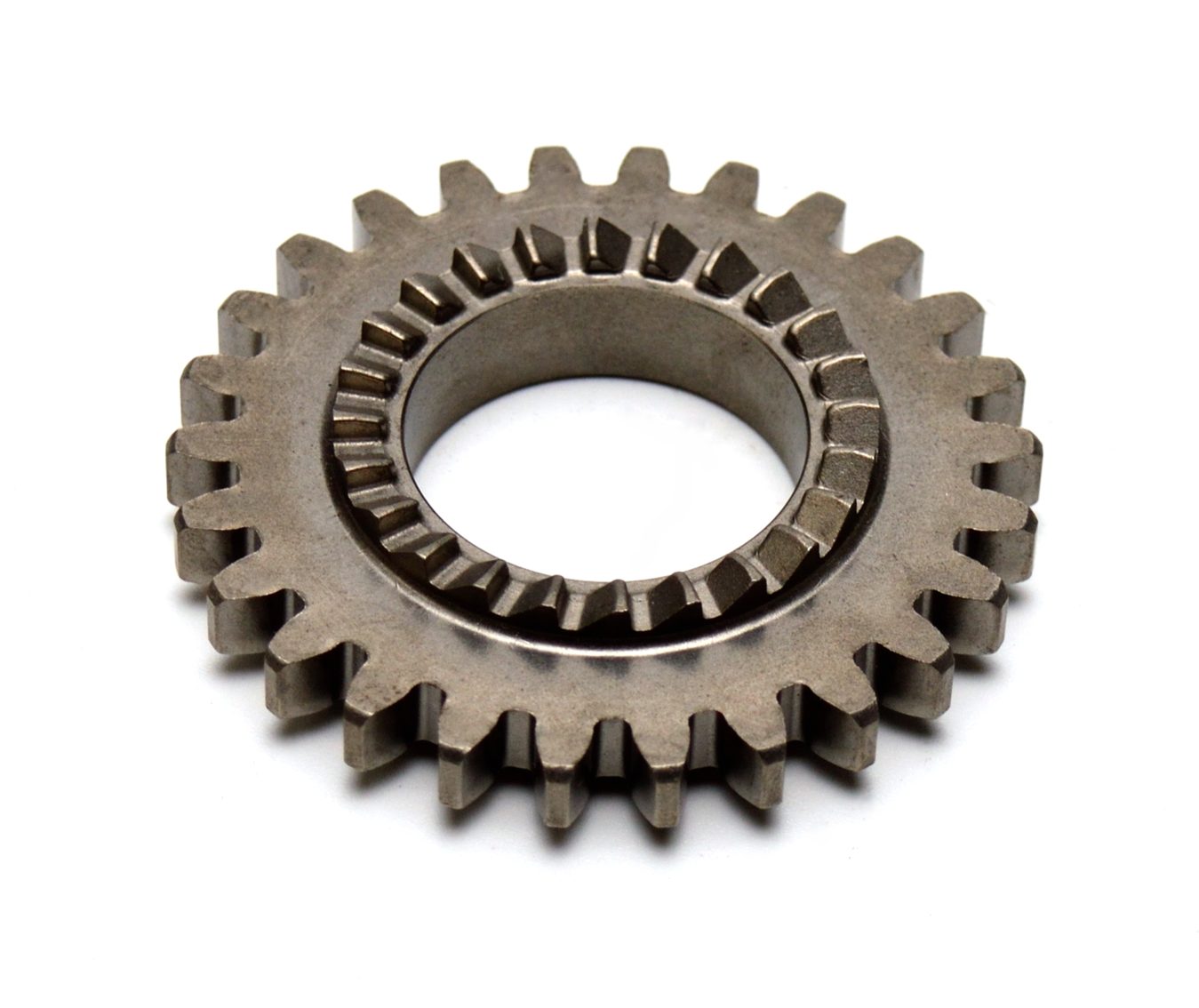

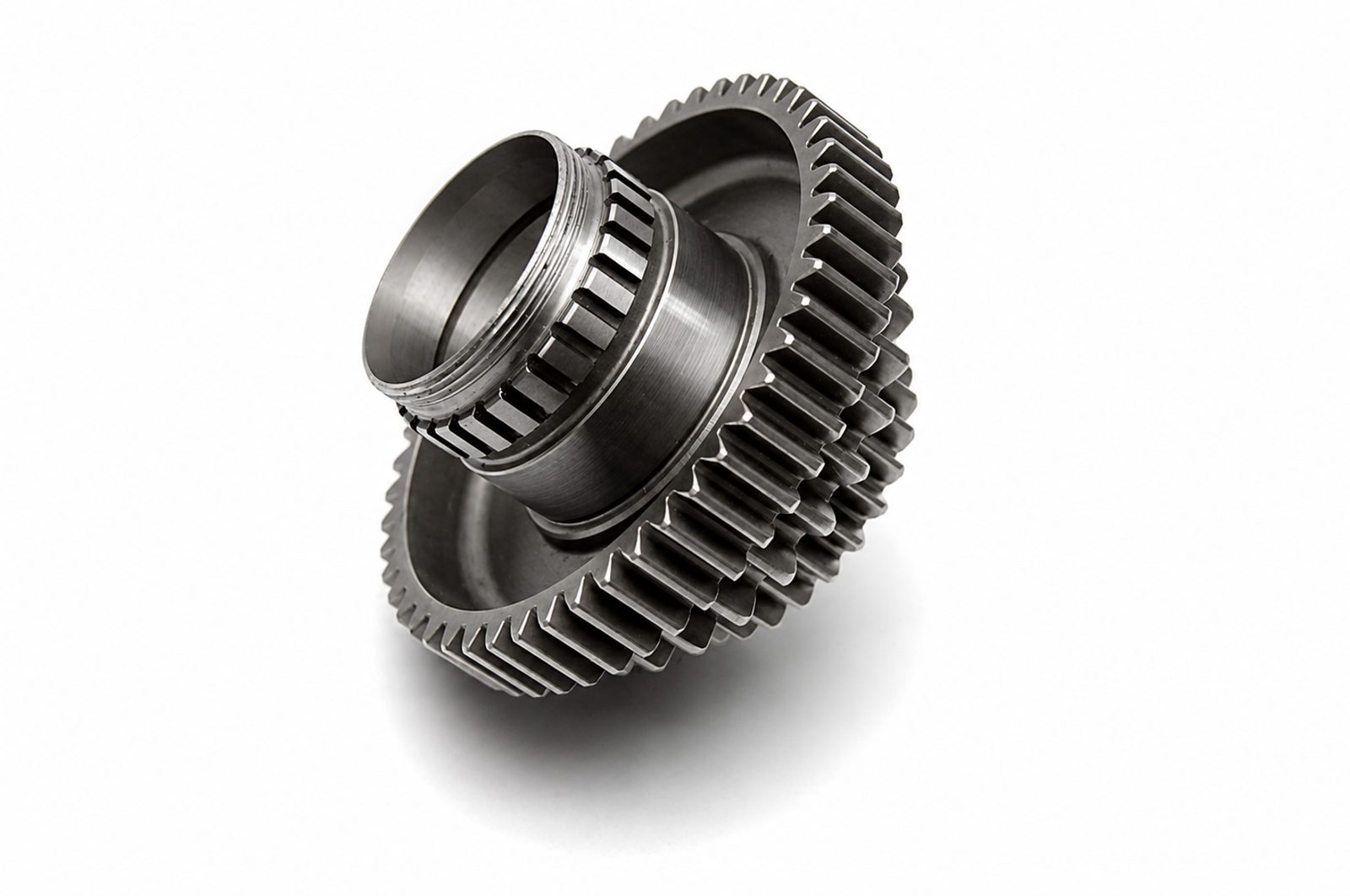

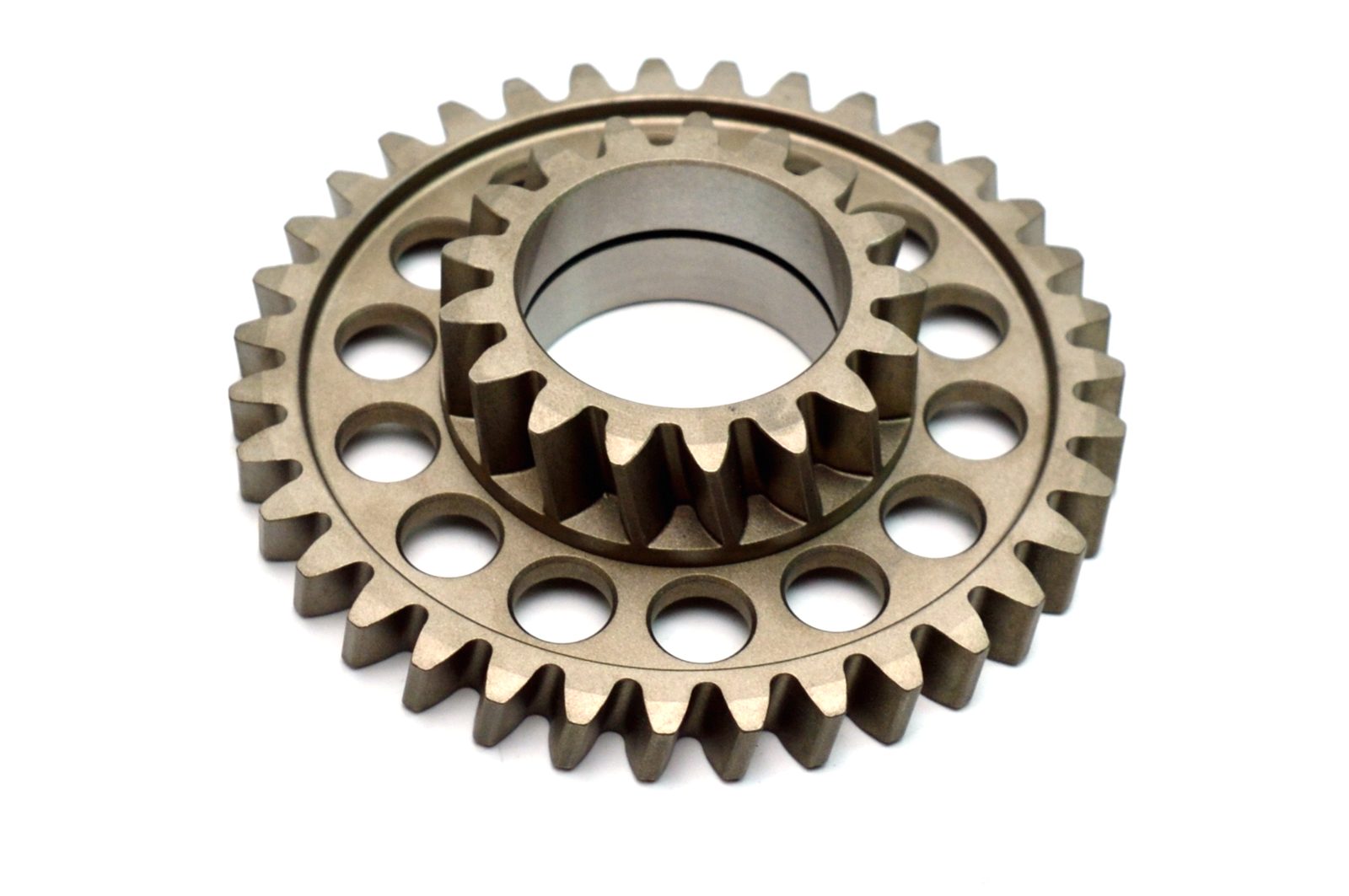

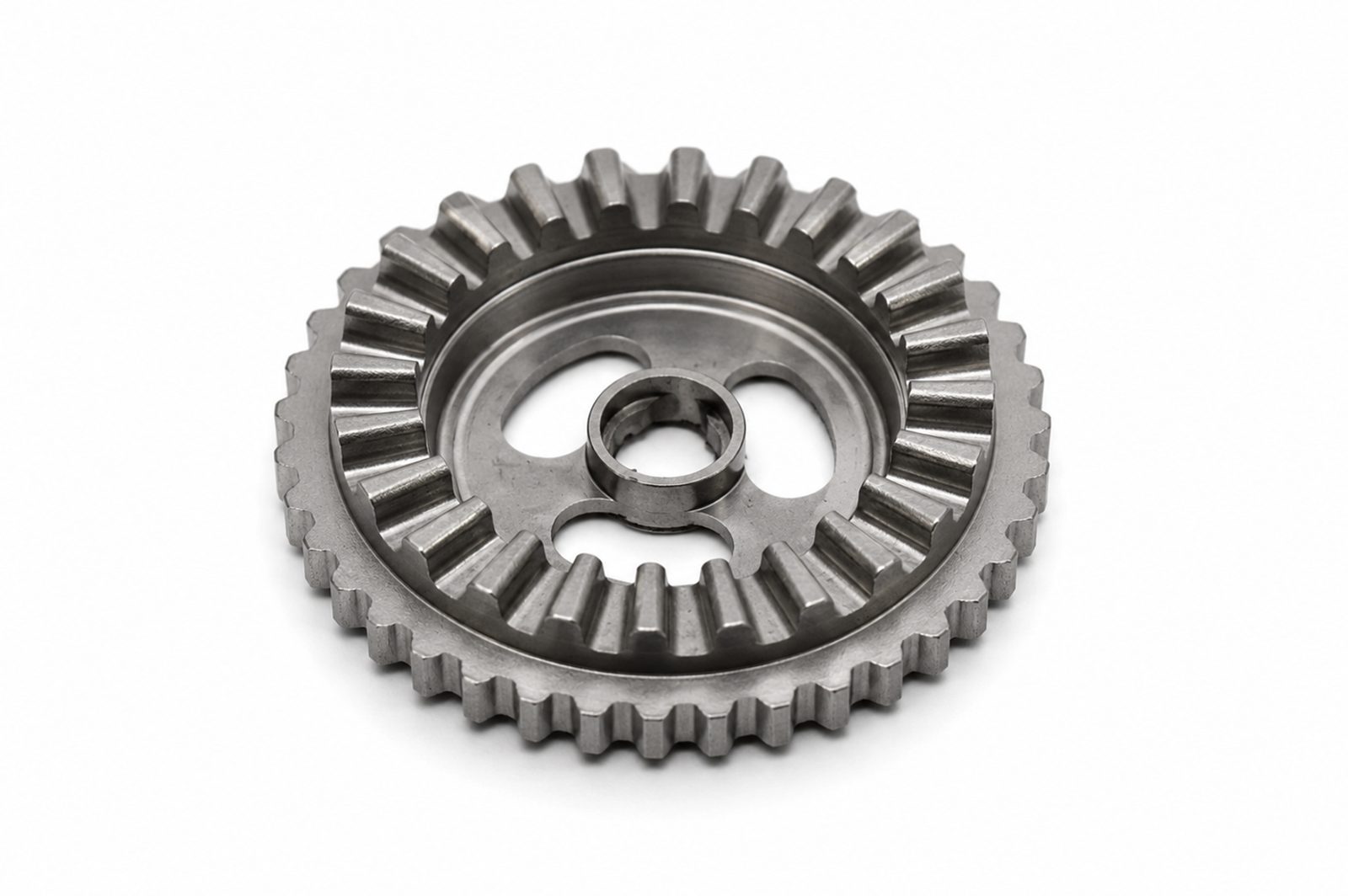

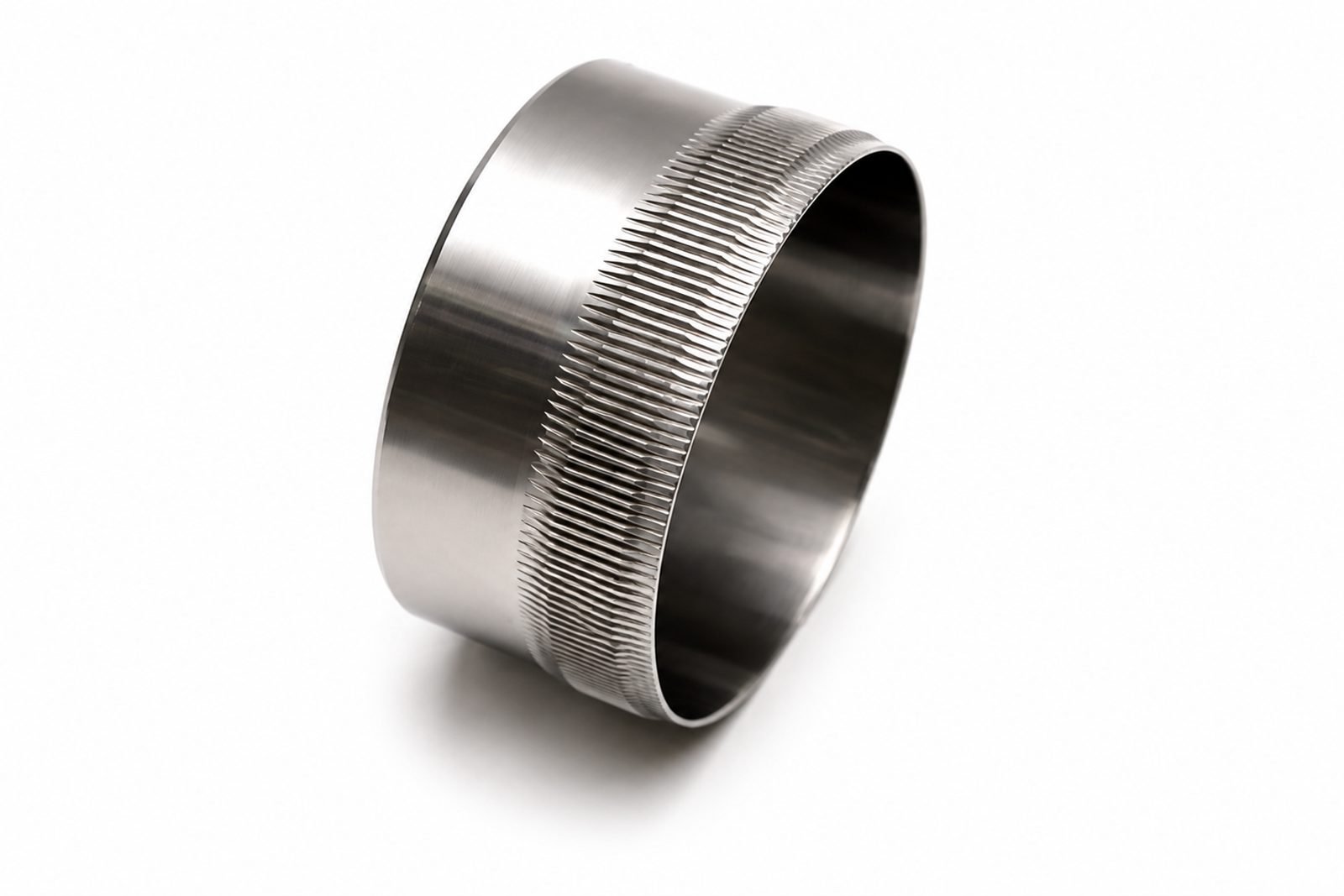

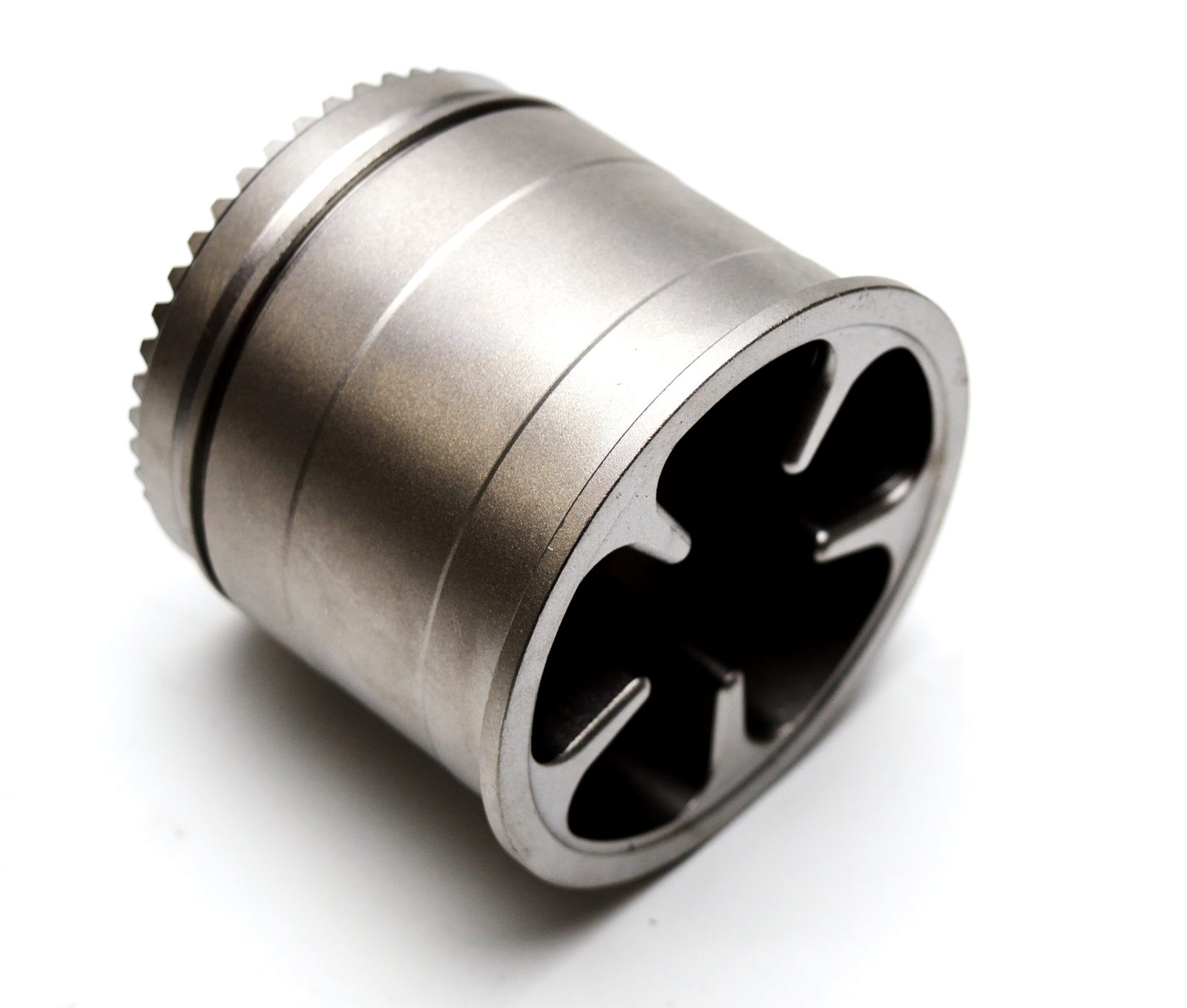

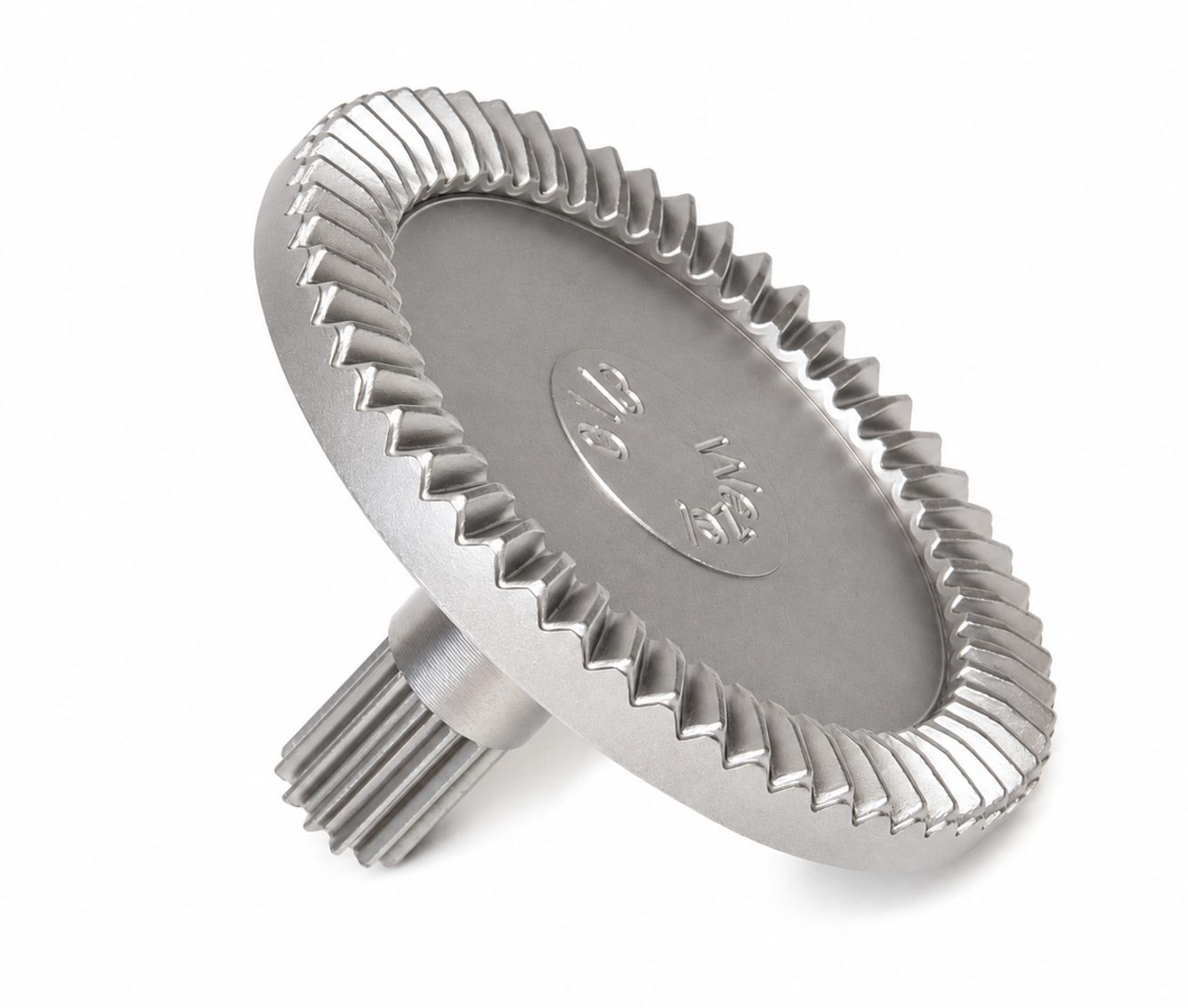

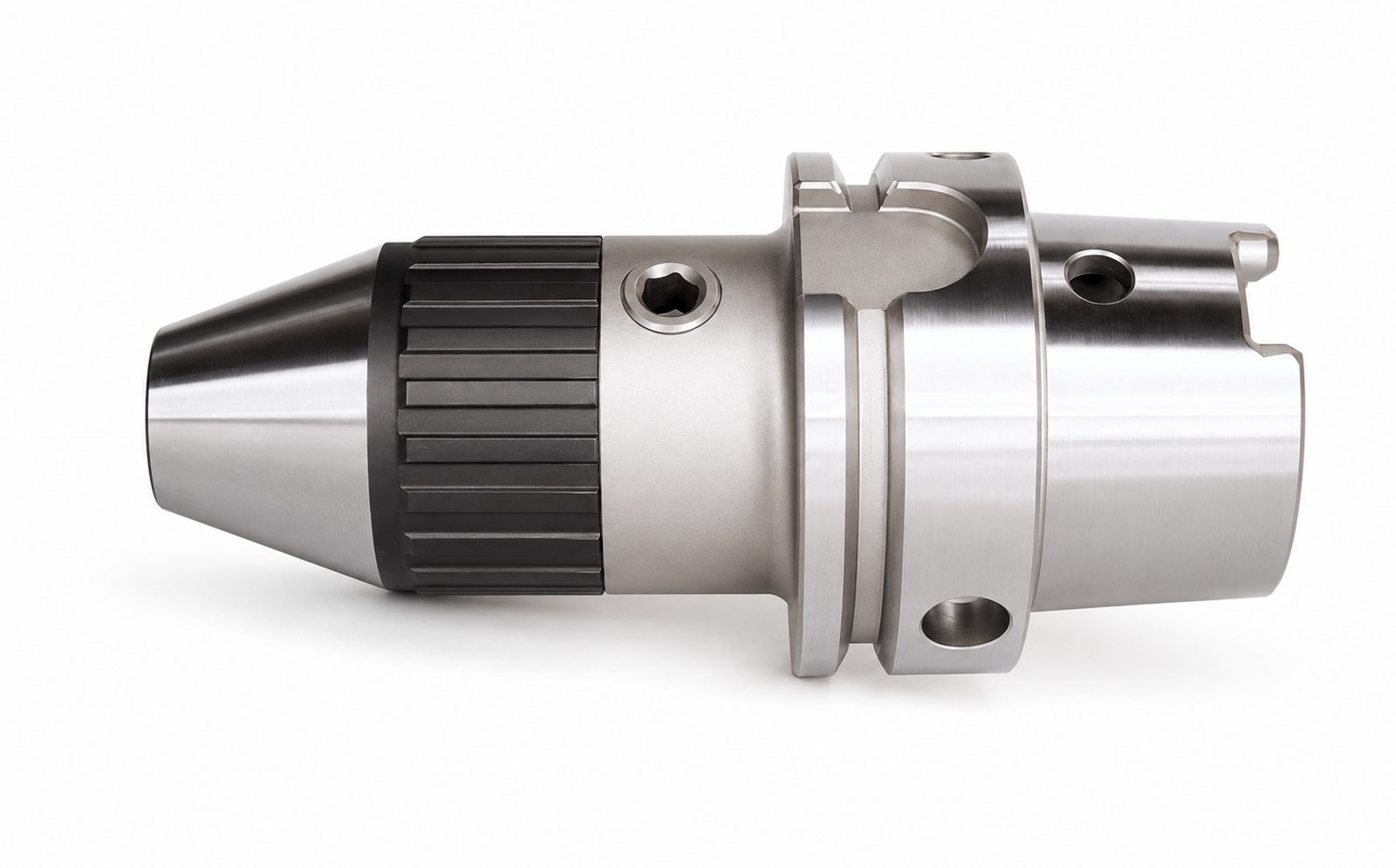

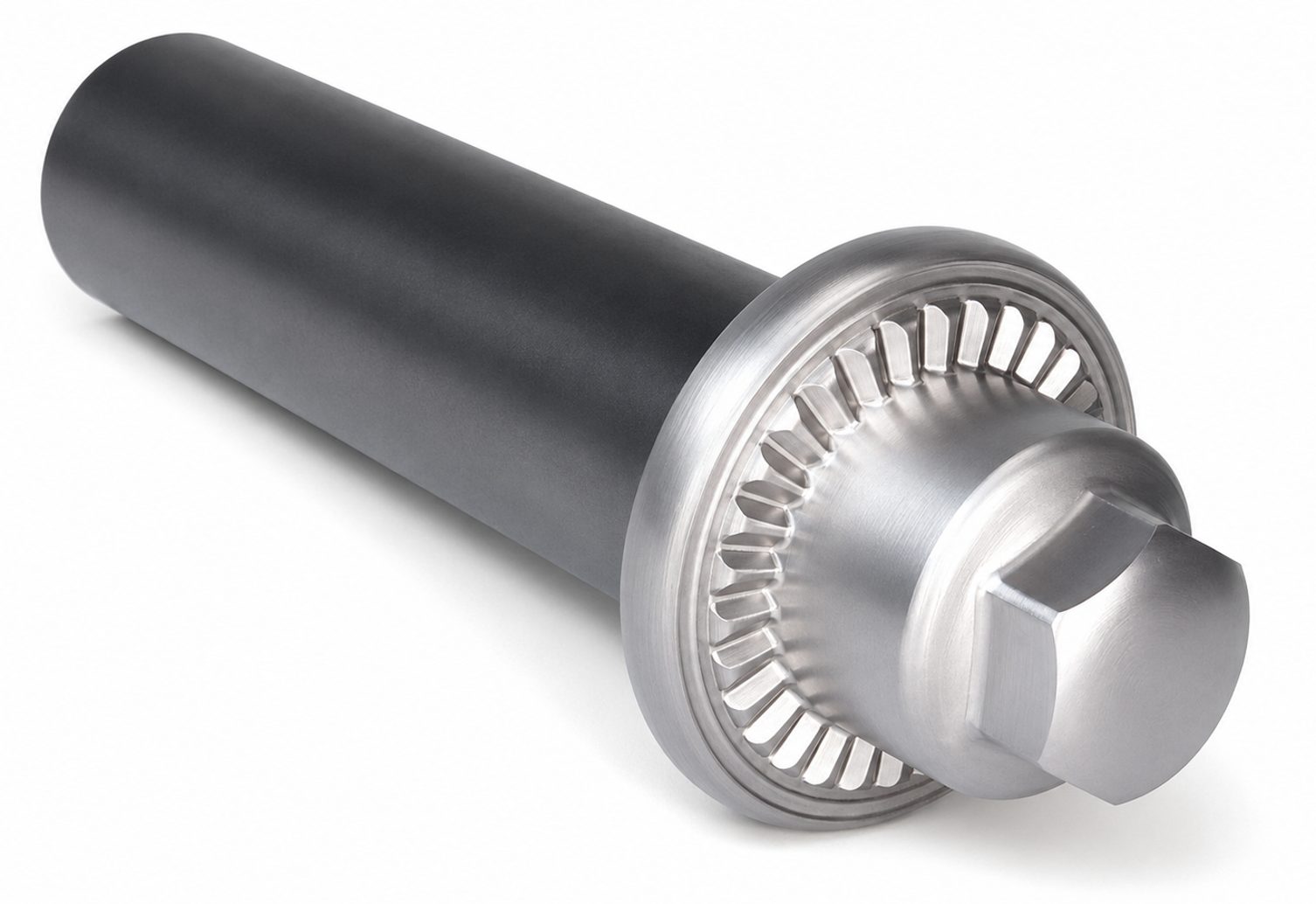

Bauteile

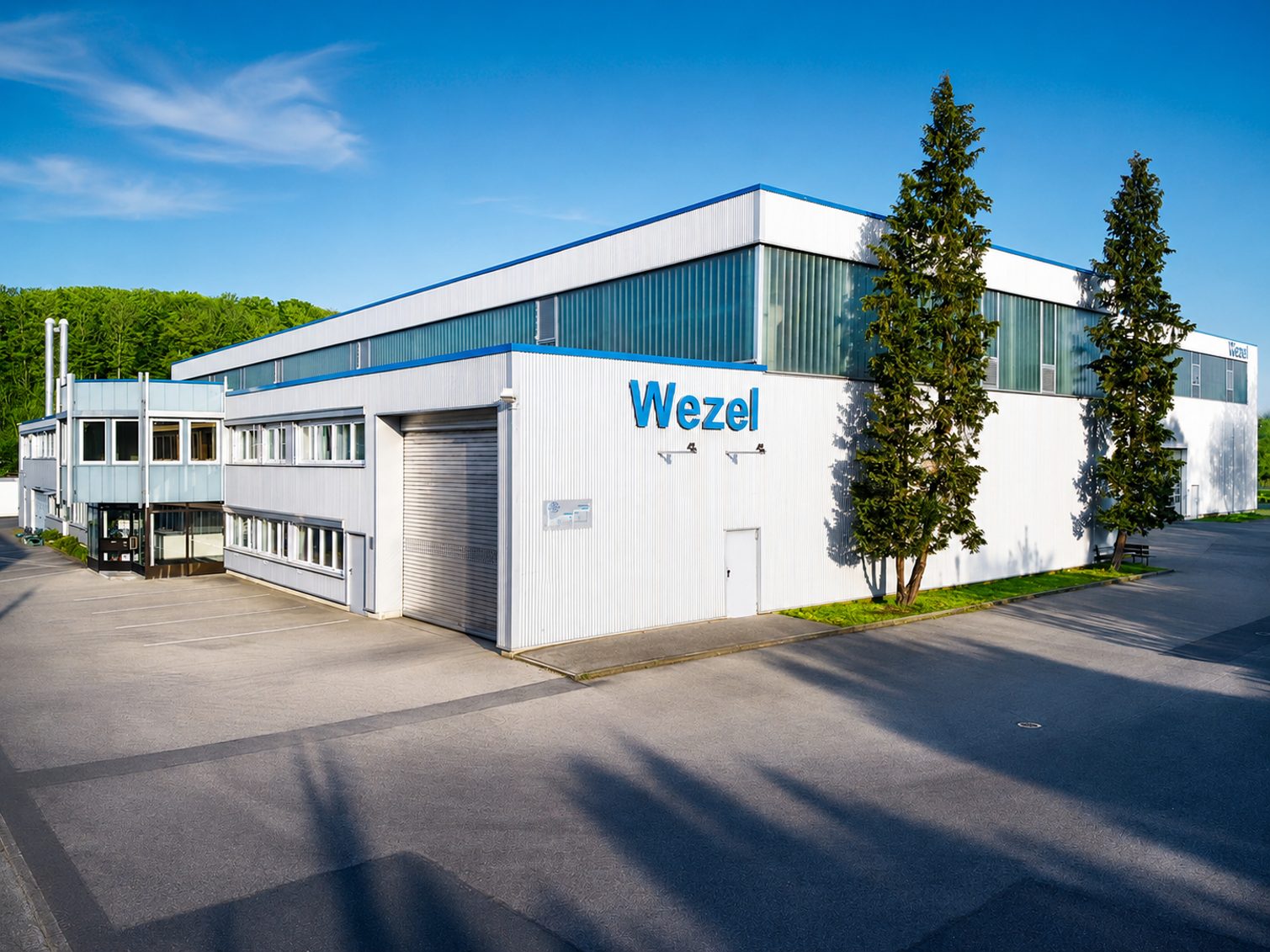

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kaltumformung (Kaltfließpressen) von VerzahnungsbauteilenUmformung | Verzahnung IT8/IT9 nach Härten | Ø 240 mm (Aluminium), Ø 160 mm | – | 1 Stück – 500.000 Stück | Einsatzstähle, Vergütungsstähle, Nitrierstähle, Edelstähle, EN AW-6082, Reinkupfer E-Cu |
| Fließpressen von Profilen, Nocken, Gerad- und Schrägverzahnungen (bis zu 4 Verzahnungen proUmformung | IT8/IT9 nach Härten, spanend IT6/IT7 | Ø 240 mm (Aluminium), Ø 160 mm | – | 1 Stück – 500.000 Stück | Aluminium-Knetlegierungen (EN AW-6082), Einsatz-, Vergütungs-, Nitrierstähle, Edelstähle, Reinkupfer E-Cu |
| Werkzeugbau (Herstellung verzahnter Fließpresswerkzeuge)Engineering | – | – | – | – | – |
| 3- und 5-achsiges FräsenZerspanung | IT6/IT7 spanend | – | – | – | Vergütungsstahl, Einsatzstähle |
| Weichzerspanung (Drehen)Zerspanung | IT6/IT7 spanend | – | – | – | Stahl, Aluminium, Kupfer |
| Hartzerspanung: Schleifen / Hartdrehen (innen + außen)Zerspanung | – | – | – | – | Stahl |
| LaserschneidenZerspanung | – | – | – | – | Stahl |
| Induktionshärten / InduktionsanlassenWärmebehandlung | – | – | – | – | Stahl |
| Weichglühen (Wärmebehandlung)Wärmebehandlung | – | – | – | – | Stahl |
| Waschen, Konservieren, Beseifen, Molykotieren, Entphosphatieren, Phosphatieren (eigeneOberfläche | – | – | – | – | – |
| VerzahnungsfräsenZerspanung | – | – | – | – | Stahl |
| VerzahnungsräumenZerspanung | – | – | – | – | Stahl |
| VerzahnungsrollenUmformung | – | – | – | – | Stahl |
| VerzahnungsschleifenZerspanung | Qualität 6 geschliffen | – | – | – | Stahl |
| Härten / NitrierenWärmebehandlung | – | – | – | – | Stahl |
| Kontrolliertes KugelstrahlenOberfläche | – | – | – | – | – |
| Elektrochemisches PolierenOberfläche | – | – | – | – | – |
| Kondensator-EntladungsschweißenFügen | – | – | – | – | – |
| Oberflächentechnik (extern über Partner)Oberfläche | – | – | – | – | – |
| Konstruktion & Auslegung (Zahnräder, Getriebe, Werkzeuge, Spannmittel, Mess- und Prüfvorrichtungen)Engineering | – | – | – | – | – |
| Taktile und optische Messtechnik, Verzahnungsmessung, Funktionsprüfung, ProzessabnahmenPrüfung | – | – | – | – | – |
| Montage einbaufertiger BaugruppenMontage | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Verzahnungsmessmaschine | Klingelnberg | – | – | – | Frickenhausen |
| Koordinatenmessmaschine | ZEISS DuraMax | – | – | – | Frickenhausen |
| Optisches 3D-Makroskop | – | – | – | – | Frickenhausen |
| Digitales 2D-Mikroskop | – | – | – | – | Frickenhausen |
| Zweiflankenwälzprüfgerät (Stirn- und Kegelverzahnungen) | – | – | – | – | Frickenhausen |
| Konturenmessgerät | – | – | – | – | Frickenhausen |
| Oberflächenmessgerät | – | – | – | – | Frickenhausen |
| Härteprüfgeräte | – | – | – | – | Frickenhausen |
Zusatzleistungen
Referenzkunden
Qualität & Messtechnik
Die Qualitätssicherung basiert auf DIN EN ISO 9001:2015 mit taktiler und optischer Messtechnik von Klingelnberg und ZEISS – inklusive Verzahnungsmessmaschine, KMM DuraMax, Zweiflankenwälzprüfgerät, Kontur-, Oberflächen- und Härteprüfgeräten, Funktionsprüfung und Prozessabnahmen mit vollständiger Dokumentation.
| Nachweis | Frickenhausen |
|---|---|
| ISO 9001 | |
| ÖKOPROFIT | |
| 100 Betriebe für Ressourceneffizienz |
Historie
- 1948
Gründung durch Erich Wezel in Frickenhausen
Seit über 20 Jahren Serienlieferant im Automotive-Bereich; über 20 Jahre Erfahrung mit Aluminium- und Kupfer-Fließpressen; seit über 8 Jahren E-Bike- und E-Mobility-Komponenten im Markt
